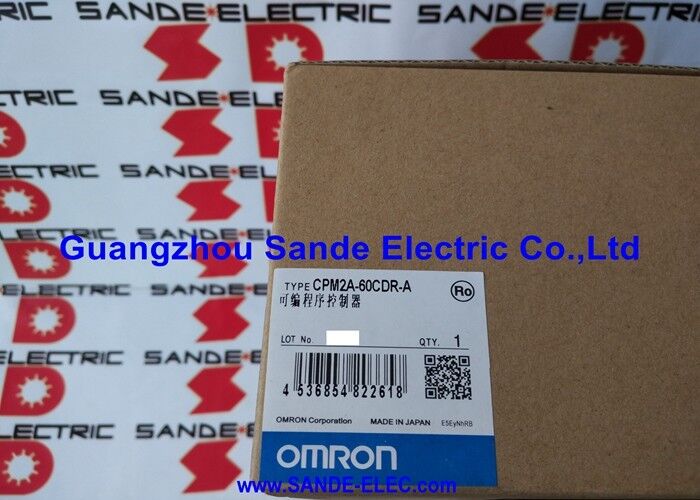

Controlador programável PLC Omron CPM2A-60CDR-A CPM2A60CDRA CPM2A-6OCDR-A

Omron CPM2A-60CDR-A | CPM2A Compact PLC — 36 DI / 24 saídas de relé / 100–240 VCA / RS-232C / 4096 etapas / Expansível até 120 pontos

60 pontos sem rack — A arquitetura do CPM2A-60CDR-A

O CPM2A-60CDR-A é o maior modelo padrão da família de PLC compacto CPM2A da Omron. Trinta e seis entradas digitais e 24 saídas de relé integradas em um invólucro alimentado por CA — sem necessidade de rack, sem backplane para montar, sem módulo de fonte de alimentação separado. A capacidade total de E/S de 60 pontos está disponível a partir do dia em que o controlador é montado no trilho DIN e conectado.

Essa arquitetura compacta de "tijolo" é a vantagem prática que define o controle de máquinas pequenas. Uma estação de embalagem, sistema de transporte ou caixa de controle de utilidade que precisa de 30 sensores e 20 atuadores pode ser construída em torno de um único CPM2A-60CDR-A e uma régua de terminais – uma instalação mais simples e econômica do que a mesma contagem de E/S espalhada por uma CPU baseada em rack mais vários módulos de sinal.

As 24 saídas de relé acomodam cargas de campo de tensão mista sem hardware adicional. Bobinas de partida de motor em 230 VCA, pilotos de válvula solenóide em 24 VCC, lâmpadas de sinalização em qualquer tensão que a máquina utilize – tudo conectado diretamente aos contatos do relé, que são eletricamente isolados da lógica interna do CLP em cada canal.

Especificações principais

RS-232C integrado — Conectividade direta de dispositivos

A porta periférica RS-232C integrada do CPM2A-60CDR-A conecta terminais de programação, displays HMI, leitores de código de barras e dispositivos de dados seriais diretamente – sem necessidade de módulo de comunicação adicional. Na arquitetura CPM2A, esta porta lida com acesso de programação (CX-Programmer ou SYSMAC-CPT) e comunicação de dispositivo serial em tempo de execução.

Para painéis de máquinas compactos onde um único pequeno painel do operador precisa exibir o status da máquina e aceitar a entrada do operador, o RS-232C integrado fornece a conexão sem consumir um slot de módulo ou adicionar complexidade de fiação.

Cenários de aplicação

Transportador e manuseio de materiais:36 entradas monitoram sensores de correia, interruptores de posição e detectores fotoelétricos. 24 saídas de relé controlam contatores de motor, portas desviadoras e saídas de alarme. A fonte CA se conecta diretamente ao circuito principal do painel sem um SMPS separado.

Controle da máquina de embalagem:Pilotos de válvula pneumática (24 VCC), contatores de motor (230 VCA) e saídas de contadores são conectados a contatos de relé sem hardware de correspondência de tensão. A saída de pulso integrada suporta contagem ou posicionamento simples de comprimento sem um módulo de função separado.

Sobressalente do sistema legado:Muitas unidades CPM2A-60CDR-A permanecem em serviço globalmente. Uma substituição direta preserva o mapa de endereços de E/S original, a configuração da porta de comunicação e a fiação de saída do relé — sem necessidade de modificação do programa.

Perguntas frequentes

Q1: Qual é a diferença entre CPM2A-60CDR-A e CPM2A-60CDT-A?

O -60CDR possui 24 saídas de contato de relé. O -60CDT possui 24 saídas de transistor (estado sólido). As saídas de relé alternam cargas CA e CC na velocidade de milissegundos; as saídas do transistor comutam 24 VCC apenas na velocidade de microssegundos. Escolha relé para cargas de tensão mista e atuadores de ciclo pouco frequente; escolha transistor para cargas CC de alta velocidade, saídas de pulso e válvulas pneumáticas de ciclo frequente.

P2: Quantas unidades de expansão podem ser adicionadas e que tipos estão disponíveis?

Até duas unidades de expansão podem ser adicionadas ao CPM2A-60CDR-A, elevando a E/S máxima do sistema para 120 pontos. As unidades de expansão disponíveis incluem saída de relé de 20 pontos (CPM2A-20EDR), saída de transistor de 20 pontos (CPM2A-20EDT) e entrada analógica de 4 canais (CPM2A-4AD). Uma unidade de expansão de saída analógica também está disponível.

Q3: Qual software de programação se conecta ao CPM2A-60CDR-A?

O CX-Programmer (ambiente de programação padrão IEC 61131-3 da Omron) conecta-se através da porta RS-232C integrada usando um adaptador USB para RS-232 e um CS1W-CN226 ou cabo equivalente. O software legado SYSMAC-CPT também suporta o CPM2A. São necessários CX-Programmer V9 e versões anteriores — o pacote CX-One atual inclui uma versão compatível.

P4: O CPM2A-60CDR-A suporta E/S analógica?

A CPU base não possui canais analógicos integrados. A capacidade analógica é adicionada através de unidades de expansão: o CPM2A-4AD fornece 4 entradas analógicas (0–10V ou 4–20mA) e o CPM2A-2DA fornece 2 saídas analógicas. Máximo de uma unidade de expansão de entrada analógica e de saída analógica por sistema.

P5: Onde o CPM2A-60CDR-A é obtido após a descontinuação?

Através do mercado de reposição CPM2A estabelecido da Omron – revendedores de peças sobressalentes de automação industrial, fornecedores excedentes testados e especialistas em PLC legados. O CPM2A possui uma grande base instalada global das décadas de 1990 e 2000; a disponibilidade de pós-venda para o -60CDR-A é geralmente confiável. Confirme se o sufixo -A (alimentação CA) corresponde à unidade instalada antes de fazer o pedido.
