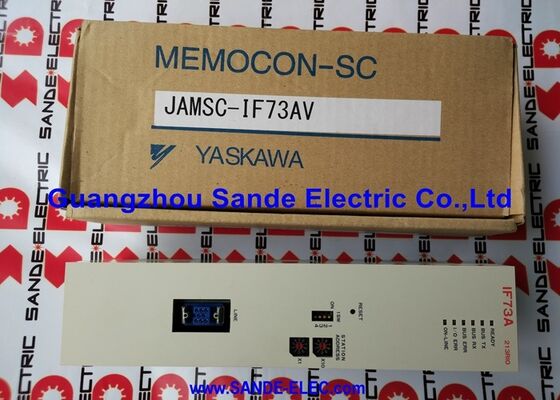

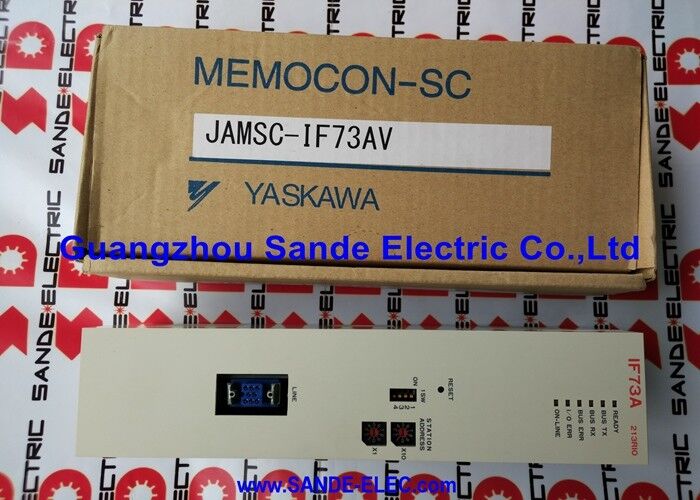

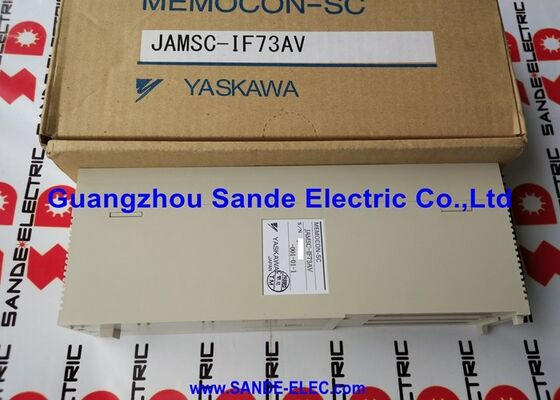

Modulo de CPU do controlador PLC da Yaskawa JAMSC-IF73AV JAMSCIF73AV

Yaskawa JAMSC-IF73AV. MEMOCON-SC CPU Interface Module. Substituição de PLC base instalada.

Série MEMOCON-SC O que é este módulo

O JAMSC-IF73AV é um módulo de interface de CPU da série de PLC MEMOCON-SC da Yaskawa, a família de módulos JAMSC que forma o núcleo de controle dos sistemas de controladores programáveis Yaskawa MEMOCON-SC instalados.A designação IF na série JAMSC identifica os módulos de nível de CPU e interface como distintos dos módulos de E/S e comunicação que preenchem os mesmos racks.

A plataforma MEMOCON-SC foi amplamente implantada em aplicações de controlo de máquinas-ferramenta, automação industrial e coordenação de movimento.Quando um módulo de interface da CPU MEMOCON-SC falha, o rack de controlo fica inoperante e a máquina que o gerencia pára. A substituição pelo mesmo módulo preserva a disposição do rack existente, o programa,Configuração de E/S sem necessidade de substituição de um sistema de controlo mais abrangente.

O sufixo AV identifica uma variante de hardware específica dentro da linha de módulos IF73.Os módulos da série JAMSC com sufixos diferentes podem compartilhar a mesma aparência física, embora sejam diferentes na configuração interna. Confirme o número completo da peça JAMSC-IF73AV no rótulo do módulo instalado antes de adquirir uma peça de substituição.

Principais especificações

Módulo de CPU legado Bateria e retenção de programas

Os módulos de CPU MEMOCON-SC incluem uma bateria incorporada que mantém o programa de escada e o programa de movimento na memória durante o desligamento.A documentação da YASKAWA relativa aos módulos de CPU MEMOCON-SC especifica que, se o indicador "BAT ALM" acender,, a bateria deve ser substituída no prazo de duas semanas utilizando o tipo de substituição especificado  o atraso na substituição da bateria corre o risco de perda do conteúdo do programa armazenado.

Ao substituir um JAMSC-IF73AV, verificar o estado da bateria da unidade de substituição e transferir ou restaurar os dados do programa como parte do procedimento de comissionamento.Perda de programa em um módulo de CPU requer recarga de backup ou reconstrução a partir de documentação.

Seleção e correspondência

Para um JAMSC-IF73AV de substituição, os controlos de compatibilidade são:

• Compatibilidade completa do número da peça:JAMSC-IF73AV não apenas IF73 ou outro módulo de sufixo AV
• Posição do rack e disposição dos conectoresdo módulo instalado
• Todas as placas ou cabos filiaisligado ao módulo na instalação original
• Status de backup do programaantes de remover o módulo original

Perguntas frequentes

P1: A que sistema pertence o JAMSC-IF73AV?

A série JAMSC é a família de módulos PLC MEMOCON-SC da Yaskawa.e aplicações de coordenação de movimentoPertence ao núcleo de controlo do rack e não aos periféricos de entrada/saída ou de comunicação.

P2: Por que razão é importante a correspondência exacta do número da peça para os módulos JAMSC?

Os módulos MEMOCON-SC que parecem fisicamente semelhantes podem ter diferentes configurações internas dependendo da variante de sufixo.Um módulo com um sufixo diferente pode não funcionar corretamente na mesma posição do rack, mesmo que se encaixe fisicamente.Confirme o JAMSC-IF73AV especificamente no rótulo do módulo instalado.

P3: A substituição do JAMSC-IF73AV requer recarregar o programa PLC?

Sim, o programa PLC reside na memória do módulo da CPU, com bateria, um módulo de substituição chega sem o programa da máquina instalado.Faça o backup do programa do módulo original antes de removê-lo se um backup estiver disponívelSem um backup, o programa deve ser reconstruído a partir da documentação.

P4: O que deve ser verificado na bateria antes e depois da substituição?

O indicador BAT ALM no módulo mostra a condição da bateria. Substitua a bateria se o alarme estiver ativo, utilizando o tipo de substituição especificado pela Yaskawa.Verificar se a bateria do novo módulo está em condições de funcionar antes de carregar os dados do programa.

Q5: De onde provém o JAMSC-IF73AV?

Através do mercado pós-venda da Yaskawa MEMOCON-SC, especialistas em reparação de PLCs industriais e distribuidores tradicionais de peças de automação da Yaskawa.RenovaçãoAntes de encomendar, verifique o número completo da peça JAMSC-IF73AV no módulo instalado.
