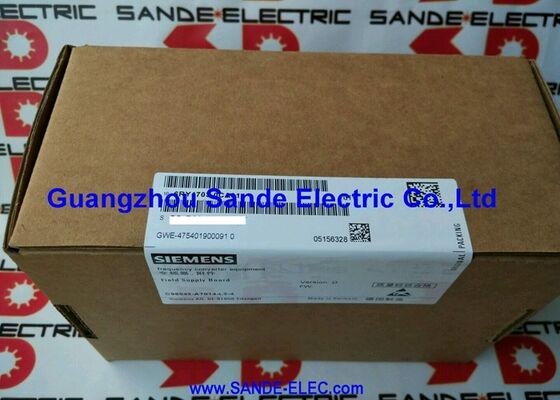

Desmontado C98043-A7002-L4 6RY1703-0DA02 C98043A7002L4 6RY17030DA02 C98O43-A7OO2-L4 6RY17O3-ODAO2 6RY1 703-0DA02

Siemens 6RY1703-0DA02∙ SIMOREG DC-MASTER Power Interface Board 4Q ∙ C98043-A7002-L4, 85 ∙ 575 VAC, todas as classificações de corrente 4Q, com terminais, fabricado na Romênia

Resumo

OSiemens 6RY1703-0DA02é a placa de interface de alimentação para os accionadores SIMOREG DC-MASTER 6RA70 de quatro quadrantes a camada de hardware situada directamente entre a placa de comando CUD1 e a secção de alimentação do tiristor do accionador,Translação de comandos de controlo digitais para os pulsos físicos do portão e sinais de monitorização que gerem o processo de conversão de potência real.

A sua designação em quatro quadrantes (4Q) indica o seu papel nos motores de regeneração: trata-se de conversores capazes de conduzir e frear em ambas as direcções de rotação,tornando-os essenciais em aplicações em que a recuperação de energia precisa, uma desaceleração controlada e uma operação totalmente reversível são necessárias.

Onde o CUD1 (6RY1703-0AA00) pode ser considerado como o cérebro da unidade, o Power Interface Board é sua conexão nervosa com o hardware de energia.

O CUD1 calcula os ângulos de disparo dos tiristores com base nos seus algoritmos de controlo de circuito fechado;A placa de interfaces de energia toma os ângulos calculados e gera os impulsos de porta reais distribuídos para os tiristores individuais na seção de energia.

Medir simultaneamente a tensão da armadura que aparece na secção de potência e alimentar esta informação de volta para o CUD1 para o controle de corrente e tensão,e fornece o monitoramento de segurança que detecta condições perigosas da seção de potência antes que causem danos ao motor.

Uma versão única da placa de interface de alimentação 4Q, o 6RY1703-0DA02, abrange toda a faixa de corrente dos acionamentos 6RA70 de quatro quadrantes, desde as menores unidades de 15A até a classificação máxima de 1680A.

Esta universalidade é por concepção: a placa lida com as funções de nível de sinal (geração de pulso de disparo, medição de tensão, monitoramento de segurança) que são independentes da potência nominal do acionamento.O hardware de potência de corrente pesada escala com a classificação da unidade, mas a eletrónica da interface permanece constante em toda a gama.

A contrapartida 1Q (6RY1703-0DA01, C98043-A7002-L1) desempenha o mesmo papel em motores de quadrante único, que não são capazes de travagem regenerativa.

Principais especificações

A Operação dos Quatro Quadrantes

Na engenharia de acionamento, os quatro quadrantes da operação do motor descrevem as quatro combinações possíveis da direção da velocidade do motor e da direção do binário:

Q1 ¢ Motorizado para a frente:Motor a avançar, desenvolvendo binário positivo (acelerando ou mantendo a velocidade para a frente contra uma carga).

Q2 ️ Frenagem/regeneração para a frente:Motor a correr para a frente, desenvolvendo binário negativo (desaceleração de uma carga).A energia cinética extraída da carga é convertida de volta em energia elétrica e devolvida à fonte AC.

Q3 - Motor de marcha atrás:Motor a correr em sentido inverso, desenvolvendo binário negativo.

Q4 ️ travagem para trás/regeneração:Motor em marcha atrás, desenvolvendo binário positivo (desaceleração devido à rotação em marcha atrás).

Um accionador 4Q funciona sem problemas nos quatro quadrantes sem que os contactores mecânicos ligem o circuito da armadura e sem que as resistências de travagem dinâmicas dissipem a energia de travagem como calor.

Isto é muito importante em aplicações como as laminadoras de aço (onde a tensão das tiras deve ser mantida em ambas as direcções),grandes elevadores (onde a descida controlada a plena carga é tão importante como a elevação), linhas de papel (onde a tensão constante da teia requer uma reversão contínua do binário), e enroladores de minas (onde a frenagem regenerativa durante a descida da gaiola representa uma recuperação de energia significativa em escala).

O 6RY1703-0DA02 é o hardware que permite esta capacidade de quatro quadrantes no nível da interface da seção de energia.

Funções do painel de interface de alimentação em pormenor

O painel de interface de alimentação desempenha três grupos principais de funções dentro da unidade 6RA70:

Distribuição de pulso de disparo.O CUD1 calcula os ângulos de disparo precisos (em graus elétricos) para cada tiristor na ponte trifásica do acionamento.

O Power Interface Board traduz esses comandos de ângulo nos impulsos reais da porta entregues através dos transformadores de impulso de disparo para cada porta de tiristor individual.

Para um acionamento 4Q, a seção de potência contém duas pontes de tiristor trifásicas conectadas em anti-paralelo (uma para corrente para a frente,Uma para corrente reversa) , garantindo que a ponte correta esteja ativa para a direção de corrente comandada e que ambas as pontes nunca conduzam simultaneamente.

Aquisição de tensão.A placa mede a tensão da armadura que aparece nos terminais de saída do acionamento e a tensão da linha AC na entrada, fornecendo estas medições ao CUD1 para controle de alimentação de tensão,cálculos de enfraquecimento do campo, e funções de protecção.

A medição da tensão da armadura também é essencial para a lógica de detecção de corrente zero da unidade, que determina o momento seguro para mudar a direção da corrente entre as duas pontes do tiristor.

Monitorização da segurança e da protecção.A placa monitora condições na seção de energia que indicam uma falha: falhas de disparo do tiristor (impulsos de porta de circuito aberto), anormalidades da forma de onda da tensão que sugerem danos do tiristor,e condições de sobrecorrência de hardware que exigem desligamento imediato da unidade independentemente do tempo de resposta do software do CUD1.

Estas funções de proteção de hardware proporcionam uma camada de segurança de resposta mais rápida do que a monitorização baseada em software sozinha.

Intervalo de entrada de 85575 VAC

O 6RY1703-0DA02 suporta uma faixa de tensão de entrada AC de 85 a 575 VAC, que abrange todo o espectro de tensões de alimentação industriais internacionais usadas com a família de acionamentos 6RA70.

Esta gama abrange fontes de baixa tensão norte-americanas de 110 V e 208 V, tensões industriais normais europeias de 220 V e 400 V e fontes de corrente de 575 V comuns na indústria pesada e nas minas norte-americanas..

A própria unidade está classificada para níveis específicos de tensão de entrada AC determinados pelo projeto do módulo de potência,mas a medição e circuito de disparo da placa de interface de energia é comum em toda a faixa de tensão até 575V.

Isto significa que um único número de peça da placa serve todas as variantes de tensão internacional dos acionamentos 4Q 6RA70,simplificação do inventário de peças sobressalentes para as instalações que mantêm equipamentos de várias tensões.

Perguntas frequentes

P1: O 6RY1703-0DA02 está listado como ativo.

Sim, ao contrário da placa CUD1 (6RY1703-0AA00), que foi descontinuada, a placa Power Interface 4Q (6RY1703-0DA02) tem um estado de produto PM300 ativo,O que significa que a Siemens continua a produzir e fornecê-lo como uma peça de reposição padrão..

Pode ser encomendado através do Siemens Industry Mall ou distribuidores autorizados.

O estado ativo reflecte a base instalada em curso de unidades 6RA70 na indústria pesada em todo o mundo,Muitos deles continuarão em serviço nos próximos anos, dado o custo e a complexidade de substituir sistemas de acionamento de CC na escala que esses conversores servem..

P2: Uma unidade de quatro quadrantes 6RA70 tem uma placa de interface de alimentação defeituosa. Como se pode confirmar isso antes de encomendar a substituição?

Os códigos de falha e de alarme do SIMOREG 6RA70, exibidos no painel do operador da PMU, distinguem as falhas originadas na interface da secção de alimentação das falhas do CUD1 ou de outros subsistemas.

Códigos de falha específicos relacionados à falha de disparo do tiristor, erro de medição da tensão da armadura ou falhas de monitoramento da seção de energia apontam para o Power Interface Board.A documentação de diagnóstico SIMOREG da Siemens mapeia cada código de falha para a provável fonte de hardware.

Antes de encomendar, verifique o código de falha em relação a esta documentação; se o código identificar especificamente a função PIB como fonte, o 6RY1703-0DA02 é a substituição adequada.

P3: A placa de interface de potência 4Q (6RY1703-0DA02) pode ser usada em uma unidade 1Q para adicionar capacidade de frenagem regenerativa?

Não. Os acionamentos 1Q e 4Q diferem em seu design de seção de potência do tiristor ‡ o acionamento 1Q contém uma única ponte trifásica, enquanto o acionamento 4Q contém duas pontes anti-paralelas.A variante Power Interface Board (1Q ou 4Q) é combinada com a seção de alimentação instalada na unidade.

A instalação de um PIB 4Q em um acionamento 1Q não adicionaria capacidade regenerativa, uma vez que a segunda ponte de tiristor necessária para o fluxo de corrente reversa não está presente na seção de potência 1Q.

A placa, o firmware e o hardware de alimentação devem ser especificados para operação 4Q a partir do projeto inicial da unidade.

Q4: A unidade a ser mantida tem tanto um CUD1 quanto uma placa de interface de alimentação que pode estar defeituosa.

Substitua o CUD1 primeiro se a prova de falha implica claramente falha do microprocessador ou função de controle.erros de medição da tensão, sobrecorrente de hardware), substitua primeiro a placa de interface de alimentação.

A substituição simultânea de ambas as placas é aceitável, mas torna mais difícil atribuir falhas remanescentes a uma fonte específica durante a colocação em serviço após a substituição.

Documentar sempre os códigos de falha e as etapas de diagnóstico antes de qualquer remoção da placa, pois este registro é essencial se a unidade não conseguir recuperar após a primeira substituição.

Q5: A placa de interface de alimentação é fabricada na Roménia.

O local de fabrico não afeta a compatibilidade funcional ou elétrica com as unidades 6RA70 de qualquer data de produção.

A revisão do quadro C98043-A7002-L4 define a especificação de hardware; a produção na Roménia é coerente com a rede global de produção de eletrónica da Siemens.As placas fabricadas em instalações diferentes até à mesma revisão apresentam especificações idênticas e são totalmente intercambiáveis..

Quando se procure no mercado de reposição, verificar se a revisão da placa (L4) corresponde ao especificado para as unidades 4Q ̇ a placa 1Q (sufixo L1, 6RY1703-0DA01) não deve ser substituída.
