ORIGINAL SIEMENS 6SE70 INVERTOR/CONVERTOR 6SE7016-1EA51 6SE70161EA51 6SE7O16-1EA51

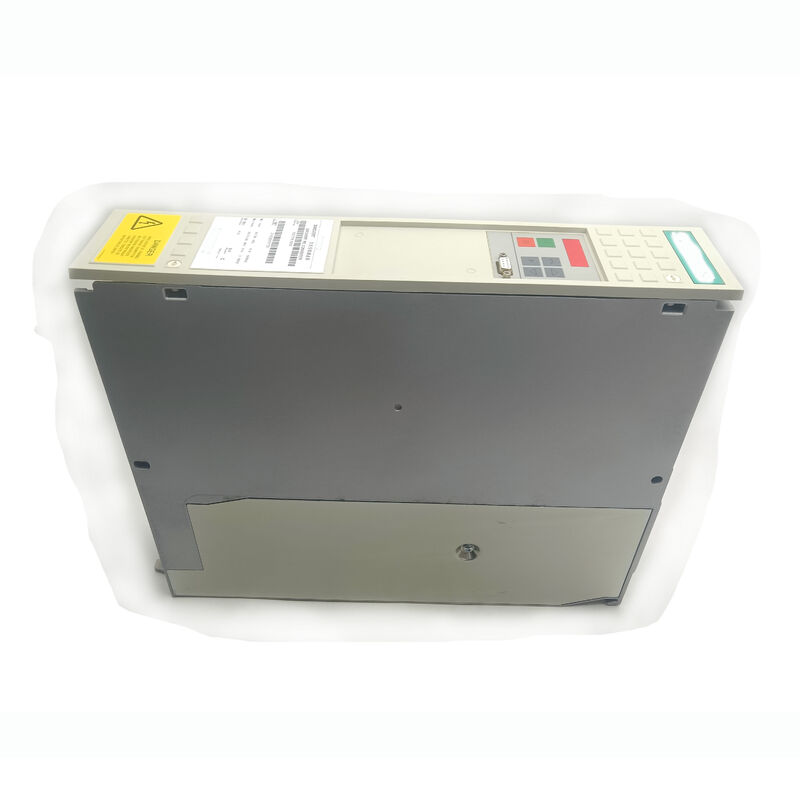

6SE7016-1EA51 | Conversor compacto Siemens SIMOVERT Masterdrives VC AC - 380–480V AC / 2,2kW / 6,1A / Hardware de revisão 51

6SE7016-1EA51 e 6SE7016-1EA61 — Revisões anteriores e posteriores

O 6SE7016-1EA51 é a variante de revisão anterior do conversor compacto AC-AC 6SE7016-1EA61. Ambas são unidades compactas de controle vetorial SIMOVERT MASTERDRIVES VC com entrada de 380–480 Vca a 2,2 kW/6,1 A. O sufixo de revisão distingue suas gerações de hardware:

A revisão "51" representa uma geração anterior de produção SIMOVERT MASTERDRIVES. O desempenho elétrico — potência nominal, corrente, faixa de tensão e capacidade de controle — é consistente entre as revisões 51 e 61. As diferenças de hardware são internas a cada unidade compacta.

Especificações principais

Operação autônoma AC-AC

Assim como o 6SE7016-1EA61, o 6SE7016-1EA51 é um conversor CA-CA — ele se conecta diretamente a uma fonte de alimentação CA de 380–480 VCA e inclui seu próprio retificador interno e estágios inversores. Nenhum módulo de alimentação de barramento CC externo é necessário.

Esta configuração AC-AC independente é a principal vantagem da série 6SE7016-1EA sobre a série DC-AC 1TA para aplicações de inversor único:

Projeto de sistema mais simples:Um inversor, uma conexão à rede elétrica, um cabo de motor. Nenhum barramento CC compartilhado para dimensionar, instalar ou comissionar.

Operação independente:Cada unidade compacta da série 1EA opera de forma independente — uma falha em um inversor não afeta outros inversores na instalação.

Cenários de aplicação

Substituição igual em máquina mais antiga:Uma máquina de produção com conversores compactos SIMOVERT originais de 51 revisões apresenta uma falha no inversor. O 6SE7016-1EA51 fornece uma substituição de hardware compatível — mantendo a consistência com a geração de hardware da instalação existente.

Sobressalente de manutenção planejada:Uma instalação que mantém equipamentos SIMOVERT MASTERDRIVES VC da era de produção anterior mantém unidades 6SE7016-1EA51 na prateleira para recuperação imediata de falhas sem esperar pelos prazos de fornecimento.

Perguntas frequentes

Q1: 6SE7016-1EA51 (revisão 51) pode ser substituído por 6SE7016-1EA61 (revisão 61)?

Eletricamente sim – ambos compartilham a mesma entrada de 380–480 V CA, 2,2 kW, especificação de 6,1 A. Na maioria das instalações, a revisão 61 é um substituto elétrico direto para a revisão 51. Verifique a compatibilidade da placa opcional antes de substituir se as placas opcionais (PROFIBUS, codificador, placas de tecnologia) estiverem instaladas - confirme na documentação do SIMOVERT MASTERDRIVES se as versões específicas da placa opcional são compatíveis com o hardware da revisão 61 antes de transferir.

Q2: Como o AC-AC 6SE7016-1EA51 difere do DC-AC 6SE7016-1TA51?

O 1EA51 inclui seu próprio retificador interno – ele se conecta diretamente a uma fonte de alimentação de 380–480 Vca e opera como um inversor independente. O 1TA51 não possui retificador interno e requer um barramento pré-existente de 510–650 Vcc de um módulo de alimentação SIMOVERT. O "EA" e "TA" no número da peça identificam a classe de tensão de entrada: EA = entrada de rede elétrica CA (380–480 V CA), TA = entrada do barramento CC (510–650 V CC).

Q3: Quais são as classificações de corrente de VT e CT para 6SE7016-1EA51?

Assim como o equivalente da revisão 61, o 6SE7016-1EA51 fornece duas classificações de sobrecarga: VT (Torque Variável) no valor nominal de 6,1A — suporta sobrecarga de 136% por 1 minuto; CT (Torque Constante) em uma corrente ligeiramente reduzida — suporta sobrecarga de 150% por 1 minuto. Essas classificações são definidas pela configuração do parâmetro P do inversor (parâmetro P072 ou equivalente) para corresponder ao perfil de torque da aplicação.

Q4: Quais precauções de segurança se aplicam ao substituir 6SE7016-1EA51?

Isole e bloqueie a alimentação trifásica. Os capacitores internos 1EA51 retêm tensão perigosa após a remoção da rede elétrica - aguarde o tempo de descarga da documentação de manutenção do SIMOVERT MASTERDRIVES e verifique se a tensão CC nos capacitores está abaixo de 50 V antes de manusear. Manuseie a unidade compacta com as precauções normais de ESD industrial.
