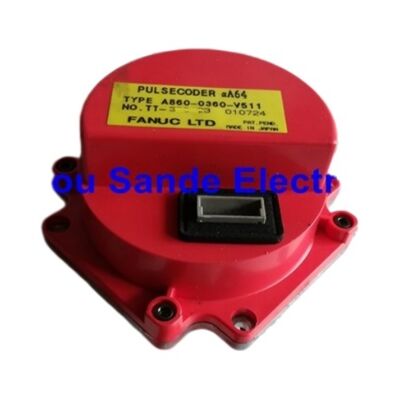

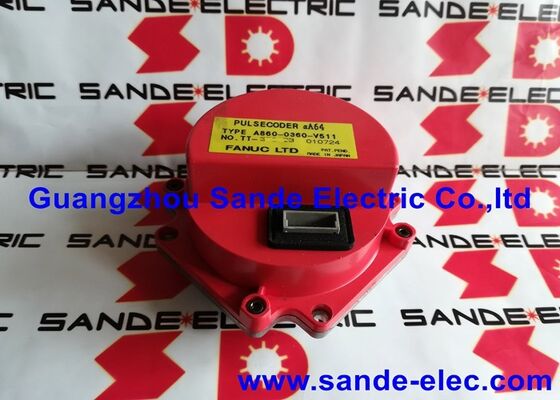

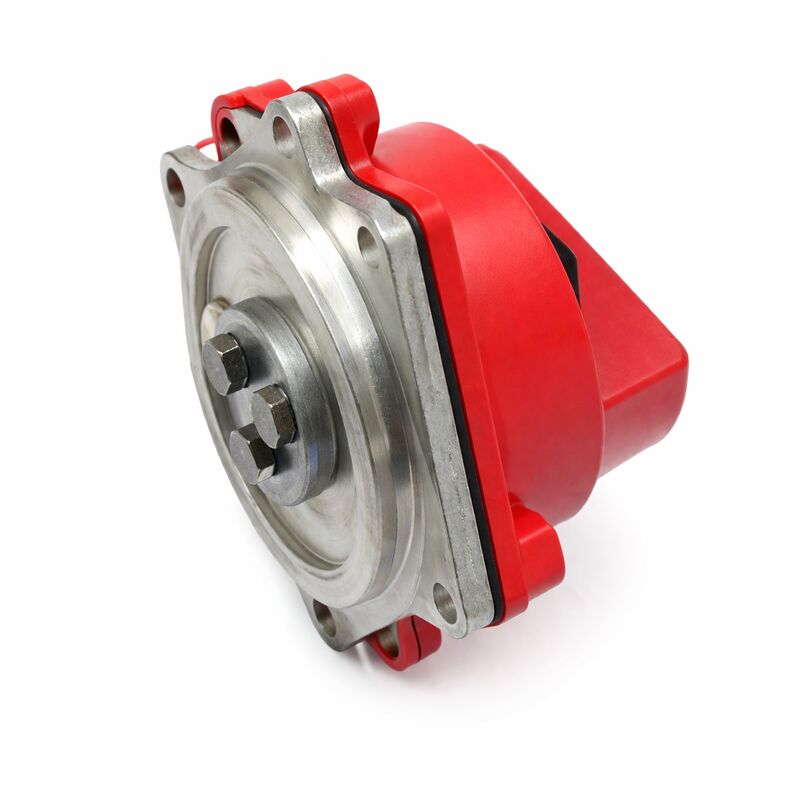

Encoder Fanuc A860-0360-V511 A8600360V511 A860-0360-V511

Fanuc A860-0360-V511 | Codificador Absoluto Alpha αA64 — 64.000P, Supercapacitor, Sem Cabo, Macho de 14 pinos, Servomotores Fanuc Alpha

Visão Geral

O Fanuc A860-0360-V511 é um codificador absoluto αA64 de geração posterior para servomotores Fanuc da série alpha, apresentando um supercapacitor interno para backup de posição de curto prazo e um conector macho de 14 pinos que não inclui cabo.

Este design sem cabo é intencional e representa uma evolução deliberada na forma como a Fanuc abordou a logística de substituição de codificadores para a plataforma de motores alpha.

A ideia principal por trás da configuração sem cabo do V511 é que o cabo e seu conector Amphenol no lado do motor permanecem permanentemente presos ao corpo do motor — o cabo não sai com o codificador quando este é substituído.

Quando o codificador falha, apenas o corpo do codificador é removido e trocado; o cabo, sua passagem pela tampa do motor e a conexão Amphenol com o soquete do codificador do motor permanecem inalterados.

O V511 de substituição conecta-se diretamente ao soquete fêmea do cabo no motor, e a instalação é completa sem necessidade de aquisição de cabo, passagem ou trabalho no conector.

Este design reduz a chance de introduzir danos no cabo ou no conector durante o que deveria ser uma troca simples de codificador, e elimina a necessidade de manter estoques de cabos de codificador juntamente com os corpos de codificador.

O supercapacitor dentro do V511 o distingue do V501 e das variantes anteriores αA64 absolutas com sufixo T que dependem inteiramente do backup de bateria no amplificador servo para retenção de posição.

O supercapacitor do V511 retém os dados de posição dentro de uma revolução do codificador por um curto período após a remoção da fonte de alimentação da máquina — a contagem de múltiplas revoluções ainda é mantida pela bateria do amplificador.

Se a bateria do amplificador falhar e a máquina for desligada por um período prolongado, ocorrerá perda de dados de posição e a necessidade de retorno de referência — este é o mesmo comportamento de todos os codificadores absolutos na faixa alpha, com ou sem supercapacitor.

A notação com sufixo V (V511) em vez de sufixo T (T001, T201 etc.) na numeração de peças de codificador da Fanuc indica uma variante apenas de conector — nenhum cabo é incluído por definição. As instalações que adquirem o V511 para reparos de motores devem verificar se o conector fêmea existente na montagem da tampa e cabo do motor se acopla corretamente com a saída macho de 14 pinos do V511 antes de fazer o pedido.

Especificações Principais

O Design "Cabo Permanece com o Motor" — Uma Perspectiva de Engenharia de Manutenção

A lógica de ter o cabo permanecendo com o motor em vez de com o codificador é sólida do ponto de vista da engenharia de manutenção. Cabos de codificador de motor roteados através de tampas de motor são conjuntos de fiação de precisão — a bitola do cabo, blindagem, roteamento e terminação do conector são especificados para os requisitos de sinal do codificador alpha.

Um cabo que permanece com um corpo de motor específico foi instalado uma vez, organizado uma vez e selado uma vez. Removê-lo e reinstalá-lo durante uma substituição de codificador introduz risco de manuseio a um conjunto que não era o componente defeituoso.

Ao separar o cabo do corpo do codificador através do conector macho de 14 pinos,

a Fanuc tornou a substituição do codificador uma troca limpa de um único componente.

A condição do conjunto do cabo não é perturbada; apenas o corpo do codificador é trocado. Ao longo da vida útil de um motor, este design significa que a fiação do cabo é manuseada uma vez (durante a construção original do motor ou a primeira revisão do motor) em vez de toda vez que um codificador falha.

Operação do Supercapacitor — O Que Esperar em Serviço

O supercapacitor dentro do V511 carrega-se a partir da alimentação de 5V do codificador enquanto a máquina está ligada. Quando a máquina desliga, o supercapacitor fornece uma breve tensão de sustentação para o circuito de memória de posição do codificador.

Este tempo de retenção — tipicamente alguns minutos em condições normais de temperatura — é suficiente para cobrir curtas interrupções de energia (acionamentos EMO, breves quedas de energia) sem perder a referência de posição dentro de uma revolução.

O tempo de retenção do supercapacitor diminui com a vida útil do componente e com altas temperaturas de operação.

À medida que envelhece, o tempo de retenção diminui.

Um V511 que anteriormente sobreviveu a uma interrupção de energia de 5 minutos sem perder a posição pode, eventualmente, reter apenas por 30 segundos. Quando a perda de posição começa a ocorrer após períodos de desligamento que anteriormente não causavam problemas, o V511 atingiu o fim de sua vida útil para o supercapacitor e o codificador requer substituição.

FAQ

P1: Qual é a diferença entre o A860-0360-V511 e o A860-0360-V501 dentro da mesma família?

Ambos são codificadores absolutos αA64 com sufixo V (sem cabo) para a mesma faixa de motores alpha.

O V511 inclui um supercapacitor interno para backup de posição de curto prazo; o V501 não.

Em instalações onde a máquina passa por ciclos de energia breves frequentes ou onde interrupções de energia são comuns, o supercapacitor do V511 fornece um benefício operacional significativo ao cobrir essas interrupções sem exigir um retorno de referência.

Em instalações onde o backup completo de bateria no amplificador é mantido e os períodos de desligamento são previsíveis, o V501 é funcionalmente adequado.

P2: O codificador vem sem cabo — o conector macho de 14 pinos no V511 se encaixa no soquete existente da tampa do motor?

O conector macho de 14 pinos no V511 é projetado para se acoplar ao soquete no conjunto da tampa do motor alpha. Este soquete e seu cabo são as partes permanentes da instalação do codificador que permanecem com o motor.

Antes de encomendar um V511 como substituto para um motor que originalmente tinha uma variante αA64 diferente, confirme que a tampa do motor possui o formato de soquete de 14 pinos e que o cabo existente está terminado com o conector correspondente correto.

Diferentes estilos e vintagens de tampas de motor podem usar formatos de soquete diferentes; se a tampa do motor foi anteriormente equipada com um codificador com sufixo T (que tem o cabo como parte do conjunto do codificador), ela pode não ter o soquete de 14 pinos que o V511 requer.

P3: Após instalar um codificador de substituição V511, um retorno de referência deve ser realizado?

Sim — a substituição do codificador sempre requer um retorno de referência, independentemente do tipo de codificador. O codificador de substituição começa de uma posição angular arbitrária dentro de uma revolução que não tem relação mecânica com a contagem de posição absoluta previamente armazenada no amplificador.

Após a instalação do substituto, ligue a máquina, observe o alarme de referência de codificador absoluto perdido (se exibido) e execute um ciclo completo de retorno de referência no eixo afetado. Isso restabelece o datum de posição absoluta na memória com backup de bateria do amplificador e o relaciona à posição angular do novo codificador.

P4: O A860-0360-V511 pode ser usado em qualquer motor alpha, ou existem restrições específicas de série do motor?

O V511 é um codificador αA64 de geração posterior descrito como adequado para vários modelos de servomotores alpha.

A compatibilidade com um modelo de motor específico depende da interface de montagem do codificador do motor, do design do acoplamento do eixo e do formato do conector na tampa do motor.

A documentação do motor da Fanuc para cada modelo de motor alpha lista a variante de codificador correta para esse motor. Em caso de dúvida sobre compatibilidade, um especialista de serviço treinado pela Fanuc e familiarizado com as variantes de motores alpha pode confirmar qual codificador se encaixa no motor específico em consideração, seja a partir da especificação de pedido do motor ou de uma inspeção física da montagem do codificador do motor.

P5: Como o supercapacitor interno afeta o descarte e o transporte em comparação com codificadores com backup de bateria?

Um supercapacitor não contém produtos químicos perigosos e não está sujeito às restrições de transporte que se aplicam a células de bateria de lítio.

Esta é uma vantagem prática menor ao enviar ou transportar um motor por via aérea para reparo — o codificador não introduz um requisito de classificação de envio de bateria de lítio.

Para descarte, um supercapacitor pode ser geralmente tratado como resíduo de componente eletrônico geral sob as regulamentações locais aplicáveis de lixo eletrônico, enquanto as células de bateria de lítio requerem canais de descarte de bateria específicos.

Verifique as regulamentações aplicáveis na jurisdição relevante para os requisitos de descarte final.
