Encoder Rotativo Incremental Mitsubishi OSE105S2 — Unidade de Feedback Original para Servomotores das Séries HC / HCR

Encontrar uma substituição original, nova na caixa, para um encoder de servo Mitsubishi nem sempre é fácil — especialmente para uma unidade legada que não está mais em produção. O OSE105S2 é exatamente esse tipo de peça: um encoder rotativo incremental OEM Mitsubishi, fabricado no Japão, e projetado como o dispositivo de feedback instalado de fábrica para os servomotores AC das séries HC e HCR que impulsionaram uma geração de máquinas CNC em linhas de fabricação globais.

Este anúncio é para um encoder Mitsubishi Electric OSE105S2 genuíno, novo na embalagem original — não é recondicionado, não é clone.

O que Este Encoder Faz e Por Que Importa

Cada eixo de servo em uma máquina CNC depende de um encoder para fechar o loop de posição. O motor gira, o encoder conta e o drive de servo compara a posição real com a posição comandada — milhares de vezes por segundo. Remova o encoder, danifique-o ou substitua por uma unidade de menor qualidade, e o eixo falhará ou funcionará com precisão degradada.

O OSE105S2 é o componente de feedback casado de fábrica para a série de motores HC/HCR da Mitsubishi. Ele é montado diretamente na parte traseira do eixo do motor e se comunica com o drive de servo através de um sinal multifásico estruturado — o mesmo formato de sinal para o qual o drive foi calibrado e ajustado para receber. Essa é a razão para usar uma peça OEM original em vez de uma substituição de mercado secundário: o sistema foi projetado em torno dele.

Especificações Técnicas

A Série OSE — Integrada à Arquitetura de Servo da Mitsubishi

A família de encoders OSE ocupa um papel específico dentro do ecossistema de servo da Mitsubishi. Ao contrário de encoders externos que são montados nos eixos da máquina ou fusos, o OSE105S2 é um encoder de motor interno — ele reside dentro da carcaça do motor, acoplado diretamente ao eixo do rotor, e fornece feedback primário de velocidade e posição para o amplificador de servo.

Esse arranjo de acoplamento direto é importante. Não há acoplamento flexível entre o encoder e o eixo do motor, o que significa conformidade mecânica zero e folga zero no caminho de feedback. Cada rotação que o motor faz é contada exatamente, sem os erros de arredondamento que os acoplamentos de eixo podem introduzir em encoders externos.

O conector de flange de 8 pinos e o formato de saída de quadratura A/B/Z são consistentes em toda a linha de motores HC/HCR, tornando o OSE105S2 uma peça de reposição comum para equipes de serviço que mantêm frotas de máquinas mais antigas com acionamento Mitsubishi.

Saída de Fase A/B/Z — O Que Cada Sinal Carrega

Três canais, três trabalhos:

Fases A e B — o par de quadratura principal. Esses dois sinais são defasados em 90 graus, o que informa ao drive a distância que o eixo girou e em qual direção. Contando as bordas de subida e descida de ambos os canais, você obtém quatro contagens de posição por período do encoder — uma técnica chamada decodificação de quadratura.

Fase Z — um pulso por revolução completa, usado como marcador de referência. Este é o sinal que o amplificador de servo usa durante a homing para estabelecer uma posição angular de referência conhecida no eixo. Sem um pulso Z limpo, os ciclos de homing se tornam não confiáveis.

Os sinais complementares (/A, /B, /Z) são pares diferenciais — essenciais para imunidade a ruído em longas distâncias de cabo, e um recurso padrão do formato de saída de driver de linha usado em aplicações de servo.

Onde Você Encontrará Este Encoder em Operação

As séries de motores HC e HCR foram amplamente implantadas em uma ampla gama de equipamentos com acionamento Mitsubishi durante as décadas de 1990 e 2000. O OSE105S2 ainda aparece como uma peça de reposição necessária em:

Centros de Usinagem CNC — motores de servo dos eixos X, Y, Z e rotativos em fresadoras e centros de usinagem com controle Mitsubishi MELDAS

Tornos CNC — posicionamento de torre e motores de servo dos eixos de deslizamento em centros de torneamento com acionamento Mitsubishi

Robôs Industriais — feedback de junta em braços robóticos Mitsubishi MELFA mais antigos que usam motores de junta da série HC

Linhas de Transferência e FMS — trocadores de paletes, mesas de transferência e sistemas de transferência construídos em torno de drives de servo da série HC no setor de fornecedores automotivos

Máquinas Injetoras — feedback de servo dos eixos de fechamento e injeção em máquinas que usam drives Mitsubishi

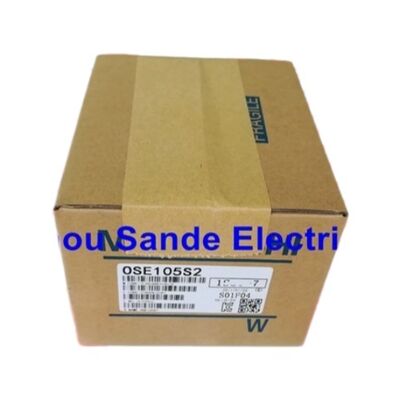

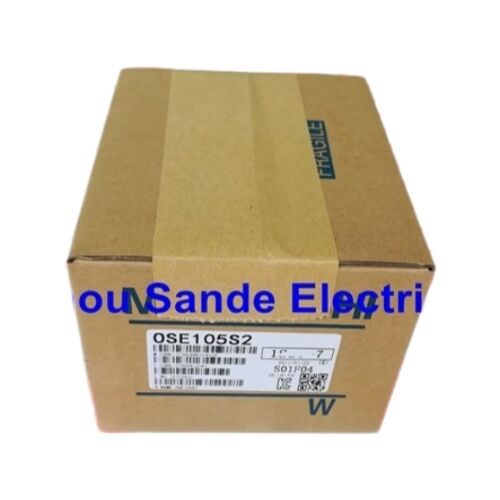

Condição: Novo na Caixa Original

Esta unidade é oferecida nova de fábrica na embalagem original Mitsubishi. Para um componente descontinuado como o OSE105S2, a distinção entre novo e recondicionado é consideravelmente importante:

Um encoder novo tem vida útil completa dos rolamentos, um disco óptico limpo sem desgaste ou contaminação, e alinhamento de sinal calibrado de fábrica. Uma unidade recondicionada tem um histórico de serviço desconhecido — pode ter sido removida de um motor que falhou por outros motivos, ou um que funcionou por anos antes de ser desativado. Para um encoder que reside dentro de um servomotor e se espera que dure a vida útil da máquina, novo na caixa é a única condição com um horizonte de serviço previsível.

FAQ

P1: O OSE105S2 é um encoder incremental ou absoluto?

É incremental. Ele gera sinais de quadratura de fase A, B e Z à medida que o eixo gira, mas não retém dados de posição quando a energia é removida. O drive de servo estabelece uma referência absoluta no início da operação da máquina através de um ciclo de homing usando o pulso de fase Z.

P2: Quais servomotores Mitsubishi usam o OSE105S2?

O OSE105S2 é o encoder instalado de fábrica para servomotores AC das séries HC e HCR da Mitsubishi, incluindo modelos como HC-SF, HC-SFS e variantes associadas. Se o número da peça do seu motor começar com HC ou HCR, o OSE105S2 é muito provavelmente o encoder correto — confirme com a etiqueta na unidade existente antes de fazer o pedido.

P3: O OSE105S2 pode ser substituído por um encoder Mitsubishi mais novo?

Não diretamente. A família de encoders OSE usa um pino de conector e formato de sinal específicos, combinados com o amplificador de servo com o qual é emparelhado. A substituição por um tipo de encoder diferente exigiria alterações de parâmetros no lado do amplificador e possivelmente modificações de hardware. Para uma substituição idêntica em uma máquina existente, o OSE105S2 é a peça correta.

P4: Este encoder ainda é fabricado pela Mitsubishi?

Não — o OSE105S2 foi descontinuado pela Mitsubishi Electric. O estoque novo na caixa está disponível através de fornecedores de peças de automação industrial, mas não está sendo ativamente produzido. Se você precisar de um suprimento a longo prazo, é aconselhável garantir várias unidades enquanto o estoque estiver disponível.

P5: Qual é o número de peça alternativo para o OSE105S2?

O encoder também é listado como OSE-105S2 (formato com hífen) na documentação da Mitsubishi e em alguns catálogos de fornecedores. Ele é referenciado em combinações de números de peça de motor como HC-202S-E51+OSE105S2, onde "E51" denota a opção de encoder. Códigos de referência cruzada incluem B55028 e E42, dependendo da fonte do catálogo.
