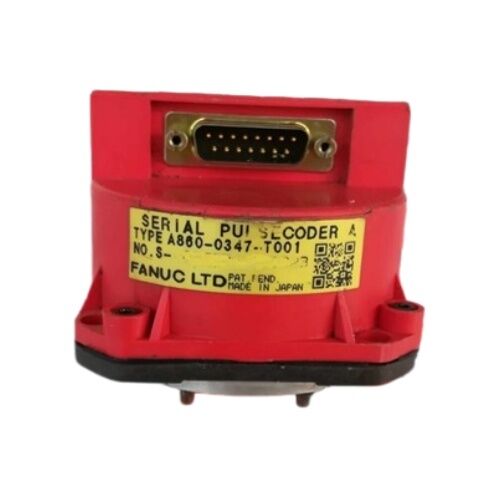

Encoder Absoluto de Servo Motor Fanuc A860-0347-T001

Fanuc A860-0347-T001∙ Serial A Codificador de Pulso Absoluto D-Sub Connector, Fanuc Modelo 3-0S / 4-0S S-Series AC Servomotores

Resumo

OFanuc A860-0347-T001é um codificador de pulso absoluto de série A equipado com modelos específicos da gama de servomotores AC da série S da Fanuc especificamente os motores Model 3-0S e Model 4-0S.

O protocolo Serial A foi o formato de codificador serial de primeira geração da Fanuc para a série S, fornecendo feedback de posição absoluta através de um link serial do motor para o servo amplificador,Eliminar a necessidade de um retorno de referência no arranque da máquina, ao mesmo tempo que fornece dados de posição com uma resolução adequada às características de funcionamento dos motores da série S.

O conector D-Sub no corpo do codificador é o identificador físico desta variante da família A860-0347.

Os conectores D-Sub o padrão industrial multi-pin trapezoidal foram uma escolha comum para conexões de feedback de servo na época em que os motores da série S foram produzidos,e o D-Sub do T001 com a tomada correspondente no conjunto de cabo de feedback do motorEste arranjo de conectores permite substituir o codificador sem perturbar a transmissão do cabo. O T001 de substituição liga-se directamente à tomada do cabo existente.

Os motores da série S com os quais o A860-0347-T001 está associado representam uma geração anterior de servomotores Fanuc do que a série alfa que seguiu.

As designações 3-0S e 4-0S indicam motores da série S de quadros médios, com classificações específicas de binário e velocidade.Equipamento de linha de transferência de grandes construtores da era dos anos 90 continuam a funcionar em instalações de produção em todo o mundo, tornando os codificadores de pulso de substituição testados numa necessidade de manutenção activa e não uma curiosidade histórica.

Como todos os codificadores de pulso em série absolutos no ecossistema Fanuc S-série,A capacidade de posição absoluta do A860-0347-T001 depende da bateria de backup no servo amplificador para manter a contagem de várias voltas através dos ciclos de potência da máquina.

Uma bateria de amplificador saudável é o pré-requisito operacional para o benefício "sem retorno de referência na inicialização" que distingue este codificador dos tipos incrementais usados em motores anteriores da série S.

Principais especificações

Protocolo de série A Contexto da série S

O protocolo Serial A coloca o A860-0347-T001 na primeira geração de codificadores sérios Fanuc para a série S. Antes do Serial A, os motores da série S usavam codificadores de pulso incrementais (o A860-0315,A860-0316 famílias) que produziram sinais de quadratura A/B/ZA Serial A substituiu as saídas de quadratura analógica por uma ligação de dados em série compacta,reduzindo o número de condutores necessários entre o codificador e o amplificador, permitindo simultaneamente um feedback de posição absoluta que os tipos incrementais não poderiam fornecer.

A transição para a retroalimentação absoluta serial foi uma melhoria operacional significativa para os operadores de máquinas:máquinas com codificadores Serial A podem retomar a produção imediatamente após qualquer desligamento planejado ou não planejadoAs máquinas com codificadores incrementais exigem uma sequência de retorno de referência estruturada após cada ciclo de alimentação,Aumentar o tempo de arranque e limitar a flexibilidade durante a manutenção.

O protocolo Serial A usado na série S é distinto dos protocolos sérios usados nas gerações de codificadores alfa e alfa i subsequentes.A860-0347-T001 não é elétrica ou compatível com o protocolo dos codificadores da série alfa (A860-0346, Famílias A860-0356) ou codificadores alfa i (série A860-2001) ¢ eles servem diferentes gerações de motores e se comunicam com diferentes circuitos de interface do amplificador.

D-Sub Connector Field Identification and Replacement Notes (Notas de identificação e substituição de campo)

O formato do conector D-Sub no A860-0347-T001 utiliza a caixa trapezoidal padrão com parafusos de retenção de bloqueio. the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.

Antes de encomendar uma substituição, verifique se o cabo de feedback do motor possui uma tomada D-Sub na extremidade do codificador; o T001 não se encaixa em um cabo terminado com um formato de conector diferente.

Perguntas frequentes

P1: Que alarme CNC aparece quando o A860-0347-T001 perde a comunicação, e qual é o primeiro passo de diagnóstico?

Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.

Antes de condenar o codificador, desconecte e coloque novamente o conector D-Sub no corpo do codificador, examinando todos os pinos para contaminação ou danos físicos.ou esfregaço nas bordas dos condutos.

Se o alarme persistir após a inspecção do conector e do cabo, substitua-se por um cabo de retorno de resposta de bom funcionamento de outro eixo (se o conector for compatível).Uma falha que se limpa com o cabo substituto aponta para danos no cabo; um que permanece aponta para o codificador ou seu circuito de interface do amplificador.

P2: O A860-0347-T001 está disponível como peça nova ou apenas como excedente e troca?

A geração de motores da série S antecede a produção atual da Fanuc,e o A860-0347-T001 é obtido exclusivamente através do excedente do mercado pós-venda proveniente do desmantelamento de máquinas de trabalho e dos pools de troca gerenciados de especialistas em reparação de motores.

As unidades de troca testadas e garantidas de fornecedores respeitáveis são a via mais prática para uma substituição com confiança na sua condição funcional.

Um ensaio estático em banco por si só não valida o desempenho da comunicação serial do codificador; o ensaio em rotação em um amplificador compatível e CNC é a qualificação significativa.

P3: Pode o A860-0347-T001 ser substituído por um tipo de codificador absoluto posterior se não estiver disponível um substituto direto?

Não o protocolo do codificador Serial A e a interface do amplificador são específicos dos servoamplificadores da série S concebidos para receber dados Serial A.

Uma substituição com uma família de codificadores Fanuc diferente exigiria um amplificador que pudesse aceitar o protocolo desse codificador, o que, por sua vez, exigiria uma mudança no sistema de servo além do codificador.

Na prática, a abordagem correta é obter um A860-0347-T001 compatível no mercado de reposição.

A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.

P4: Após a instalação de um A860-0347-T001 de substituição, que procedimento de arranque é necessário?

É exigida uma declaração de referência após cada substituição do codificador. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.

Ligue a máquina, confirme que o alarme de comunicação do codificador foi desligado (indicando que a ligação serial foi estabelecida), em seguida, conduza o eixo através de um ciclo de retorno de referência completo.Verificar a exibição de posição do eixo mostra a máquina esperada coordenada zero após o retorno de referência antes de executar qualquer programa de produção.

Q5: Quais são os padrões de falha mais comuns para o A860-0347-T001 em máquinas de longa duração da série S?

O desgaste do rolamento relacionado com a idade é a principal falha mecânica.que introduz ruído de sinal e eventualmente desencadeia alarmes de comunicação em série.

A contaminação do disco óptico por neblina de líquido de arrefecimento ou aerossol de óleo que entra através da vedação do eixo do motor é a segunda via de falha importante; a superfície do disco torna-se obscurecida,Redução da amplitude do sinal abaixo do limiar de detecção.

A corrosão dos pinos do conector D-Sub causada pela humidade, vapor do líquido de resfriamento ou neblina de lubrificante que entra no conector causa falhas de comunicação intermitentes que pioram com o tempo.O codificador não é reparável em campoO intercâmbio é a solução de serviço.
