Visão Geral

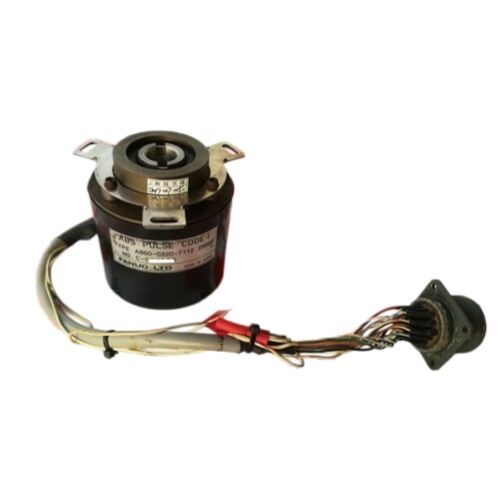

O Fanuc A860-0320-T112 é o codificador de pulso absoluto com carcaça preta instalado nos servomotores Fanuc AC e S-series — a geração de motores que equipou dezenas de milhares de máquinas-ferramenta CNC construídas nas décadas de 1980 e meados da década de 1990.

Com 2500 pulsos por revolução, ele fornece a resolução de posição que os controladores Zero-C, Zero-D e os primeiros modelos 16/18 Model-A exigem para operação de servo em malha fechada em tornos, centros de usinagem, furadeiras e equipamentos de linha de transferência. Máquinas com esta geração de motor/encoder continuam ativas em instalações de produção em todo o mundo, e é essa realidade operacional contínua — não o interesse de colecionadores — que mantém o A860-0320-T112 como um componente de reposição procurado décadas após a Fanuc descontinuar a produção ativa.

O design absoluto significa que o encoder reporta a posição do seu eixo imediatamente ao ligar, sem a necessidade de um ciclo de retorno de referência. O CNC lê a posição do código absoluto do encoder imediatamente após a inicialização do sistema, e o eixo está pronto para movimento.

Este não era um recurso universal nesta geração de motores — os codificadores de pulso incrementais anteriores (A860-0304-T112 e similares) exigiam sequências de homing antes de cada uso, enquanto o A860-0320-T112 absoluto permitia que os operadores retomassem a produção de uma posição conhecida com precisão após qualquer interrupção de energia planejada ou não planejada.

A diferença de conveniência é tangível em uma máquina que para e inicia com frequência.

O número de peça alternativo A290-0561-V532 aparece em alguns conjuntos de motores e documentos de pedido para o mesmo encoder físico — ambas as designações referem-se à mesma unidade e são intercambiáveis para fins de identificação e fornecimento.

A carcaça preta de plástico distingue este encoder dos tipos incrementais de tampa vermelha anteriores e dos encoders da série alpha com corpo metálico que seguiram na próxima geração de motores. Em campo, a carcaça preta é a confirmação visual mais rápida de que um motor AC ou S-series está equipado com este tipo absoluto em vez de uma variante incremental.

Especificações Principais

A Resolução de 2500P no Contexto da Série AC/S

Os 2500 pulsos por revolução são a contagem bruta de linhas do disco. A decodificação em quadratura do amplificador produz 10.000 incrementos de posição interpolados por revolução do eixo a partir desta base de 2500P — contagem 4x das bordas dos canais A e B.

Para um servomotor conectado a um fuso de esferas de passo de 5 mm com uma relação de engrenagem típica, isso fornece resolução posicional na faixa de poucos micrômetros no workpiece — mais do que adequado para as aplicações de usinagem para as quais esses motores foram projetados.

Em tornos e centros de usinagem com controles Série 15 ou 16A, essa resolução sustenta a precisão de posicionamento do eixo pela qual as máquinas CNC Fanuc construídas nesta era eram conhecidas.

A codificação de posição absoluta em si abrange uma revolução completa.

A retenção de posição absoluta multirrotação (saber a posição após mais de uma revolução sem que o eixo seja levado a uma referência) depende da bateria do amplificador de servo manter o contador de revoluções durante os ciclos de energia da máquina.

Uma bateria de amplificador com defeito não destrói os dados absolutos de revolução única do encoder; significa que o controlador precisa restabelecer a referência de posição do eixo após a recuperação de energia.

Situação de Fornecimento e Troca

A Fanuc descontinuou o A860-0320-T112 e suas variantes predecessoras imediatas à medida que a geração de motores AC/S envelhecia fora da linha de produtos ativa. O encoder não é mais fabricado. As unidades de reposição vêm inteiramente de duas fontes: excedente testado de máquinas desativadas e pools de troca de motores mantidos por empresas de serviço especializadas em Fanuc.

A maioria dos fornecedores impõe uma condição de troca de motor para esses encoders, pois o fornecimento é finito e ligado a conjuntos de motores funcionando.

A consequência prática para um comprador de manutenção é que um núcleo (encoder defeituoso ou motor defeituoso com este encoder) deve frequentemente acompanhar o pedido — o reformador instala um encoder testado no corpo do motor devolvido, testa o conjunto e fornece um motor funcionando de volta.

Este modelo de troca é mais comum para o A860-0320-T112 do que vendas simples de peças, embora estoque excedente em várias condições esteja disponível em alguns distribuidores sem requisito de troca.

O teste de qualquer A860-0320-T112 de reposição deve ser sempre realizado sob rotação em um amplificador compatível — testes estáticos em bancada não validam a precisão do código absoluto do encoder, que requer rotação real do eixo para verificar se a sequência de código está limpa e os dados de posição estão livres de ruído em uma revolução completa.

Padrões Comuns de Falha e Diagnóstico

Contaminação do disco óptico relacionada à idade é o modo de falha dominante.

A carcaça preta de plástico do A860-0320-T112 veda o disco óptico da extremidade do eixo do motor, mas a migração do lubrificante do rolamento do motor ao longo de anos de serviço eventualmente atinge o caminho óptico, reduzindo a amplitude do sinal e fazendo com que o código absoluto produza erros que o CNC lê como falha de dados de posição.

O alarme geralmente aparece como um alarme de erro de posição ou uma falha de comunicação do encoder em controles Zero-C/D e 16A, muitas vezes aparecendo primeiro durante o aquecimento da máquina quando o lubrificante do rolamento está frio e viscoso.

Desgaste do rolamento no próprio rolamento interno do encoder é o segundo problema mais comum.

À medida que o rolamento desenvolve folga, o disco óptico oscila em relação ao conjunto de fotodetectores, e a qualidade do sinal degrada — produzindo os mesmos tipos de alarmes de erro de posição que a contaminação, mas sem a evidência visível de lubrificante dentro do encoder quando ele é aberto para inspeção.

FAQ

P1: O A860-0320-T112 está disponível sem troca de motor, ou um núcleo deve ser devolvido?

A disponibilidade e os requisitos de troca variam por fornecedor. Alguns especialistas vendem unidades excedentes testadas diretamente — estas vêm de desmontagem de máquinas desativadas e estão disponíveis enquanto durarem os estoques.

Muitos especialistas em reparo oferecem este encoder apenas como parte de uma troca de motor, onde o motor defeituoso é enviado e um motor testado com um encoder funcionando é devolvido.

Se uma compra direta for necessária sem devolver um núcleo, verifique com o fornecedor no momento da consulta, pois os níveis de estoque para este encoder descontinuado são genuinamente limitados e mudam frequentemente.

P2: O A860-0320-T112 pode ser reparado se contaminado ou com rolamento desgastado, ou deve ser trocado?

A Fanuc projetou esses encoders como conjuntos selados não destinados a reparo em campo. No entanto, alguns reformadores especializados abrem e limpam unidades contaminadas, substituem rolamentos internos e requalificam o encoder sob rotação em um banco de testes.

A taxa de sucesso varia com o grau de contaminação e a condição do disco — se o próprio disco óptico foi corroído ou arranhado por contaminação abrasiva, a limpeza não pode restaurar o desempenho. Antes de se comprometer com o reparo, pergunte ao reformador se eles testam o encoder sob rotação contra uma referência conhecida após o reparo.

P3: Quais códigos de alarme CNC aparecem quando o A860-0320-T112 está falhando em um controle Série 16A?

No Fanuc Série 16A, alarmes relacionados ao encoder geralmente aparecem como SV0401 (desconexão suave — codificador de pulso desconectado) ou SV0409 (erro do codificador de pulso) no eixo afetado. O alarme SV0401 ao ligar geralmente indica que o encoder não está se comunicando; o mesmo alarme aparecendo intermitentemente durante a operação aponta para um encoder degradado, mas parcialmente funcionando, ou um problema no conector do cabo.

SV0409 aparecendo no meio do ciclo sem histórico prévio é frequentemente o primeiro sintoma de contaminação óptica causando corrupção ocasional do código absoluto.

P4: Qual é a diferença entre o A860-0320-T112 e o A860-0304-T112 instalado em motores de aparência semelhante?

O A860-0320-T112 é do tipo absoluto — ele reporta a posição imediatamente ao ligar sem retorno de referência.

O A860-0304-T112 é do tipo incremental — o CNC deve mover o eixo para um ponto de referência após cada ciclo de energia para estabelecer a posição. Ambos usam resolução de 2500P.

Ambos se encaixam nos mesmos estilos de corpo de motor, mas a placa de interface do amplificador difere entre os tipos absoluto e incremental.

A placa de identificação do motor e as configurações de parâmetros do amplificador confirmarão qual tipo está presente. Substituir um encoder absoluto por um tipo incremental requer hardware de amplificador correspondente; não é uma troca plug-and-play.

P5: Após instalar um A860-0320-T112 de reposição, qual procedimento de alinhamento é necessário?

Ao contrário dos encoders da série alpha com acoplamentos Oldham, o A860-0320-T112 é montado diretamente no eixo do motor com um alinhamento entre a posição mecânica zero do encoder e o zero elétrico do motor.

Após instalar um substituto, o CNC normalmente exigirá um retorno de referência completo para restabelecer a referência de posição absoluta com a orientação mecânica do novo encoder.

O ajuste de parâmetro específico necessário para alinhar o offset zero do novo encoder com o deslocamento de grade e o ponto de referência da máquina depende da configuração original do fabricante da máquina — consulte o backup de parâmetros Fanuc da máquina, se disponível, e verifique a posição do eixo no ponto de referência antes de devolver a máquina à produção.
