TR Electronic CEV65M-01460 Encoder rotativo absoluto ¢ PROFIBUS-DP, 4096 PPR, 11 ¢ 27V DC

Número da parte:CEV65M-01460

Fabricante:TR-Electronic GmbH

Tipo:Codificador Multiturn Absoluto

Interface:PROFIBUS-DP

Resolução:4,096 degraus/rev × 4,096 rev

Fornecimento:11 ̊27 V DC

Origem:Alemanha

Alguns codificadores contam apenas pulsos. O TR Electronic CEV65M-01460 faz algo mais útil: lembra-se de onde está.Encodificador rotativo de múltiplos turnos absolutos, mantém os seus dados de posição exata mesmo quando a energia é desligada, o que significa que não há ciclo de direção, não há perda de referência e não há surpresas quando a máquina é reiniciada após um desligamento.

Construído na Alemanha pela TR-Electronic GmbH, the CEV65M-01460 is part of the well-regarded CE-65 series — a line of industrial absolute encoders designed for the kind of environments where a sensor has to keep working regardless of what's happening around it.

Absoluto vs. Incremental por que importa aqui

Um codificador incremental diz-nos o quão longe um eixo se moveu de um ponto de partida.atribui um código digital exclusivo para cada posição do eixo através de toda a sua gama de movimento, para que o momento de energia retorna, o controlador já sabe exatamente onde está o eixo.

Para o CEV65M-01460, essa cobertura abrange até4,096 revoluções × 4,096 passos por revoluçãoIsso é uma resolução total de mais de16 milhões de posições únicas¢ mais do que suficiente para as exigentes tarefas de posicionamento encontradas nas máquinas industriais pesadas.

Especificações técnicas

A vantagem do PROFIBUS-DP

Muitos codificadores industriais ainda dependem de saídas analógicas ou sinais digitais básicos que exigem hardware de conversão adicional.PROFIBUS-DP o padrão de bus de campo que é a espinha dorsal de inúmeras arquiteturas PLC e DCS em siderúrgicas, sistemas de guindastes e instalações de processamento pesado em todo o mundo.

O que isso significa na prática: o codificador conecta-se directamente à rede PROFIBUS, sem módulos de condicionamento de sinal, sem hardware intermediário.Os dados de posição e de diagnóstico chegam ao controlador em estado limpo, pacotes estruturados. E com suporte para taxas de baud de até12 Mbaude conformidade comPerfil PNO Classe 2, integra-se perfeitamente com qualquer mestre PROFIBUS-DP sem ginástica de configuração personalizada.

Indústrias e aplicações

O CEV65M-01460 não é uma peça de uso geral, é construído para ambientes que exigem muito de um sensor.As áreas de implantação típicas incluem::

Produção de aço rastrear as posições dos rolos, os ângulos das bobinas e os movimentos das gavetas, quando a manutenção da posição absoluta for crítica para a segurança.

Energia eólicaO controlo da inclinação e da posição de inclinação em sistemas de turbinas que possam ter ciclos de energia frequentes.

Sistemas de guindastes e elevadores∆ rastreamento da altura do gancho e medição do ângulo de desvio nos guindastes de porta e nos guindastes de pórtico.

Construção naval e equipamento marítimo- posicionamento de máquinas em rampas, escotilhas e convés em ambientes de ar salgado, onde a vedação IP65 é muito importante.

Embalagem e logística posições de desvio de transportadores e monitorização do sistema de acumulação.

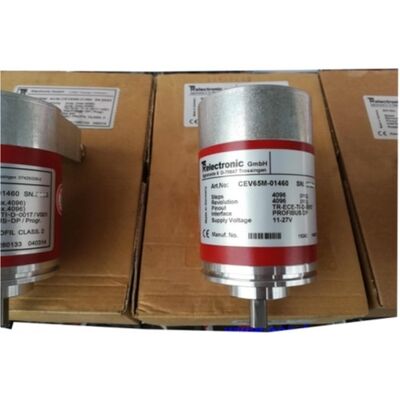

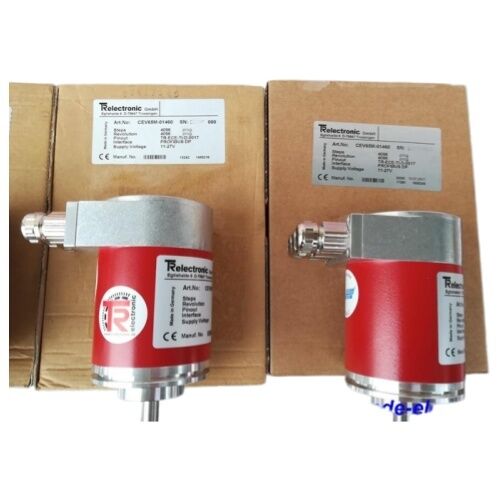

Condição: Novo em caixa

Esta unidade é oferecidanovo na embalagem original do fabricantePara equipas de manutenção que procuram uma substituição semelhante numa instalação PROFIBUS-DP existente,comprar novo na caixa evita a incerteza de horas de serviço desconhecidas e histórico de desgaste que vem com unidades renovadas.

O CEV65M-01460 é uma peça madura com ampla disponibilidade também no mercado secundário,Embora o novo estoque seja a opção preferida para qualquer aplicação em que uma falha inesperada do codificador causaria tempo de inatividade significativo.

Nota sobre a programabilidade

Uma característica que tende a ser negligenciada: tanto os passos por revolução como o número de revoluções activas sãototalmente programávelIsto significa que uma única SKU de hardware pode ser configurada para corresponder a relações de engrenagem específicas, faixas de medição,ou requisitos do sistema legado sem a necessidade de uma parte de enrolamento personalizadoPara um engenheiro de manutenção que normaliza o inventário de peças sobressalentes, essa flexibilidade tem um valor real.

Perguntas frequentes

Q1: O CEV65M-01460 é um codificador incremental ou absoluto?

É umCodificador de múltiplos turnos absolutosMantém a sua posição exata até 4.096 revoluções mesmo quando desligado, por isso não há necessidade de re-localizar um eixo após um ciclo de energia ou parada de emergência.

P2: Que protocolo de bus de campo este codificador usa?

O CEV65M-01460 comunica atravésPROFIBUS-DPEle suporta taxas de baud de até 12 Mbaud e é compatível com a classe de perfil PNO 2, tornando-o compatível com os mestres PROFIBUS-DP padrão sem configuração especial.

P3: A resolução pode ser alterada após a instalação?

Sim, tanto os passos por revolução (até 4.096) como a contagem de revoluções ativas (até 4.096) sãoprogramável através do mestre PROFIBUSIsto permite que o codificador seja reconfigurado para corresponder a diferentes configurações mecânicas ou requisitos do sistema de controlo no campo.

Q4: Qual é a classificação IP e é adequada para ambientes externos ou de lavagem?

O CEV65M-01460 é equipadoClassificação de proteção IP65- fechado contra a entrada de poeira e protegido contra jatos de água provenientes de qualquer direcção, adequado para utilização industrial no exterior e em ambientes de lavagem moderada,Apesar de não ser projetado para imersão completa.

P5: Qual é o número de peça alternativa para este codificador?

O número da peça alternativa de fábrica é:110-01460Os dois números referem-se ao mesmo produto: o codificador PROFIBUS-DP de múltiplos turnos absolutos da série CEV65M com 4.096×4,096 resolução programável.
