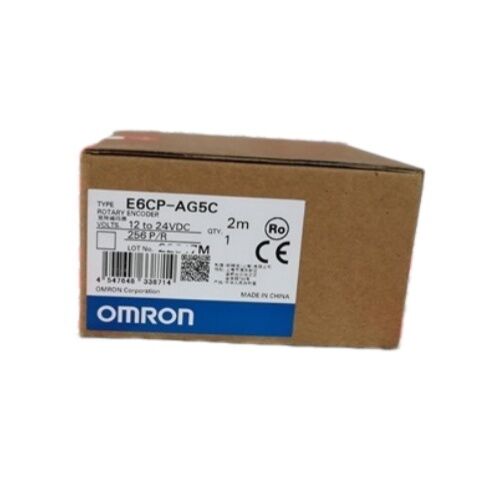

OMRON E6CP-AG5C Encoder Rotativo

Absoluto | Código Gray de 8 bits | 256 PPR | Carcaça de 50 mm | 12–24 VDC | Compatível com Posicionador de Came H8PS

Controle de Ângulo Que Começa de Onde Você Está

Os encoders incrementais contam pulsos a partir de um ponto de referência. Os encoders absolutos simplesmente dizem onde você está. Essa distinção é importante toda vez que uma máquina é ligada, se recupera de um E-stop ou retoma após um desligamento planejado — o E6CP-AG5C emite um código de posição angular único desde o primeiro momento em que recebe energia, sem ciclo de homing, sem corrida de referência, sem espera.

Parte da série E6CP-A da OMRON, este encoder rotativo absoluto compacto oferece saída de código Gray de 8 bits em 256 posições por revolução — resolução suficiente para controle de temporização de came, sequências de indexação e monitoramento de posição angular em toda a gama de tarefas gerais de automação industrial. Sua carcaça leve de ABS, pegada de 50 mm de diâmetro e compatibilidade direta com o Posicionador de Came H8PS da OMRON o tornaram uma referência padrão em painéis de controle de automação e sistemas de temporização de máquinas por anos.

Especificações Técnicas

Saída de Código Gray: Precisão Sem Erros

A saída binária padrão muda vários bits simultaneamente em certas transições de contagem, criando breves janelas onde a saída pode ser lida incorretamente. O código Gray elimina isso garantindo que apenas um bit mude em qualquer etapa — independentemente da posição que o encoder esteja passando.

Para aplicações de temporização de máquina baseadas em ângulo e controle de came, essa propriedade de mudança de um único bit reduz diretamente o risco de leituras de posição falsas que poderiam acionar operações incorretas da máquina. A saída Gray de 8 bits do E6CP-AG5C fornece 256 posições angulares inequívocas e sequenciais em uma rotação completa, cada uma com um código único que não pode ser confundido com seus vizinhos durante a operação normal.

Sistema Óptico: Sem Escovas, Menos Erros

Sensores de posição angular mais antigos usavam contatos de escova — elementos mecânicos que se desgastam, geram ruído elétrico e produzem variações de saída à medida que sua resistência de contato flutua com a temperatura. O E6CP-AG5C usa um sistema de detecção óptica que elimina completamente o ruído de escova e mantém a precisão da saída estável em toda a sua faixa de temperatura operacional de –10°C a +55°C sem exigir compensação de temperatura.

Isso é importante em ambientes onde o sensor está perto de fontes de calor, experimenta amplas variações de temperatura diárias ou opera continuamente. Um sistema óptico sem escovas também não possui peças de contato de desgaste no caminho do sinal, o que contribui diretamente para a vida útil em aplicações de alto ciclo.

Posicionador de Came H8PS: A Conexão Projetada Para Isso

O H8PS da OMRON é um controlador de posicionador de came dedicado — um dispositivo que monitora a saída de posição angular de um encoder e aciona saídas em posições angulares precisamente definidas, replicando a função de um tambor de came mecânico em uma forma totalmente programável e facilmente reconfigurável.

O E6CP-AG5C é especificamente listado pela OMRON como o encoder para uso com o H8PS, e a variante com o sufixo -C deste encoder inclui um conector especificamente projetado para interface direta com o H8PS. A combinação detecta o tempo de operação de várias máquinas automáticas com alta precisão, de acordo com a documentação oficial do produto da OMRON — cobrindo aplicações desde o controle de ciclo de máquinas de embalagem até a temporização de prensas e estampagem e qualquer processo onde múltiplos eventos de saída precisem ocorrer em posições angulares definidas dentro de um ciclo de rotação.

Para sistemas que não utilizam o H8PS, o E6CP-AG5C padrão (cabo pré-conectado, sem conector) conecta-se a qualquer controlador capaz de ler código Gray paralelo de 8 bits em saídas de coletor aberto.

Cor do Fio e Atribuição de Saída

O E6CP-AG5C usa um cabo pré-conectado codificado por cores com a seguinte atribuição de saída de acordo com a folha de dados oficial da OMRON:

Importante: Aguarde pelo menos 1 segundo após a energização antes de ler a saída do encoder. A documentação da OMRON especifica que o encoder pode emitir pulsos incorretos durante o primeiro segundo após a aplicação de energia.

Onde Este Encoder é Usado

A combinação do E6CP-AG5C de saída absoluta, carcaça compacta de 50 mm e interface simples de código Gray paralelo se adequa a uma ampla gama de tarefas de detecção de posição angular:

• Sistemas de posicionador de came — emparelhado diretamente com o H8PS da OMRON para controle de temporização de máquina programável
• Máquinas de embalagem — registro de filme, posicionamento de rótulos, temporização de enchimento em relação ao ângulo do recipiente
• Mesas giratórias e de indexação — confirmação de posição absoluta em cada estação de índice
• Equipamentos de prensa e estampagem — monitoramento da posição do martelo e acionamento de saída em ângulos definidos
• Sistemas de temporização de esteiras — posição angular dos eixos de acionamento para sincronização de ciclo
• Controle de ângulo de uso geral — onde quer que uma referência de posição absoluta de 256 passos seja suficiente para a aplicação

Perguntas Frequentes

P1: Qual é a diferença entre E6CP-AG5C e E6CP-AG5C-C?

O encoder principal é idêntico — mesma saída de código Gray de 8 bits, mesmas especificações elétricas, mesma carcaça de 50 mm. O sufixo -C designa uma versão terminada em conector especificamente projetada para conexão direta ao Posicionador de Came H8PS da OMRON. O E6CP-AG5C padrão possui fios soltos (pontas de fio nuas) adequados para fiação geral a qualquer controlador compatível. Escolha com base se você está conectando a um H8PS ou a uma interface personalizada.

P2: Este encoder pode reter sua leitura de posição após a perda de energia?

Sim — como é um encoder absoluto, o E6CP-AG5C emite um código único para cada ângulo do eixo com base em seu padrão de disco óptico interno. Não há bateria, capacitor ou dados armazenados para serem perdidos. Remova a energia, gire o eixo para qualquer posição, restaure a energia: o encoder emite imediatamente o código Gray correto para onde o eixo se encontra agora, sem qualquer sequência de inicialização necessária.

P3: Por que a velocidade máxima de rotação é apenas 1.000 RPM?

O limite de 1.000 RPM reflete a combinação da saída paralela de 8 bits e a frequência máxima de comutação de 5 kHz das saídas de coletor aberto. A 1.000 RPM com 256 posições por revolução, as transições de saída ocorrem a aproximadamente 4,27 kHz — aproximando-se do limite de comutação. Para aplicações de maior velocidade, a OMRON oferece outras famílias de encoders com saída incremental de alta velocidade. Para as aplicações de posicionamento de came e temporização de máquina para as quais o E6CP-AG5C foi projetado, as velocidades de rotação raramente se aproximam de 1.000 RPM.

P4: O E6CP-AG5C é adequado para uso em ambientes com fluido de corte ou lavagem?

A classificação IP50 fornece proteção apenas contra entrada de poeira — não oferece proteção contra água. O E6CP-AG5C não é adequado para exposição direta a refrigerante, áreas de lavagem ou instalação externa sem blindagem mecânica adicional. Para aplicações que exigem resistência à água, a série E6C3-A da OMRON (classificação IP65) é a alternativa apropriada. O E6CP-AG5C foi projetado para instalação em painel de controle ou posições de máquina protegidas onde respingos e umidade não são fatores.

P5: Quantos fios de saída precisam ser conectados ao controlador receptor?

O E6CP-AG5C possui 8 fios de saída de sinal (um por bit, para saída paralela de 8 bits) mais dois fios de alimentação (alimentação e comum), totalizando 10 fios. O controlador ou PLC receptor precisa de 8 canais de entrada digital capazes de ler sinais de coletor aberto (NPN, afundamento) para capturar a palavra de posição completa de 8 bits. Se menos bits forem necessários — por exemplo, apenas 4 bits para resolução de 16 posições — as saídas de ordem inferior podem simplesmente ser deixadas desconectadas, e os bits conectados ainda fornecerão saída de código Gray válida para os canais conectados.
