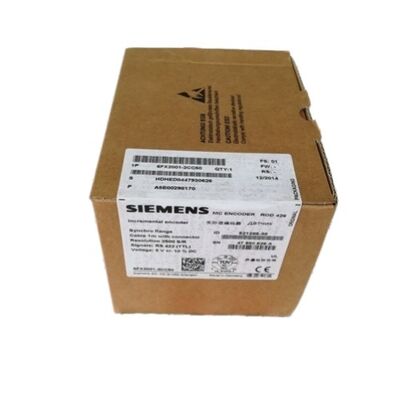

Encoder Incremental Siemens 6FX2001-2CC50

RS 422 (TTL) | 2500 P/R | Flange Síncrono | Eixo de 6mm | 5V | Saída de Cabo Universal | Compatível com SINUMERIK / SIMODRIVE

Feedback de Precisão para Cada Revolução

O controle de movimento só é tão bom quanto o feedback por trás dele. Em uma máquina-ferramenta equipada com SINUMERIK ou um eixo acionado por SIMODRIVE, o encoder é o dispositivo que informa continuamente ao drive onde o eixo realmente está — não onde ele foi comandado para ir, mas onde ele fisicamente chegou. Se esse feedback estiver errado, o loop de controle não pode convergir. Se estiver certo, com 2.500 vezes por revolução em uma interface de sinal que rejeita ruído em distâncias de até 100 metros, o eixo se comporta exatamente como o CNC pretende.

O Siemens 6FX2001-2CC50 é um encoder óptico rotativo incremental com saída diferencial RS 422 (TTL), 2500 pulsos por revolução e uma saída de cabo universal que permite a passagem de cabos axial e radial da mesma carcaça. Ele possui o padrão de flange síncrono que tem sido a referência mecânica para montagem de encoders de controle de movimento Siemens ao longo de décadas de construção de máquinas-ferramenta — tornando-o um encaixe direto na mais ampla gama de instalações SIMODRIVE e SINUMERIK.

Especificações Técnicas

Interface RS 422 (TTL): Por que a Sinalização Diferencial Importa na Fábrica

Um gabinete de máquina-ferramenta não é um ambiente elétrico silencioso. Inversores de frequência comutem quilowatts em alta frequência nas proximidades. Contatores geram picos indutivos. Longas passagens de cabos atravessam conduítes compartilhados com fiação de energia. Nesse contexto, um sinal TTL de encoder single-ended — referenciado ao terra — capta interferência proporcional ao comprimento do cabo e à proximidade de fontes de ruído.

O RS 422 elimina essa vulnerabilidade transmitindo cada sinal como um par diferencial: dois fios transportando tensões complementares. O receptor mede a diferença entre o par, não a tensão absoluta de nenhum dos fios. Qualquer ruído que se acople ao cabo afeta ambos os fios igualmente, de modo que sua contribuição se cancela no receptor. O resultado é um sinal que chega limpo em passagens de cabo de até 100 metros — muito além do que o TTL single-ended poderia sustentar no mesmo ambiente.

Para a resolução de 2.500 P/R do 6FX2001-2CC50 em velocidades típicas de servo, a frequência máxima de escaneamento de 300 kHz é o limite elétrico. A uma velocidade de eixo de 6.000 RPM, o encoder gera 250.000 pulsos por segundo — bem dentro desse limite — dando à placa de controle SIMODRIVE bastante margem de qualidade de sinal, mantendo-se dentro da especificação da interface.

2500 Pulsos Por Revolução: Detalhe Suficiente para Usinagem de Alta Qualidade

A resolução em um encoder incremental determina o menor incremento angular que o drive pode detectar e responder. A 2.500 P/R, um pulso corresponde a 0,144° de rotação do eixo. Após a avaliação em quadratura interna do drive (avaliação ×4 de A e B), a resolução efetiva atinge 10.000 contagens por revolução — passos angulares de 0,036°.

Para um eixo de alimentação linear com uma fuso de esferas de passo de 5mm, 10.000 contagens por revolução se traduzem em uma resolução linear de 0,5 µm por contagem. Para um fuso de centro de torneamento operando em modo de eixo C durante o torneamento de contorno, 2.500 P/R fornece a granularidade angular necessária para interpolação suave. Este nível de resolução cobre as demandas de usinagem CNC de precisão na maioria das aplicações padrão.

Saída de Cabo Universal: Um SKU, Duas Opções de Roteamento

O recurso "saída de cabo universal" vale a pena ser compreendido antes de fazer o pedido. O ponto de saída do cabo do 6FX2001-2CC50 foi projetado para acomodar tanto o roteamento axial (saída do cabo paralela ao eixo) quanto o roteamento radial (saída do cabo perpendicular ao eixo) da mesma carcaça. Essa flexibilidade significa que um número de peça funciona em configurações de máquina onde o encoder deve rotear seu cabo em diferentes direções — eliminando a necessidade de manter variantes axiais e radiais separadas para a mesma resolução.

As variantes relacionadas 6FX2001-2EC50 (conector de flange radial) e 6FX2001-2GC50 (conector de flange axial) oferecem opções de direção fixa quando um conector fixo é preferido. O modelo universal CC50 com o cabo pré-conectado de 1m é a escolha mais flexível para retrofits e inventários de manutenção de configuração mista.

Flange Síncrono: O Padrão Mecânico que Resistiu ao Teste do Tempo

A flange síncrono é uma interface mecânica padronizada para montagem de encoders, usando um corpo de flange retificado de precisão que se encaixa em um recesso correspondente na placa final do motor ou da máquina, e uma braçadeira que garante a concentricidade sem encaixe rígido. Essa abordagem tolera os pequenos desalinhamentos de acoplamento e as diferenças de expansão térmica que existem em montagens de máquinas reais sem transmitir cargas de flexão ao eixo do encoder.

A montagem com flange síncrono do 6FX2001-2CC50 é mecanicamente compatível com a ampla população de máquinas-ferramenta equipadas com SINUMERIK e SIMODRIVE que usaram este padrão ao longo de décadas, tornando-o simples de usar como um encoder de substituição sem modificar a interface de montagem do encoder da máquina.

Compatibilidade com Sistemas de Controle Siemens

O 6FX2001-2CC50 é um componente de controle de movimento Siemens testado em sistema e certificado, documentado para uso com:

• SINUMERIK Sistemas CNC (incluindo 840D sl, 810D e plataformas relacionadas)
• SIMODRIVE 611 Sistemas de acionamento (variantes analógicas e digitais com entrada de encoder TTL)
• SIMOTION Sistemas de controle de movimento
• SIMATIC Controladores de tecnologia com módulos de entrada de encoder
• SINAMICS Sistemas de acionamento com módulos de interface de encoder TTL apropriados

O encoder é classificado dentro da família de encoders de controle de movimento da Siemens como adequado para aplicações de eixo de alimentação e fuso em máquinas-ferramenta onde o encoder é montado diretamente no motor do eixo ou na caixa de engrenagens.

Perguntas Frequentes

P1: Qual é a diferença entre o 6FX2001-2CC50 e o 6FX2001-3CC50?

Ambos são encoders de 2.500 P/R com flange síncrono e eixo de 6mm, e ambos usam a saída de cabo universal. A principal diferença é a interface de saída. O 6FX2001-2CC50 emite sinais diferenciais digitais RS 422 (TTL) diretamente utilizáveis por controladores de acionamento com entrada de encoder TTL. O 6FX2001-3CC50 emite sinais senoidais de 1V pico a pico (formato sin/cos 1Vpp), que requerem uma entrada compatível com sin/cos no drive ou CNC para obter uma resolução de posição mais fina através de interpolação. Verifique a especificação da entrada do encoder do seu drive antes de fazer o pedido — entradas TTL e sin/cos não são intercambiáveis.

P2: Este encoder pode ser usado com módulos de acionamento digital SIMODRIVE 611?

Sim, desde que a unidade de controle digital 611 seja equipada com uma entrada de avaliação de encoder TTL. Muitas unidades de controle de eixo digital SIMODRIVE 611 suportam entrada de encoder incremental RS 422 (TTL) como parte de sua especificação padrão. Confirme a variante exata da placa de controle instalada em seu módulo de acionamento e verifique se ela suporta avaliação de encoder TTL antes de conectar o 6FX2001-2CC50.

P3: O encoder inclui um pulso de referência (sinal Z). Como ele é usado?

O sinal Z é um único pulso de saída uma vez por revolução em uma posição angular precisa. Em sistemas de encoder incremental, o pulso Z é usado para o procedimento de aproximação do ponto de referência (homing) — o drive move o eixo até que o pulso Z seja detectado, estabelecendo uma referência de posição conhecida e repetível após a energização. Sem o homing de referência, a contagem de posição do encoder incremental não tem um ponto de partida definido. O uso correto do pulso Z na configuração de homing do CNC garante que a máquina retorne à mesma posição física todas as vezes.

P4: O que acontece se a tensão de alimentação desviar de exatamente 5V?

O 6FX2001-2CC50 tolera uma variação de ±10% na alimentação de 5V, portanto, opera corretamente em qualquer lugar de 4,5V a 5,5V. Fora dessa faixa, a qualidade do sinal pode degradar. Se a tensão de alimentação for instável ou ruidosa, recomenda-se uma fonte de 5V regulada com desacoplamento adequado próximo ao encoder. Observe que outras variantes da família 6FX2001 com o sufixo "-2N" suportam faixas de tensão de operação mais amplas (10–30V), que podem ser mais adequadas se a regulação precisa de 5V for difícil.

P5: Como o encoder deve ser acoplado mecanicamente para evitar falha prematura dos rolamentos?

O acoplamento rígido direto entre o eixo do encoder e o eixo da máquina não é recomendado. Qualquer desalinhamento residual — angular ou paralelo — se traduz diretamente em cargas radiais e axiais nos rolamentos internos do encoder, encurtando a vida útil. Um acoplamento flexível que acomoda pequenos desalinhamentos (tipicamente menos de 0,1 mm de deslocamento paralelo e menos de 0,5° de desalinhamento angular) deve ser sempre usado entre o eixo do encoder e o eixo acionado. Não acione o eixo do encoder com correia ou corrente sem acoplamento intermediário — as forças laterais da tensão da correia podem exceder a carga radial permissível do eixo.
