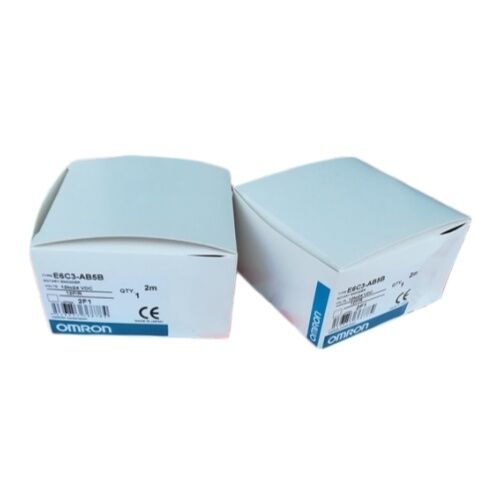

OMRON E6C3-AB5B 12P/R Encoder Rotativo

Absoluto | Saída BCD | Coletor Aberto PNP | 12 Posições/Rev | Carcaça de 50mm | IP65 | 12–24 VCC

Posição que Nunca Precisa de Reset

Existe uma diferença prática entre um sensor de posição que conta pulsos e um que sempre sabe onde está. Encoders incrementais começam do zero e contam a partir daí — confiáveis o suficiente, mas dependentes de uma corrida de referência toda vez que o sistema é energizado. Encoders absolutos mantêm um código único para cada posição do eixo, independentemente do histórico de energia. O E6C3-AB5B 12P/R é deste último tipo: um encoder rotativo absoluto robusto que emite a posição angular atual do eixo no instante em que a energia é aplicada, sem sequência de inicialização, sem ciclo de homing, sem espera.

Parte da série E6C3-A da OMRON, este encoder é construído em uma carcaça compacta de alumínio com diâmetro de 50mm e design de rolamento selado, classificado como IP65 para proteção contra poeira e água de baixa pressão. Sua resolução de 12 posições por revolução e saída BCD o tornam particularmente adequado para aplicações onde o controlador receptor — um CLP, um posicionador de came ou um display de contagem — precisa ler a posição diretamente em código compatível com decimal sem conversão binária complexa no software.

Especificações Técnicas

Saída BCD: Dados de Posição Prontos para Decimal

A maioria dos encoders absolutos na linha E6C3-A usa código Gray ou saída binária — ambos eficazes, mas ambos exigindo que o sistema receptor interprete padrões de bits com peso binário e os converta em valores de posição. A saída BCD adota uma abordagem diferente: cada grupo de 4 bits de saída codifica um dígito decimal diretamente.

Com 12 posições por revolução, a saída do E6C3-AB5B em qualquer posição do eixo corresponde diretamente ao número de posição decimal — de 0 a 11 — expresso em BCD. Quando o eixo está na posição 7, a saída lê a representação BCD de 7. Quando está na posição 11, a saída lê BCD 11. Nenhuma matemática de conversão é necessária no lado do controlador.

Isso é importante em aplicações onde o CLP receptor lida com o valor de posição como um número decimal, onde um display numérico mostra a saída de posição bruta, ou onde o design do sistema se beneficia de códigos de posição diretamente legíveis por humanos. O BCD simplifica a lógica de interface e reduz a sobrecarga de software necessária para interpretar os dados de posição do encoder.

Saída PNP: Fonte de Corrente para Entradas de CLP Padrão

O "B" em E6C3-AB5B identifica a configuração de saída PNP (fonte). No modo PNP, os transistores de saída fornecem corrente — as saídas se conectam à alimentação positiva quando ativas. Este é o companheiro natural para as entradas digitais NPN (sumidouro) encontradas na maioria dos CLPs OMRON e muitas outras famílias de CLPs, onde a entrada requer uma fonte de corrente para registrar um estado alto.

Para aplicações onde o controlador usa entradas PNP (comum em instalações europeias de máquinas-ferramenta e embalagens), a variante relacionada E6C3-AC5B fornece saídas NPN (sumidouro) em vez disso. Sempre confirme a configuração de entrada do controlador receptor antes de especificar o tipo de saída.

12 Posições: A Granularidade Certa para Detecção Angular Grossa

Doze posições por revolução significam uma posição a cada 30°. Essa é exatamente a resolução necessária para aplicações onde os estados significativos são discretos — uma mesa de indexação rotativa de 12 estações, um seletor de 12 posições, um mecanismo de alimentação com 12 posições definidas, ou qualquer tarefa de controle angular onde passos de 30° são a unidade natural de movimento.

A resolução de 12 P/R coloca este encoder em uma categoria diferente de modelos de maior resolução (256, 360, 1024 P/R) que são projetados para monitoramento contínuo de ângulo ou precisão de temporização de came. O E6C3-AB5B 12P/R é construído para confirmação de posição absoluta grosseira — onde você precisa saber qual das 12 estações está ativa, não um ângulo interpolado — e sua saída BCD é perfeitamente adequada a esse caso de uso, já que cada uma das 12 posições é mapeada diretamente para um valor decimal BCD.

IP65 e Construção Robusta: Construído para Ambientes Reais

A série E6C3-A ganha sua designação "robusta" da combinação de sua construção de carcaça e classificações ambientais. A carcaça de liga de alumínio fornece rigidez mecânica e estabilidade térmica na faixa de temperatura de operação de –10°C a +70°C. O eixo de aço inoxidável SUS303 resiste à corrosão leve de atmosferas industriais. Rolamentos selados atrás da carcaça com classificação IP65 evitam que névoa de óleo, partículas metálicas e respingos de água alcancem o disco óptico e a eletrônica.

A classificação de carga radial máxima de 80N é substancialmente maior do que encoders de 50mm mais leves — importante quando correias dentadas ou arranjos de acoplamento geram forças radiais no eixo. A velocidade máxima de 5.000 RPM cobre a maioria das aplicações de indexação rotativa e de disco com margem significativa.

Para instalações externas ou exposição direta à lavagem, a classificação IP65 da série E6C3-A cobre jatos de água, mas não imersão. Para esses ambientes, uma carcaça mais pesadamente selada seria necessária.

Áreas de Aplicação Típicas

O E6C3-AB5B 12P/R serve melhor onde detecção de posição absoluta grosseira, saída compatível com decimal e construção robusta precisam se unir:

• Mesas de indexação rotativa — confirmando qual estação está posicionada sob a cabeça de processo
• Detecção de posição de disco e botão — lendo a posição selecionada em um dial de ajuste manual da máquina
• Sistemas de posicionador de came — entrada de posição para os posicionadores de came H8PS da OMRON e similares
• Máquinas de embalagem e envase — detectando em qual das várias posições rotativas um turrete ou estrela ocupa
• Indexação de esteira — confirmação absoluta de cada posição de parada sem ciclos de homing
• Detecção de posição geral conectada a CLP — em qualquer lugar que exija um valor de posição em um formato que o CLP possa ler diretamente como um inteiro decimal

Perguntas Frequentes

P1: Por que escolher 12 P/R em vez de variantes de maior resolução na mesma série?

Maior resolução nem sempre é melhor. Para aplicações com 12 posições de parada definidas — mesas de indexação, seletores de posição, turretes — um encoder de 12 P/R mapeia cada posição física para exatamente uma posição do encoder, simplificando tanto o design mecânico quanto a lógica do CLP. Não há ambiguidade sobre em qual passo a máquina está, e nenhum filtragem ou janelamento é necessário no software para decidir se uma posição ligeiramente descentralizada é "posição 7" ou não. Modelos de maior resolução fazem sentido para monitoramento contínuo de ângulo; o modelo de 12 P/R faz sentido para confirmação de posição discreta.

P2: Este encoder pode ser conectado diretamente às entradas digitais do CLP SYSMAC da OMRON?

Sim, para variantes de CLP com módulos de entrada NPN (sumidouro) que são compatíveis com dispositivos de saída PNP. O E6C3-AB5B fornece corrente da linha de alimentação positiva, o que corresponde diretamente aos canais de entrada sumidouro nas séries de CLPs CJ, CS, CP e CQM da OMRON. O número de pontos de entrada do CLP necessários é igual ao número de bits de saída ativos para a resolução — para um encoder BCD de 12 P/R, você precisa de pelo menos 4 pontos de entrada para capturar o dígito BCD completo.

P3: Qual é a diferença entre o E6C3-AB5B e o E6C3-AC5B em 12 P/R?

A única diferença é a polaridade do transistor de saída. O AB5B usa saídas PNP (fonte); o AC5B usa saídas NPN (sumidouro). As especificações elétricas, resolução, carcaça, classificação IP e opções de cabo são idênticas. Escolha AB5B para controladores com entradas NPN (sumidouro); escolha AC5B para controladores com entradas PNP (fonte).

P4: O E6C3-AB5B retém sua leitura de posição quando a energia é removida?

Sim, porque é um encoder absoluto. O código de saída é determinado pela posição física do disco óptico — ele reflete onde o eixo realmente está, não onde um contador diz que está. Remova a energia, gire o eixo para qualquer posição dentro das 12 posições, restaure a energia: o encoder emite imediatamente o código BCD correto para a nova posição do eixo sem qualquer sequência de inicialização.

P5: O que acontece com a saída se o eixo for girado além das 12 posições — ele pode lidar com rotação contínua de múltiplas voltas?

O E6C3-AB5B é um encoder absoluto de uma única volta. As 12 posições abrangem uma revolução completa (0 a 11, cada uma a 30°). Na transição entre a posição 11 e a posição 0, a saída simplesmente se repete — a posição 11 é seguida pela posição 0 no próximo passo. O encoder não tem capacidade de contagem de múltiplas voltas. Se a aplicação exigir o rastreamento de múltiplas revoluções, um encoder absoluto de múltiplas voltas (como o E6C3-AB5B operando através de um trem de engrenagens para uma unidade capaz de múltiplas voltas) ou uma combinação deste encoder com lógica de contagem de revolução separada seria necessária.
