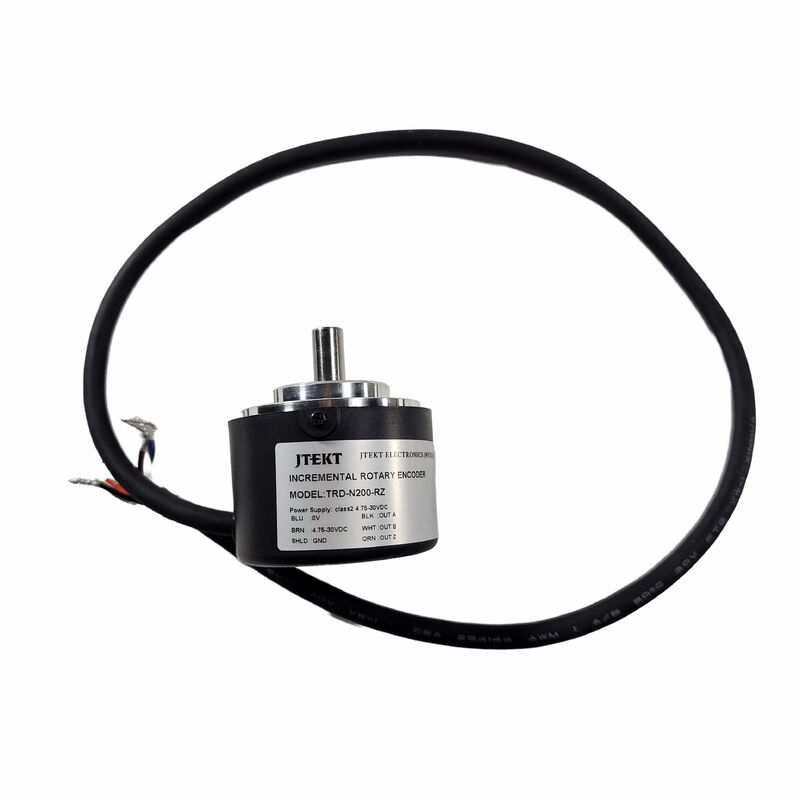

JTEKT TRD-N200-RZ Codificador rotativo incremental
Visão geral do produto
O JTEKT TRD-N200-RZ é um codificador rotativo incremental projetado para feedback de posição e velocidade industrial.que permitam aos sistemas de controlo monitorizar o movimento de rotação e calcular a velocidade.
O seu invólucro compacto permite a sua instalação em máquinas com espaço de montagem limitado.
Características fundamentais
-
Codificador rotativo incremental para a retroalimentação de posição e velocidade
-
200 pulsos por revolução
-
Saída bifásica com sinal de origem de acção directa
-
Configuração de saída de pólo totem
-
Ampla gama de tensões de alimentação em CC
-
Projeto compacto para máquinas industriais
-
Eje sólido para acoplamento mecânico
Especificações técnicas
| Parâmetro |
Especificações |
| Marca |
JTEKT |
| Modelo |
TRD-N200-RZ |
| Tipo de produto |
Encodificador rotativo incremental |
| Resolução |
200 P/R |
| Sinais de saída |
Bifásico + origem |
| Tipo de saída |
Totem-pole |
| Tensão de alimentação |
40,75 ̊30 V DC |
| Diâmetro da carcaça |
50 mm |
| Profundidade da habitação |
35 mm |
| Diâmetro do eixo |
8 mm |
Aplicações industriais
O TRD-N200-RZ pode ser utilizado em equipamentos industriais que exijam retroalimentação por rotação, incluindo:
-
Máquinas e aparelhos de produção automatizados
-
Sistemas de transporte e manuseio de materiais
-
Equipamento de embalagem
-
Monitorização da velocidade do motor
-
Mecanismos de posicionamento e indexação
-
Sistemas industriais de controlo de movimento
Perguntas Frequentes
Q1: Para que é utilizado o JTEKT TRD-N200-RZ?
Fornece feedback rotativo incremental para monitoramento de posição e velocidade.
Q2: Qual é a sua resolução?
O codificador fornece 200 pulsos por revolução.
P3: Que tensão de alimentação é necessária?
O seu intervalo de alimentação especificado é de 4,75-30 V DC.
P4: Que tipo de saída utiliza?
Ele usa sinais de duas fases com uma saída de origem e uma interface totem-pole.
