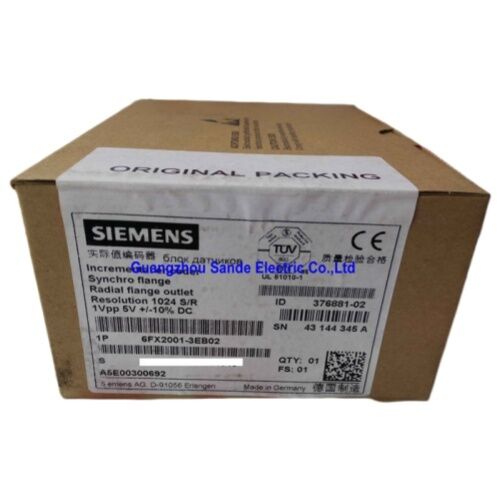

Codificador incremental Siemens 6FX2001-3EB02 - Feedback de precisão Sin/Cos para controle de movimento industrial

Quando sua máquina CNC ou servoacionamento exige feedback em que você realmente pode confiar, o Siemens 6FX2001-3EB02 atende. Este codificador rotativo optoeletrônico combina uma saída senoidal limpa de 1 Vpp com1.024 pulsos por revolução, tornando-o uma escolha ideal para engenheiros que executam plataformas SINUMERIK, SINAMICS, SIMOTION ou SIMATIC.

O que faz este codificador se destacar

Basicamente, o 6FX2001-3EB02 usa varredura optoeletrônica de um disco de indexação – um LED ilumina o padrão de linha do disco e elementos fotoeletrônicos captam as transições claro-escuro resultantes. O resultado: dois sinais de trilha senoidais (A e B) deslocados em 90°, mais um pulso de referência (R), entregue em um nível de sinal de1 Vpp sen/cospara a eletrônica a jusante.

Essa interface senoidal analógica é o verdadeiro diferencial. Ao contrário dos codificadores TTL padrão que emitem ondas quadradas digitais, o sinal de 1 Vpp transporta dados de forma de onda interpoláveis ​​– o que significa que o sistema de controle pode dividir matematicamente cada período em centenas de subcontagens, levando a resolução efetiva muito além das 1.024 linhas básicas.

Resumo das especificações técnicas

Construído para ecossistemas de controle de movimento da Siemens

Este codificador não é apenas um sensor genérico — é umcomponente certificado e testado pelo sistemaotimizado para toda a família de automação Siemens:

• SINUMERIKSistemas CNC (fresamento, torneamento, retificação)
• SINAMICAunidades servo e vetoriais
• SIMOÇÃOcontroladores de movimento
• SIMÁTICOsistemas lógicos programáveis

Emparelhá-lo com drives Siemens SIMODRIVE ou SINAMICS que processam nativamente o sinal diferencial de 1 Vpp significa zero hardware de condicionamento adicional – um caminho de sinal limpo e validado do eixo ao controlador.

Onde este codificador é colocado em funcionamento

Onde quer que a posição angular precisa ou o feedback de velocidade não sejam negociáveis, o 6FX2001-3EB02 se encaixa perfeitamente:

• Centros de usinagem CNC multieixos— rastreamento de fuso e eixo linear em tempo real
• Linhas de montagem automatizadas— mantendo o transportador e o movimento robótico sincronizados
• Máquinas de impressão e embalagem— registro rigoroso no manuseio da web em alta velocidade
• Prensas formadoras de metal— feedback confiável da posição do curso sob vibração contínua

O design do flange sincronizado torna a montagem do eixo limpa e repetível, enquanto a orientação radial do conector proporciona flexibilidade no roteamento de cabos em gabinetes apertados.

Nota de pedido e compatibilidade

O 6FX2001-3EB02 pertence à família mais ampla de codificadores incrementais 6FX2001 da Siemens, que abrange múltiplas interfaces de saída — 1 Vpp sen/cos, RS 422/TTL e HTL — em várias resoluções. Se o seu controlador de inversor exigir uma saída digital TTL/RS 422 em vez do formato analógico sen/cos, o6FX2001-2EB02variante oferece o mesmo formato mecânico com uma interface elétrica diferente.

Perguntas frequentes

Q1: O que diferencia a saída sen/cos de 1 Vpp de um codificador TTL padrão?

O sinal senoidal permite que o controlador do inversor interpole dentro de cada ciclo de pulso, fornecendo uma resolução efetiva muito mais precisa do que as 1.024 linhas brutas. Os encoders TTL emitem pulsos discretos sem dados de subperíodo — mais simples de conectar, mas sem espaço de interpolação.

P2: Para quais plataformas Siemens este codificador é certificado?

Possui certificação de sistema para controles CNC SINUMERIK, drives SINAMICS, controladores de movimento SIMOTION e sistemas SIMATIC. Ele também é amplamente utilizado com unidades SIMODRIVE 611 legadas. Sempre confirme se a porta de feedback do seu inversor aceita uma entrada analógica sen/cos de 1 Vpp antes da instalação.

Q3: Este codificador funcionará com servo drives de terceiros?

Sim — qualquer inversor ou controlador equipado com uma entrada de encoder sen/cos diferencial de 1 Vpp pode funcionar com o 6FX2001-3EB02. Esta interface é amplamente adotada em plataformas servo industriais europeias e asiáticas. Verifique as especificações de entrada do codificador do seu controlador específico para confirmar a compatibilidade.

Q4: Qual a distância que o cabo do codificador pode percorrer do codificador até o inversor?

A documentação técnica da Siemens especifica um comprimento máximo de cabo de150 metrospara a interface sen/cos de 1 Vpp. Para melhor integridade do sinal em trechos mais longos, use cabo codificador de par trançado blindado com aterramento adequado em ambas as extremidades.

Q5: Quais são os requisitos de montagem mecânica?

O 6FX2001-3EB02 usa umflange síncrono (sincro)para montagem direta no eixo ou na manga do motor, aceitando um6 mm de diâmetrohaste. O conector de flange radial mantém a saída do cabo compacta – útil quando o espaço de instalação é limitado.

Número da peça:6FX2001-3EB02 |Fabricante:Siemens AG |Série:SIMODRIVE / Codificadores de controle de movimento |Interface:Sin/Cos 1 Vpp |Resolução:1.024 P/R
