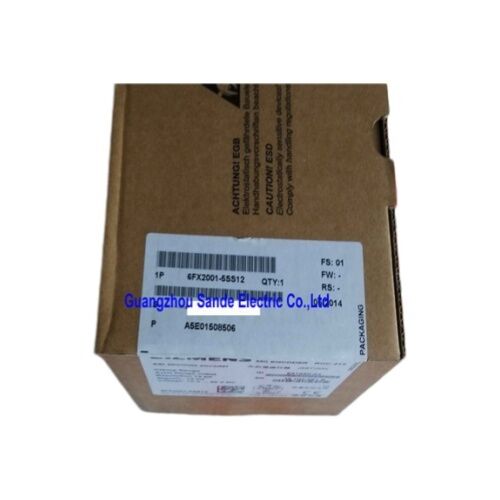

Encoder de Valor Absoluto Siemens 6FX2001-5SS12

Giro Único | 13 Bits SSI | Flange de Fenda | IP67 | Projetado para Ecossistemas de Controle de Movimento Siemens

Precisão que Não Precisa de um Ponto de Partida

Toda vez que uma máquina é ligada, um encoder incremental começa do zero e trabalha para retornar a um ponto de referência conhecido. É uma rotina que consome tempo, adiciona ciclos de desgaste e introduz erros ocasionais de homing quando algo dá errado no meio do ciclo.

O Siemens 6FX2001-5SS12 adota uma abordagem diferente. Como um encoder de valor absoluto de giro único, ele emite um código de posição exclusivo para cada posição angular em toda a faixa de 360° — desde o momento em que a energia é aplicada. Sem corrida de referência. Sem perda de dados de posição. O sistema de controle sabe exatamente onde o eixo está, instantaneamente.

Especificações Técnicas

Resolução de 13 Bits — O Que Isso Realmente Significa na Fábrica

Treze bits se traduzem em 8.192 posições discretas por revolução. Em outras palavras, o encoder resolve o movimento angular em aproximadamente 0,044° por passo. Combinado com uma precisão mecânica de ±27 segundos de arco — apenas ±0,0074° — esse nível de precisão é bem adequado para tarefas exigentes de controle de movimento onde a repetibilidade posicional afeta diretamente a qualidade da peça.

Para contexto: a um raio de 100 mm, ±27 segundos de arco correspondem a uma incerteza posicional linear de aproximadamente ±0,013 mm. Esse é o tipo de tolerância que importa em contorno de máquinas-ferramenta, controle de juntas robóticas e equipamentos de montagem de precisão.

Interface SSI — Confiável, Determinística, Resistente a Ruído

A Interface Serial Síncrona (SSI) tem sido um pilar na detecção de posição industrial por décadas, e por um bom motivo. Ela usa transmissão de sinal diferencial, o que lhe confere forte imunidade a ruído elétrico em ambientes com drives de frequência variável, motores grandes ou outras fontes de EMI operando nas proximidades.

A SSI também é determinística: o controlador inicia a transferência de dados com uma sequência de pulsos de clock, e o encoder responde com sua palavra de posição em um tempo fixo e previsível. Não há atrasos de arbitragem de barramento, nem tratamento de colisões — apenas dados de posição limpos e sincronizados com o clock sob demanda. Para loops de controle de movimento críticos em tempo, essa previsibilidade é tão valiosa quanto a própria precisão.

Projetado para Viver Dentro da Automação Siemens

O 6FX2001-5SS12 não é apenas um encoder SSI genérico — é um componente de controle de movimento Siemens que foi testado em sistema e certificado para integração direta com:

• SINUMERIK Sistemas CNC (incluindo 840D sl e plataformas relacionadas)
• SINAMICS Sistemas de acionamento (conectados via Módulos de Sensor SMC ou SME)
• SIMOTION Sistemas de controle de movimento
• SIMATIC Controladores lógicos programáveis com módulos de tecnologia

Isso importa na prática. Componentes testados em sistema eliminam suposições sobre configuração de parâmetros, pinagens de conectores e temporização de sinais. Quando algo precisa de comissionamento ou solução de problemas, a cadeia de documentação Siemens cobre este encoder como parte do ecossistema — não como um dispositivo externo de terceiros.

IP67 e -40°C: Classificações Ambientais Sério

A classificação IP67 confirma a proteção contra imersão temporária completa em água — muito além do que a maioria das máquinas-ferramenta ou ambientes de montagem jamais exigirão. A entrada de poeira é totalmente bloqueada. Para aplicações próximas a estações de refrigeração ou lavagem, essa classificação oferece margem genuína, não apenas uma caixa de seleção de conformidade.

O limite operacional de lado frio de -40°C é igualmente notável. A maioria dos encoders industriais atinge o limite em -10°C ou -20°C. O 6FX2001-5SS12 lida com ambientes de armazenamento a frio, instalações externas em climas frios ou aplicações onde a máquina fica em uma instalação sem aquecimento durante a noite antes do início do turno da manhã.

Flange de Fenda, M23 Axial — Detalhes de Instalação

O design da flange de fenda (flange de aperto) permite montagem axial segura em um eixo sem exigir um ajuste de furo de precisão — a gola da flange agarra o eixo mecanicamente assim que apertada. Combinado com o eixo sólido de 10 mm e a orientação do conector M23 axial, a pegada de instalação é compacta e a saída do cabo ocorre de forma limpa ao longo do eixo, reduzindo o risco de interferência do cabo em espaços apertados.

O conector M23 é um formato de conector circular industrial padrão amplamente utilizado em produtos de encoder Siemens, portanto, conjuntos de cabos existentes de sistemas compatíveis são frequentemente reutilizáveis.

Perguntas Frequentes

P1: O 6FX2001-5SS12 requer uma corrida de ponto de referência após a energização?

Não. Como um encoder absoluto, ele emite um valor de posição exclusivo para cada ângulo do eixo a partir do momento em que a energia é aplicada. O sistema de controle recebe a posição atual imediatamente — nenhum ciclo de homing é necessário.

P2: Como este encoder é conectado a um sistema de acionamento SINAMICS?

O 6FX2001-5SS12 se conecta a drives SINAMICS através de um Módulo de Sensor SINAMICS — seja a variante SMC (Montado em Gabinete) ou SME (Montado em Motor), dependendo da sua topologia de acionamento. O módulo sensor lida com o protocolo SSI e apresenta os dados de posição ao controlador de posição interno do drive.

P3: Qual é a diferença entre o 6FX2001-5SS12 e o 6FX2001-5QS12?

Ambos são encoders absolutos de giro único de 13 bits SSI com as mesmas especificações elétricas. A principal diferença física é a orientação do conector: o 6FX2001-5SS12 tem um soquete de flange axial (o cabo sai ao longo do eixo), enquanto o 6FX2001-5QS12 tem um soquete de flange radial (o cabo sai perpendicular ao eixo). Escolha com base na sua geometria de instalação e restrições de roteamento de cabos.

P4: Este encoder é compatível com controladores SSI de terceiros, ou apenas com sistemas Siemens?

O protocolo SSI em si é um padrão industrial aberto, portanto, o 6FX2001-5SS12 pode ser interligado com qualquer controlador compatível com SSI, desde que os requisitos de frequência de clock, comprimento da palavra de dados e tensão de alimentação sejam atendidos. Dito isso, ele é especificamente projetado, testado e documentado como parte do ecossistema de automação Siemens, portanto, a integração nativa com as plataformas SINUMERIK, SINAMICS e SIMOTION sempre será o caminho mais direto.

P5: Qual é o comprimento máximo de cabo suportado com SSI nesta resolução?

O comprimento do cabo SSI depende da frequência do clock — velocidades de clock mais baixas permitem comprimentos de cabo mais longos. Em taxas de clock SSI típicas usadas com encoders de 13 bits (cerca de 100–200 kHz), comprimentos de cabo de até 100 metros são geralmente alcançáveis usando cabo blindado apropriado. Para recomendações exatas, consulte a documentação do Módulo de Sensor SINAMICS relevante para sua instalação.
