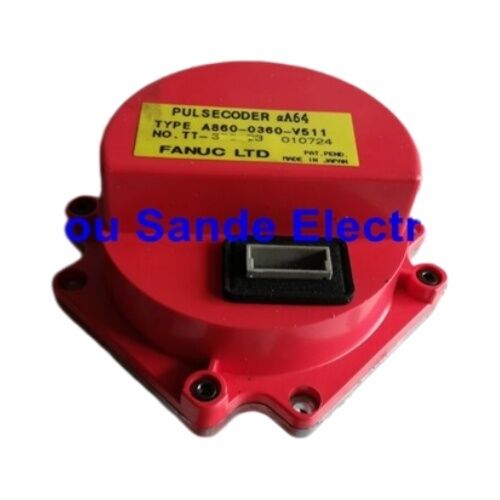

FANUC A860-0360-V511 Pulsecoder — αA64 Codificador Absoluto com Super Capacitor para Servomotores FANUC Série Alpha

Marca: FANUC

Designação: αA64 (Alpha Absoluto 64K)

Números de Peça: A860-0360-V511 / A8600360V511 Conector de 14 pinos

Tipo Absoluto | Super Capacitor | Em Estoque

A Era da Tampa Vermelha — Ainda Operando Milhões de Máquinas

Antes que a série αi da FANUC se tornasse a plataforma dominante em máquinas-ferramenta modernas, uma geração anterior de servomotores AC FANUC Alpha funcionava — e continua funcionando — em instalações de fabricação em todo o mundo. Identificáveis pela distinta tampa traseira plástica vermelha que cobre o conjunto do codificador, esses motores foram instalados em enormes quantidades em centros de usinagem, centros de torneamento e equipamentos multieixos durante o final dos anos 1980 até os anos 2000. Muitas dessas máquinas ainda estão em uso produtivo diário.

O FANUC A860-0360-V511 é o pulsecoder tipo αA64 para as variantes de maior porte desta série Alpha. É um codificador absoluto — 64.000 pulsos por revolução, retenção de posição multirvolta, sem necessidade de bateria externa — que se monta na parte traseira do servomotor, dentro da familiar carcaça da tampa vermelha. Quando este codificador falha, a máquina perde sua referência de posição e o eixo para. O caminho de substituição é direto: o A860-0360-V511 correto instalado no motor que o carregava originalmente.

O Que Torna o V511 Distinto Dentro da Família A860-0360

A série A860-0360 abrange várias variantes de pulsecoder que compartilham a mesma designação de codificador absoluto αA64, mas diferem na configuração física e na tecnologia de retenção de posição. Compreender onde o V511 se encaixa evita um erro de pedido custoso.

A característica distintiva crítica do V511 é seu super capacitor embutido para retenção de posição absoluta. Onde outras variantes desta série dependem de uma bateria externa no amplificador servo para preservar dados de posição absoluta multirvolta durante períodos de desligamento, o V511 carrega seu próprio armazenamento de energia capacitiva interno. Quando a energia da máquina é removida, o super capacitor fornece a energia necessária para manter a contagem de posição interna do codificador durante o intervalo de desligamento, eliminando a dependência da bateria externa para esta função no lado do codificador.

A consequência prática no nível da máquina depende de como o sistema foi originalmente configurado — mas para motores que foram enviados com o V511, a arquitetura de retenção de posição faz parte do projeto do sistema. Como todos os substitutos de pulsecoder, combinar o número exato da peça na etiqueta do codificador do motor é o procedimento de verificação correto antes de fazer o pedido.

Referência Técnica

Dados referenciados cruzadamente da documentação de servomotores FANUC série Alpha e registros técnicos verificados de fornecedores especializados.

64K Absoluto — O Que a Resolução e o Tipo Significam na Prática

Duas propriedades definem como um pulsecoder se comporta como um dispositivo de feedback: sua resolução e se é absoluto ou incremental. Ambos importam para a operação diária da máquina.

Resolução: 64.000 ppr. Cada revolução completa do eixo do motor é dividida em 64.000 intervalos de medição discretos. Em um eixo servo que aciona um fuso de esferas com um passo de 10 mm, 64.000 contagens por revolução dão ao loop de feedback uma granularidade de posição de aproximadamente 0,16 micrômetros por contagem na saída do fuso — bem além da precisão dos componentes mecânicos na máquina-ferramenta típica que este codificador atende. A resolução do codificador não é o fator limitante no desempenho de posicionamento desses sistemas. O que a resolução 64K influencia significativamente é a qualidade do feedback de velocidade em baixas taxas de avanço, onde a densidade de contagem mantém o loop de controle de velocidade suprido com dados de feedback finos e regulares, em vez de rajadas de pulsos grosseiras.

Tipo absoluto. Um codificador absoluto mantém um endereço de posição completo em ciclos de desligamento. Quando a máquina liga após um desligamento — seja planejado ou não planejado — o sistema servo lê a posição armazenada do codificador e sabe imediatamente onde o eixo está. Sem retorno de referência, sem movimento de homing, sem intervenção do operador. A máquina está pronta para funcionar de onde parou. Esta é uma vantagem operacional significativa em equipamentos que podem parar inesperadamente devido a interrupção de energia, parada de emergência ou condição de falha, e onde o re-homing de todos os eixos antes de retomar a produção adiciona tempo e complexidade procedural à recuperação.

O super capacitor no V511 é o mecanismo que faz a propriedade absoluta funcionar durante os intervalos de desligamento — ele armazena energia suficiente para manter a eletrônica de rastreamento de posição interna do codificador enquanto a energia externa está ausente.

A Família de Motores FANUC Alpha com Tampa Vermelha

O A860-0360-V511 pertence ao grupo de maior porte dentro da linha de codificadores FANUC Alpha. A FANUC fabricou dois tamanhos físicos distintos de pulsecoder αA64:

A variante menor — encontrada em motores Alpha muito compactos, incluindo os tamanhos de quadro α1, α2 e αM2.5 — usa o número de peça A860-0360-T001 e uma carcaça física diferente. Não é intercambiável com o V511.

A variante maior — usada em toda a linha de motores Alpha, do quadro α3 para cima — é a série A860-0360 em suas formas T201, V501 e V511. Estes compartilham a mesma carcaça física e geometria de acoplamento. As diferenças de sufixo dentro deste grupo refletem a geração, a configuração do conector e o método de retenção de posição. Motores equipados com codificadores A64 no sistema de numeração de peças FANUC são identificados pelos dígitos "75" no final do número do modelo de 12 caracteres do motor (por exemplo, A06B-0xxx-Bx75), que é um método confiável de verificação cruzada quando a etiqueta do codificador em si está pouco clara ou danificada.

Variantes A860-0360 — Navegando pela Família

Vários números de peça compartilham a designação αA64 e a mesma compatibilidade com motores FANUC série Alpha. As diferenças entre eles importam para o fornecimento:

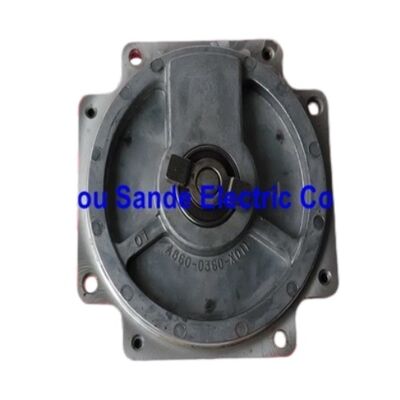

A referência cruzada entre A860-0360-V511 e A860-0356-X011 também aparece na documentação do fornecedor — ambos os identificadores foram usados em associação com esta configuração de codificador. Como sempre, a etiqueta do codificador no motor em manutenção é a referência definitiva.

Por Que Esses Codificadores Falham — e o Que Esperar

Os codificadores FANUC série Alpha com tampa vermelha estão em uso contínuo há décadas, e os modos de falha são bem compreendidos na comunidade de serviço FANUC.

Contaminação ou degradação do disco óptico. O codificador funciona passando luz através de um disco óptico de precisão gravada. A contaminação por vapor de refrigerante, névoa de óleo ou poeira metálica que entra no endbell — seja por desgaste da vedação, pontos de entrada de cabo ou ciclos térmicos repetidos — pode degradar a qualidade do sinal ao longo do tempo. Os primeiros sinais incluem condições de alarme marginais que aparecem intermitentemente e desaparecem na reinicialização; eventualmente, o sinal cai abaixo do limiar de aceitação do amplificador e resulta em um alarme de codificador rígido.

Degradação do super capacitor. No V511, o capacitor que mantém a posição absoluta durante o desligamento tem uma vida útil finita. Um capacitor que se degradou suficientemente não manterá mais os dados de posição mesmo durante breves interrupções de energia. O sintoma é a máquina perder sua referência de posição absoluta após ciclos de energia — exigindo um retorno de referência que não deveria ser necessário com um codificador absoluto funcional. O capacitor é interno ao conjunto do codificador e não é um componente substituível em campo separadamente.

Desgaste do acoplamento mecânico. O acoplamento entre o eixo do motor e a entrada do codificador transfere a rotação sem permitir que o desalinhamento do eixo aplique força radial ao rolamento interno do codificador. O desgaste do acoplamento ao longo do tempo permite que o desalinhamento chegue ao rolamento do codificador, produzindo ruído, aumento do arrasto do rolamento e, eventualmente, erros de sinal do codificador.

Quando um alarme relacionado ao codificador aparece, a sequência de diagnóstico ainda deve começar com o cabo do codificador — verifique a integridade da conexão e a condição do cabo antes de concluir que o próprio codificador é a falha. Se a inspeção do cabo estiver limpa e o alarme persistir, o codificador é o próximo candidato à substituição.

Notas de Manuseio e Instalação

O A860-0360-V511, como todos os pulsecoders ópticos FANUC, requer manuseio apropriado para um instrumento óptico de precisão. O conjunto do disco interno e o rolamento são os componentes que determinam o desempenho do codificador, e ambos são sensíveis a choques mecânicos e contaminação.

Mantenha o codificador em sua embalagem até o momento da instalação. Não bata na carcaça nem aplique força axial ao eixo do codificador. Ao remover o codificador antigo do motor, observe a orientação do acoplamento — o acoplamento de substituição (recomendado instalar novo a cada troca de codificador) deve ser posicionado corretamente para engatar os recursos de acionamento do eixo do motor antes que o codificador seja assentado.

A carcaça da tampa plástica vermelha deve ser manuseada sem tocar na janela óptica ou nas superfícies de interface do acoplamento. Uma vez instalado, verifique a condição de vedação da tampa antes de retornar o motor ao serviço — a proteção do endbell depende da tampa estar corretamente assentada e vedada.

FAQ

P1: O A860-0360-V511 possui um super capacitor em vez de depender de uma bateria externa. Isso significa que a bateria do amplificador não é mais necessária?

O super capacitor no V511 gerencia a retenção de posição dentro do próprio codificador, mas a configuração da bateria do sistema servo geral depende de como o amplificador FANUC e o controlador CNC gerenciam os dados de posição absoluta no nível do sistema. Amplificadores servo FANUC dessa época geralmente mantêm sua própria bateria para funções de backup além do codificador — incluindo armazenamento de parâmetros e, em algumas configurações, rastreamento de contagem absoluta multirvolta no nível do amplificador. Se o amplificador ainda requer sua bateria quando o V511 é instalado depende do modelo específico do amplificador e da configuração do sistema. O capacitor autônomo do codificador elimina a dependência da bateria para retenção de posição no nível do codificador, mas antes de remover a bateria do amplificador com base nessa suposição, verifique os requisitos de função da bateria do amplificador em seu próprio manual de instruções. Remover uma bateria da qual o amplificador depende para retenção de parâmetros ou contagem pode causar perda adicional de dados.

P2: O A860-0360-V511 pode ser substituído pelo A860-0360-V501 ou A860-0360-T201 se o V511 não estiver disponível?

O encaixe físico é compatível entre as variantes A860-0360 de quadro maior — as dimensões da carcaça e a interface de acoplamento são as mesmas para T201, V501 e V511. A diferença funcional é o método de retenção de posição: o V511 usa um super capacitor embutido, enquanto o T201 e o V501 dependem da bateria externa do amplificador para retenção de posição absoluta. Substituir um T201 ou V501 em um sistema projetado em torno do V511 significa que a retenção de posição absoluta durante eventos de desligamento dependerá agora da bateria do amplificador em vez do capacitor próprio do codificador. Se a bateria do amplificador estiver presente e funcional, a posição absoluta ainda deve ser mantida corretamente. No entanto, para instalações onde o V511 foi especificado por um motivo — como aplicações onde a bateria do amplificador foi intencionalmente omitida do projeto do sistema — essa substituição altera a dependência de bateria do sistema de uma forma que precisa ser considerada antes de prosseguir. Sempre verifique a configuração instalada da máquina específica antes de assumir a substituibilidade direta.

P3: Minha máquina está exibindo um alarme de codificador na inicialização após uma interrupção de energia. A posição absoluta foi perdida. Isso confirma que o super capacitor do V511 falhou?

A perda de posição após uma interrupção de energia é um forte indicador de que o super capacitor não está mais mantendo a carga durante o período de desligamento, mas não é a única causa possível. Antes de concluir que o capacitor falhou, considere a duração da interrupção de energia — um super capacitor armazena uma quantidade finita de energia, e uma interrupção muito longa (várias horas ou mais, dependendo do estado do capacitor e do consumo de energia interno do codificador) pode esgotar até mesmo um capacitor saudável. Se a perda de posição ocorrer apenas após eventos de desligamento de longa duração, mas não após interrupções breves, o capacitor ainda pode ter capacidade parcial restante. Se a posição for perdida mesmo após ciclos de energia muito breves — alguns segundos ou menos — o capacitor falhou. Em ambos os casos, o conjunto do codificador requer substituição porque o capacitor é integrado à unidade e não pode ser substituído separadamente em campo.

P4: Como confirmo qual variante A860-0360 está instalada atualmente em meu motor sem ler a etiqueta do codificador?

O número do modelo do motor fornece uma verificação cruzada: motores FANUC série Alpha equipados com codificadores A64 carregam "75" como os dois últimos dígitos de sua designação de modelo de 12 caracteres — por exemplo, um motor rotulado A06B-0xxx-Bx75 tem um codificador A64. Isso confirma o tipo de codificador, mas não identifica o sufixo específico da variante (T201 vs V501 vs V511). Para identificação da variante, a etiqueta do codificador no endbell traseiro é a única fonte confiável — ela mostrará o número de peça completo A860-0360-VXXX ou A860-0360-TXXX. Se a etiqueta estiver ilegível devido a desgaste, contaminação por óleo ou danos físicos, um representante de serviço FANUC ou uma instalação de reparo especializada com equipamento de teste pode identificar a variante do codificador por meio de testes funcionais. Não assuma a variante apenas pelo número do modelo do motor, e não substitua entre variantes sem entender as implicações de retenção de posição descritas na FAQ anterior.

P5: O A860-0360-V511 é reparável se o super capacitor falhar, ou todo o codificador deve ser substituído?

Os pulsecoders FANUC série Alpha geralmente não são reparáveis a um padrão que restaure a confiabilidade de desempenho original. O conjunto óptico integrado, o acoplamento retificado de precisão, o rolamento interno e o super capacitor são fabricados como uma unidade combinada em condições controladas. O reparo em campo apenas do capacitor — soldar um capacitor de substituição na PCB do codificador — é tecnicamente possível, mas acarreta riscos significativos: o disco óptico e o rolamento ficam expostos durante a desmontagem, a contaminação ou a perturbação mecânica durante o reparo podem degradar a qualidade do sinal, mesmo que a substituição do capacitor em si seja bem-sucedida, e a unidade reparada não tem uma linha de base de desempenho verificada após a remontagem. Instalações de reparo servo especializadas com equipamento de teste apropriado e condições de sala limpa oferecem serviços de reconstrução de codificadores com termos de garantia variados. Para a maioria das operações de manutenção industrial, a substituição direta por uma unidade conhecida e boa e a devolução da unidade defeituosa para crédito de troca é o caminho mais rápido e de menor risco para restaurar a disponibilidade da máquina.
