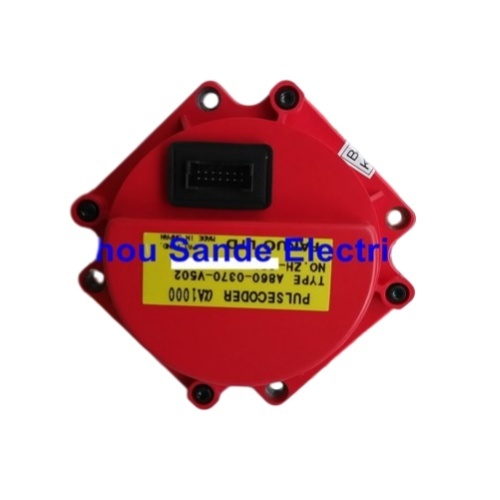

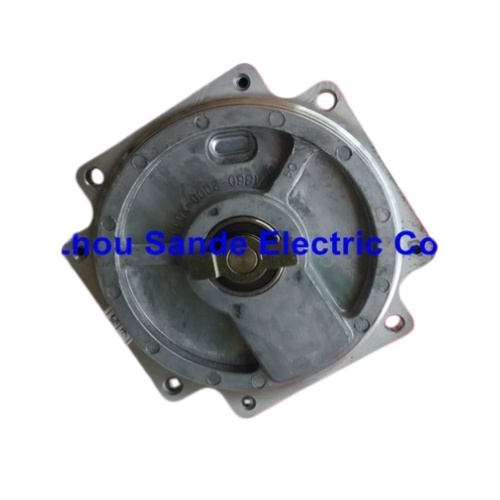

FANUC A860-0370-V502 Pulsecoder Alpha (aA1000)

Tipo Absoluto | 1.000.000 Pulsos/Rev | Saída Serial | Servomotores FANUC Alpha AC Séries a3 / a6 / a12 / a22 / a30 / a40 / aM | Sem Cabo Embutido | Fabricado no Japão

O Encoder Que Lembra Onde Está

Aproxime-se de uma máquina-ferramenta equipada com um sistema servo FANUC Alpha e ligue-a. Em segundos, cada eixo sabe exatamente onde está — sem ciclo de homing, sem retorno lento de referência, sem esperar que cada eixo rasteje de volta a um ponto de referência antes que a máquina possa aceitar um programa. Esse conhecimento imediato da posição absoluta ao ligar não é fornecido pelo amplificador servo ou pelo controle CNC. Ele vem do pulsecoder na parte traseira de cada servomotor.

O FANUC A860-0370-V502 é o pulsecoder absoluto aA1000 — o dispositivo de feedback óptico integrado para a família de servomotores AC FANUC Alpha. Com uma resolução de 1.000.000 pulsos por revolução em uma interface serial, é o componente que fecha o loop servo, fornece retenção de posição absoluta entre ciclos de energia e permite a precisão de posicionamento refinada que define o desempenho do motor FANUC Alpha em centros de usinagem, centros de torneamento e aplicações de automação de precisão.

Especificações Técnicas

O Que aA1000 Significa na Hierarquia de Encoders FANUC

A nomenclatura dos pulsecoders da série Alpha da FANUC segue um sistema claro: o prefixo "A" identifica o tipo absoluto, e "1000" refere-se à classe de resolução de mil mil — um milhão — de pulsos por revolução. Isso coloca o aA1000 na faixa de alta resolução da família original de pulsecoders Alpha, bem acima dos modelos anteriores 2000P, 3000P e variantes incrementais que equipavam os motores AC da série S e os primeiros motores de tampa vermelha.

O salto de 3.000 pulsos por revolução (o padrão em encoders servo AC FANUC anteriores) para 1.000.000 representa um aumento de 333× na resolução nativa. Para os cálculos do loop de posição e velocidade do amplificador servo, essa mudança é fundamental. A 3.000 ppr, o feedback do loop de posição a 3.000 RPM chega a aproximadamente 150.000 contagens por segundo — um valor que funciona para posicionamento geral, mas deixa a suavidade da velocidade à mercê do ruído de quantização em velocidades mais baixas. A 1.000.000 ppr, operando o mesmo motor de 3.000 RPM, a taxa de feedback sobe para 50.000.000 contagens por segundo, tornando o controle de velocidade suave em velocidades baixas e altas dramaticamente mais alcançável.

Essa resolução é o motivo pelo qual a documentação FANUC para a série Alpha observa especificamente que o pulsecoder de 1.000.000 ppr permite aplicações que variam de posicionamento simples a aquelas que exigem alta precisão — o mesmo hardware atende a tudo, desde movimento rápido grosseiro até contorno de acabamento fino sem degradação na qualidade da posição.

Posição Absoluta: O Recurso Que Muda a Operação da Máquina

A classificação "absoluta" do A860-0370-V502 não é uma nota de rodapé técnica menor. Ela define um comportamento de máquina fundamentalmente diferente desde o início do turno de cada eixo.

Um encoder incremental perde sua referência de posição no momento em que a energia é removida. O controle CNC não tem memória de onde o eixo parou — a contagem de posição que existia no amplificador servo quando a máquina foi desligada desapareceu. Ao ligar, esse eixo não tem posição válida. Antes que qualquer programa possa ser executado, todo eixo incremental deve fazer o homing — retornar a um ponto de referência fixo em velocidade controlada para que o controle possa restabelecer a posição do zero. Em um grande centro de usinagem com seis ou mais eixos, um retorno de referência completo pode levar vários minutos.

O A860-0370-V502 funciona de maneira diferente. Uma bateria interna (fornecida separadamente, montada no amplificador servo ou no gabinete CNC) alimenta continuamente o contador de posição absoluta através de interrupções de energia, desligamentos da máquina e até mesmo procedimentos de troca de bateria. Quando a energia principal retorna, a interface serial do encoder transmite a posição armazenada imediatamente — o CNC conhece a posição de cada eixo com a mesma confiança que durante a operação. Ligar, verificar e executar.

Isso é particularmente significativo em ambientes onde a pressão de produção é constante. Uma máquina que passa dois minutos em homing toda manhã, após cada E-stop e após cada interrupção de energia, acumula tempo morto significativo. O sistema de pulsecoder absoluto elimina completamente essa categoria de tempo de inatividade.

Interface Serial: Um Cabo, Informação Completa

Pulsecoders FANUC anteriores usavam saída elétrica paralela — fios separados para as fases A, B, Z e sinais de comutação, com a resolução limitada pelas características elétricas dessas linhas paralelas. O pulsecoder Alpha A1000 mudou completamente a arquitetura da interface.

O aA1000 usa um protocolo de comunicação serial entre o encoder e o amplificador servo. Dados de posição, contagem absoluta multi-volta (quando aplicável), status de alarme, dados de temperatura do encoder e a identificação interna do encoder — tudo isso viaja em um único par de linhas seriais diferenciais em vez de um feixe de sinais paralelos. O amplificador servo decodifica o fluxo de dados serial para extrair o valor de posição de que precisa para o loop de controle, executando essa troca a uma taxa rápida o suficiente para atualizar o loop de posição na frequência de controle interna do amplificador.

Uma consequência prática dessa arquitetura: não há saída de quadratura incremental do pulsecoder serial que um contador externo ou controlador de movimento possa simplesmente ler. Os dados de posição existem exclusivamente no protocolo serial. É por isso que, para aplicações de retrofit e drives de terceiros, a interface com o A860-0370-V502 requer hardware de amplificador próprio da FANUC ou um adaptador de interface de pulsecoder serial projetado para esse fim.

Compatibilidade de Motores: A Família Alpha Que Este Encoder Atende

O A860-0370-V502 se encaixa na família de servomotores FANUC Alpha — a geração de servomotores AC que sucedeu os motores de tampa vermelha da série S e precedeu a atual série Alpha i. Dentro dessa geração, este encoder foi equipado em uma ampla gama de tamanhos de motores: os motores de quadro pequeno a3 e a6 usados em eixos de serviço leve, passando pelos modelos intermediários a12 e a22 que alimentavam a maioria dos eixos de alimentação de centros de usinagem, até os motores maiores a30 e a40 em aplicações de eixos pesados e pórticos.

Variações dentro da família Alpha — a série Alpha padrão (α), a série Alpha M (αM) para aplicações de alta velocidade, a Alpha L (αL) para necessidades de alto torque de quadro grande — também usaram esta família de encoders em seus tamanhos de motores. O design do corpo do encoder e o arranjo de montagem são consistentes em toda a faixa de motores compatíveis, e a ausência de um cabo embutido é um recurso de design deliberado: permite que a montagem do encoder seja trocada sem perturbar a passagem do cabo do motor, o que é significativamente importante durante o reparo e a reforma do motor.

O A860-0370-V502 é especificamente identificado para motores incluindo os tamanhos de quadro a12, a22, a30 e a40, juntamente com variantes aM, embora a faixa completa de aplicabilidade se estenda por toda a série Alpha. Confirmar o encoder correto em relação ao número de peça de um motor específico é sempre o passo recomendado antes da substituição.

Sem Cabo Embutido: Uma Vantagem de Manutenção

Ao contrário de pulsecoders FANUC mais antigos que integravam o cabo de sinal diretamente no corpo do encoder, o A860-0370-V502 usa uma interface de conector separada — o corpo do encoder se conecta ao motor e termina em um conector que aceita o cabo de sinal do encoder como uma montagem separada. Este design separa dois modos de falha distintos que são frequentemente confundidos no campo.

Cabos de encoder em servomotores falham com mais frequência do que os próprios encoders, particularmente em eixos com curso extenso. Desgaste do cabo, corrosão do conector e danos mecânicos em pontos de dobra são causas comuns do que parecem ser alarmes de encoder. Com o cabo separado do corpo do encoder, a substituição ou inspeção do cabo é simples: o encoder permanece montado no motor, o cabo é desconectado e substituído, e o sistema é testado novamente. Se o alarme desaparecer, o encoder nunca foi o problema. Se persistir, o próprio encoder pode então ser trocado sem que o cabo tenha complicado o diagnóstico.

Essa arquitetura também simplifica o estoque para oficinas de reparo e departamentos de manutenção — corpos de encoder e cabos são itens de linha separados que podem ser mantidos em inventário independente em vez de um SKU que representa ambos os componentes juntos.

O A860-0370-V502 vs. V501: Notas de Versão

A família A860-0370 existe em duas variantes principais: V501 e V502. Estas são versões de produção ou software sucessivas do mesmo hardware de encoder aA1000. Ambos são absolutos, ambos emitem 1.000.000 ppr pela interface serial FANUC e ambos são fisicamente compatíveis com o mesmo arranjo de montagem do motor Alpha. Na maioria dos contextos de manutenção, qualquer um pode substituir o outro funcionalmente.

No entanto, especialistas em CNC da FANUC aconselham confirmar a compatibilidade com a versão específica do software do amplificador servo em uso antes de substituir cruzadamente unidades V501 e V502 em sistemas onde a interação de software entre a versão do encoder e o firmware do amplificador possa ser relevante. Para substituição geral de manutenção em sistemas padrão da série Alpha — a grande maioria da base instalada — isso não é uma preocupação prática.

Perguntas Frequentes

P1: Como confirmo que o A860-0370-V502 é o pulsecoder correto para o meu motor FANUC Alpha específico?

A verificação mais confiável é o número de peça na placa de identificação do motor. Os números de peça dos servomotores FANUC Alpha seguem um formato estruturado; a designação do tipo de feedback do motor está incorporada no segmento do sufixo "B". Para motores equipados com o pulsecoder serial absoluto aA1000, o número de peça do motor refletirá essa especificação em um sufixo que termina com a designação apropriada do pulsecoder absoluto. Se a placa de identificação estiver ilegível, o próprio encoder físico — se a unidade defeituosa ainda estiver conectada — geralmente carrega o número de peça A860-0370-V502 (ou V501) em seu rótulo. Comparar isso com a substituição confirma a correção. Especialistas FANUC Alpha também podem fazer a referência cruzada do número de peça completo do motor para o encoder correto se a documentação do motor estiver disponível.

P2: O A860-0370-V502 requer uma bateria de backup e o que acontece se a bateria falhar?

Sim. A retenção de posição absoluta requer uma bateria para manter o contador de posição interno do encoder durante interrupções de energia. A bateria é tipicamente do tipo lítio de 3V, montada no amplificador servo ou, em algumas configurações de sistema, no gabinete CNC em vez do corpo do encoder — o circuito da bateria fornece energia ao encoder através do cabo de sinal. Quando a tensão da bateria cai abaixo do limite, o CNC exibirá um alarme de bateria fraca antes que a bateria seja completamente descarregada. Se a bateria for permitida a esgotar completamente, os dados de posição absoluta no encoder são perdidos. Na próxima inicialização, o CNC gerará um alarme APC (Absolute Pulse Coder) e exigirá um retorno de referência para restabelecer a posição zero do eixo — essencialmente um procedimento de homing único, após o qual a operação absoluta retoma normalmente assim que a bateria for substituída.

P3: Quais códigos de alarme CNC indicam uma falha com o A860-0370-V502 nos controles FANUC 0i, 16i e 18i?

Falhas de pulsecoder absoluto nos controles da classe FANUC 0i/16i/18i aparecem principalmente na categoria de alarme servo. Os alarmes relacionados ao encoder mais comuns são: SV0300 (Alarme APC: Necessidade de Retornar à Posição de Referência), que segue uma falha de bateria ou substituição de encoder; SV0360 (Erro de Comunicação do Pulsecoder), indicando uma falha de transmissão de dados serial entre encoder e amplificador; e SV0368/SV0369 (Alarme de Hardware do Pulsecoder), indicando uma falha interna do encoder detectada pelos dados de autodiagnóstico serial. O número específico do alarme fornece direção de diagnóstico — alarmes de comunicação geralmente levam a problemas de cabo ou conector, enquanto alarmes de hardware apontam para a montagem do encoder em si. Sempre verifique o cabo de sinal do encoder e seus conectores nas extremidades do motor e do amplificador antes de condenar o corpo do encoder.

P4: O A860-0370-V502 pode ser reparado ou deve ser substituído quando falhar?

Os encoders FANUC Alpha aA1000 geralmente não são reparáveis a um nível que restaure a operação confiável a longo prazo. Os elementos ópticos e a eletrônica interna desses encoders são fabricados com tolerâncias rigorosas e são montagens seladas — o reparo de componentes em campo não é praticamente viável, e centros de reparo especializados observam consistentemente que essas unidades raramente são reparáveis. Quando um encoder falha ou se torna suspeito, a troca por uma unidade testada de um especialista em peças FANUC confiável é a abordagem padrão. O teste deve ser sempre realizado com o encoder montado em um motor Alpha real operando em hardware de drive FANUC — testes elétricos em bancada que não exercitam o encoder em seu motor pretendido não podem replicar as condições térmicas e de vibração que revelam falhas intermitentes.

P5: O A860-0370-V502 é compatível com motores FANUC Alpha i series ou amplificadores da série αi de geração atual?

Não. O A860-0370-V502 é um encoder FANUC Alpha series de primeira geração, projetado para a família original de motores Alpha (α). Os motores Alpha i (αi) posteriores e a série αi atual usam gerações de encoders diferentes — incluindo o A860-2001-T321 (αi A16000, 16 milhões de pulsos/rev) e sucessores semelhantes — com montagem física diferente, implementações de protocolo serial diferentes e interfaces elétricas diferentes. O A860-0370-V502 não pode ser instalado em um motor da série αi, e os amplificadores servo da série αi não são projetados para se comunicar com o protocolo serial aA1000 anterior. Para máquinas que usam motores Alpha da série α (não-i) e amplificadores originais da série Alpha (era SVU, SVUC, A06B-6058, A06B-6066), o A860-0370-V502 é a unidade correta. Para máquinas que usam o sistema αi posterior, o encoder apropriado vem da série A860-20xx.
