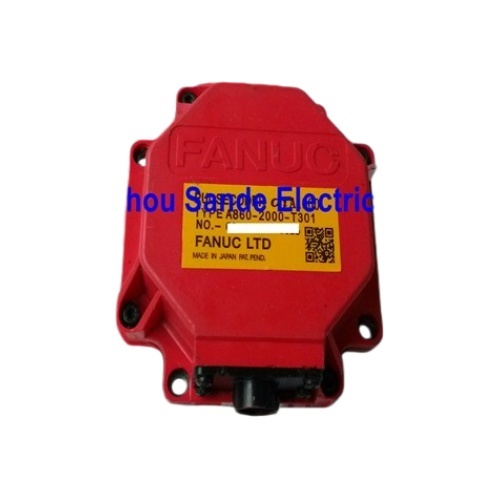

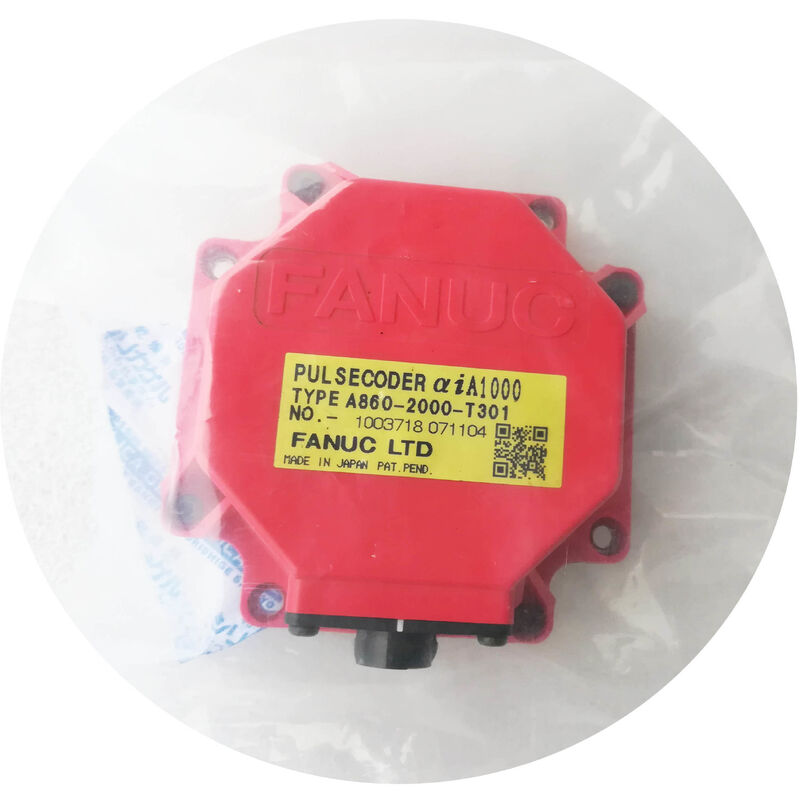

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Tipo Absoluto | 1.000.000 Pulsos/Rotação | Interface Serial | Servomotores FANUC Alpha i (αi) AC | Acoplamento Oldham | IP65 | Conector de 10 Pinos | Fabricado no Japão

O Encoder no Coração do Sistema Servo αi

Cada movimento em uma máquina equipada com FANUC αi — um incremento de 0,001 mm em um centro de torneamento CNC, uma interpolação de 6 eixos em um robô industrial, um avanço rápido cobrindo 500 mm em uma fração de segundo — depende de dados de posição que se originam dentro de um pequeno dispositivo óptico montado na parte traseira de cada servomotor. Sem feedback preciso, contínuo e confiável desse dispositivo, não há controle em malha fechada. Há apenas movimento em malha aberta: rápido, aproximado e inadequado para fabricação de precisão.

O FANUC A860-2000-T301 é o pulsecoder absoluto αiA1000 — o sensor de feedback projetado especificamente para a família de servomotores AC FANUC Alpha i (αi). Com 1.000.000 de pulsos por rotação entregues através de uma interface serial, retenção de posição absoluta através de ciclos de energia e um design de acoplamento Oldham que tolera desalinhamento do eixo sem comprometer a precisão, este encoder é tanto o componente mais amplamente implantado quanto o mais crítico para manutenção no sistema servo αi.

Ele é encontrado em centros de usinagem CNC, centros de torneamento, cortadores a laser e robôs industriais FANUC em pisos de fábrica em todas as principais indústrias de manufatura do mundo.

Especificações Técnicas

De Alpha para Alpha i: Onde Este Encoder se Encaixa na História da FANUC

A linha de produtos de servomotores FANUC evoluiu através de gerações claramente definidas, e a nomenclatura do encoder reflete essa progressão diretamente. A série original Alpha (α) — os motores equipados com o encoder A860-0370-V502 (αA1000) — representou a plataforma de pulsecoder serial de primeira geração da FANUC. A série Alpha i (αi) que se seguiu trouxe avanços significativos no desempenho do motor, comunicação do sistema de acionamento e integração de funções de segurança, e exigiu uma nova geração de hardware de pulsecoder para corresponder.

O A860-2000-T301 é essa nova geração. O "i" em αiA1000 não é cosmético — ele significa um protocolo de interface serial revisado, hardware interno atualizado e compatibilidade com os amplificadores da série αi (famílias A06B-6114, A06B-6117, A06B-6130) e a geração de controladores CNC e de robôs FANUC que trabalham com eles. Os motores αi e o A860-2000-T301 são componentes combinados de sistema; o αA1000 mais antigo da série Alpha original não pode substituir o αiA1000, e o hardware do amplificador o rejeitará.

Entender essa fronteira geracional é mais importante ao adquirir substituições. Uma máquina com motores da série αi requer o A860-2000-T301. Uma máquina mais antiga com motores Alpha originais (não-i) precisa do A860-0370-V502. Misturar os dois não é possível sem alterações tanto no amplificador quanto no motor.

1.000.000 Pulsos por Rotação: O que Esta Resolução Entrega

Um milhão de contagens por rotação do eixo não é um número que existe para fins de marketing. Ele tem um significado físico concreto para a capacidade de posicionamento da máquina.

A documentação da série de amplificadores servo αi da FANUC (B-65262EN) afirma explicitamente que a classe de resolução de 1.000.000 ppr permite que o motor atenda a aplicações que variam de posicionamento simples a aquelas que exigem a mais alta precisão. A razão está diretamente ligada a como as malhas de controle de posição e velocidade funcionam. Em 1.000.000 ppr, um motor girando a 3.000 RPM gera 50.000.000 de contagens de feedback por segundo — uma taxa tão alta em relação à frequência de atualização da malha de controle que o ruído de medição de velocidade efetivamente desaparece. O servo pode calcular a velocidade instantânea precisa em qualquer RPM sem os artefatos de quantização que encoders de menor resolução introduzem, particularmente em baixas velocidades.

Para um centro de usinagem cortando a uma taxa de avanço de 100 mm/min em um eixo de fuso de esferas, o servomotor pode estar girando a apenas 50–200 RPM. Nessas velocidades, a resolução do encoder é crucial. Um encoder de 3.000 ppr produz apenas 150–600 contagens por segundo nessas condições — mal o suficiente para manter um feedback de velocidade suave. O αiA1000 de 1.000.000 ppr entrega 833.000–3.333.000 contagens por segundo nas mesmas velocidades mecânicas, dando à malha de velocidade a resolução que ela precisa para cortes suaves e sem vibração em baixas velocidades.

Posição Absoluta: Zero Homing, Zero Espera

A diferença operacional entre um encoder absoluto e um incremental é sentida toda vez que uma máquina é ligada.

Um encoder incremental não tem memória. A posição é redefinida para zero na energização. O CNC deve executar um retorno de referência — comandando cada eixo a viajar até seu batente físico ou chave de came de referência em velocidade controlada — antes que qualquer posição válida exista. Em um centro de usinagem grande com quatro ou cinco eixos, a conclusão dos retornos de referência leva minutos. Se a máquina for parada de emergência no meio do ciclo, retornos de referência são necessários antes que a produção possa ser reiniciada.

O A860-2000-T301 mantém sua contagem de posição absoluta continuamente, suportado por uma bateria de lítio de 3V no gabinete do amplificador servo. Quando a energia principal retorna após qualquer interrupção — um desligamento controlado, uma parada de emergência, uma falha de energia — a interface serial do encoder transmite imediatamente a posição absoluta armazenada. Cada eixo é conhecido. O CNC verifica as posições, o operador reconhece e a produção é retomada.

O mecanismo de proteção da bateria é graduado: o amplificador servo monitora a tensão da bateria e gera um alarme de aviso de bateria fraca antes que a tensão atinja o nível em que os dados de posição possam ser perdidos. Uma substituição oportuna da bateria — realizada enquanto os dados de posição ainda estão seguros — não causa nenhuma interrupção na calibração do eixo.

O Acoplamento Oldham: Engenharia para Eliminar Falhas de Desalinhamento

Uma das características mais distintas chamadas nas listagens de produtos Radwell e IQ Electro para o A860-2000-T301 é a interface de acoplamento Oldham. Este detalhe mecânico vale a pena entender porque afeta diretamente a longevidade do encoder.

Um acoplamento Oldham é um dispositivo mecânico de três peças que transmite rotação entre dois eixos que podem não ser perfeitamente coaxiais. Os dois discos externos se conectam ao eixo do motor e ao disco do encoder, respectivamente, enquanto um disco flutuante central com ranhuras ortogonais em cada face compensa tanto o deslocamento paralelo quanto o leve desalinhamento angular entre os dois eixos. Essa compensação ocorre sem transmitir as forças de desalinhamento para os rolamentos internos do encoder.

Por que isso importa? No design do pulsecoder das séries α e αi, o encoder é montado na parte traseira do motor e acionado através deste acoplamento. Ao longo da vida útil do motor, ciclos térmicos, choque mecânico de sobrecurso do eixo e desgaste geral podem introduzir pequenas quantidades de excentricidade do eixo que, de outra forma, carregariam os rolamentos do encoder de forma assimétrica. O acoplamento Oldham absorve esse desalinhamento continuamente, reduzindo drasticamente o estresse nos rolamentos dentro do encoder. Acoplamentos defeituosos — que podem rachar ou desgastar após horas significativas de operação — são em si um modo de falha documentado nos sistemas de pulsecoder αiA1000 e devem ser inspecionados sempre que o encoder for acessado.

Faixa de Aplicação: Máquinas CNC e Robôs Igualmente

O A860-2000-T301 abrange dois domínios de aplicação FANUC distintos, o que reflete o quão amplamente a plataforma de servomotor αi foi adotada.

Máquinas-ferramenta CNC — Centros de usinagem, centros de torneamento, máquinas de fresamento-torneamento e sistemas de retificação que usam controles FANUC 0i, 16i, 18i, 21i, 30i, 31i e 32i com acionamentos da série αi rotineiramente carregam este pulsecoder em seus eixos de avanço e auxiliares. As famílias de motores αiS (inércia padrão) e αiF (alta velocidade) na faixa de classificação de 4/4000 a 40/4000 representam a população principal de máquinas-ferramenta.

Robôs Industriais FANUC — Os controladores de robô R-J3, R-J3iB, R-30iA e R-30iB emparelhados com motores de junta αi também usam o A860-2000-T301. Em juntas de robô, a retenção de posição absoluta é especialmente crítica — um robô sem posições de junta válidas não pode se mover com segurança, e um procedimento de retorno de referência em um braço de robô industrial de 6 eixos é um processo lento e que consome espaço, que os ambientes de produção preferem fortemente evitar. O pulsecoder absoluto elimina esse requisito inteiramente na operação normal.

Um exemplo verificado da comunidade de especialistas em peças FANUC: o motor A06B-0243-B100 (um motor de eixo αiS 4/4000) carrega o A860-2000-T301 como seu pulsecoder especificado de fábrica. Especificações semelhantes se aplicam à família de motores αiS e αiF mais ampla.

Cabo do Encoder: Adquirindo o Companheiro Correto

O A860-2000-T301 não inclui um cabo integrado — o corpo do encoder termina em um conector IP65 de 10 pinos que aceita um conjunto de cabo de sinal separado. A família de cabos especificada pela FANUC para este encoder inclui o A660-2005-T505 (5 metros, conectores retos) e o A660-2005-T506 (especificação alternativa de 5m), com versões mais longas disponíveis na série A660-2005 de até 15 metros.

A importância da condição do cabo no diagnóstico de falhas do encoder não pode ser exagerada. Falhas no cabo de sinal do encoder — corrosão do conector na extremidade do motor ou do amplificador, atrito da isolação nos pontos de entrada de gerenciamento de cabos e continuidade quebrada do blindagem — são documentadas como causas frequentes de alarmes relacionados ao encoder em sistemas FANUC αi. Antes de condenar o corpo do pulsecoder em si, inspecionar e substituir o cabo de sinal é o primeiro passo diagnóstico recomendado por especialistas em CNC da FANUC. O cabo é um componente separado e de menor custo, e seu modo de falha é indistinguível da falha do corpo do encoder no nível do alarme.

Perguntas Frequentes

P1: Qual é a diferença entre o A860-2000-T301 e o A860-0370-V502 mais antigo, e eles podem ser usados de forma intercambiável?

Os dois encoders são de gerações diferentes de servomotores FANUC e não são intercambiáveis. O A860-0370-V502 (αA1000) foi projetado para os motores e amplificadores da série Alpha (α) original. O A860-2000-T301 (αiA1000) é o sucessor, construído para a série Alpha i (αi) com um protocolo de interface serial revisado. As dimensões físicas de montagem podem ser semelhantes, mas a interface elétrica e o protocolo de comunicação diferem entre as duas gerações. Inserir um A860-0370-V502 em um sistema de amplificador da série αi resultará em uma falha de comunicação; o amplificador não consegue decodificar os dados seriais do encoder mais antigo. Sempre confirme se a geração do encoder corresponde à série do motor e do amplificador antes de fazer o pedido.

P2: Quais alarmes CNC indicam falha do encoder A860-2000-T301 em controles FANUC das séries 0i e 30i?

Falhas de pulsecoder em controles FANUC 0i/16i/18i/30i se enquadram na categoria de alarme servo. Os mais relevantes são SV0300 (Alarme APC: Necessidade de Retornar à Posição de Referência), que aparece após falha da bateria ou substituição do encoder; SV0360 (Erro de Comunicação do Pulse Coder), indicando um problema no link de dados serial — cabo, conector ou eletrônica do encoder; e SV0368/SV0369 (Alarme de Hardware do Pulse Coder), indicando uma falha detectada nos autodiagnósticos internos do encoder. Um alarme SV0362 (Alarme de Fase do Pulse Coder) pode indicar degradação do elemento óptico. Antes de substituir o corpo do encoder, sempre inspecione e, se necessário, substitua o cabo de sinal do encoder, pois falhas no cabo geram apresentações de alarme idênticas às falhas do corpo do encoder e são significativamente mais comuns.

P3: A substituição do A860-2000-T301 requer um retorno de referência após a instalação?

Sim, mas apenas uma vez. Quando um pulsecoder absoluto é substituído, o contador de posição absoluta interno do encoder começa do zero — ele não tem histórico de onde o eixo estava posicionado. O CNC gerará um alarme APC (SV0300) solicitando um retorno de referência. Após realizar o retorno de referência — que estabelece a posição zero do eixo — o encoder armazena dados de posição absoluta com backup da bateria, e a operação absoluta normal é retomada. Nenhum retorno de referência adicional é necessário, a menos que a bateria se esgote completamente, o encoder seja substituído novamente, ou o motor seja desconectado do sistema de acionamento por um período prolongado que esgote a bateria de backup.

P4: O que é o acoplamento Oldham e como sua falha afeta o desempenho do encoder?

O acoplamento Oldham é um acoplador mecânico flexível de três peças que conecta o eixo traseiro do motor ao disco de medição do encoder, compensando pequenas quantidades de desalinhamento do eixo sem transmitir forças de desalinhamento para os rolamentos internos do encoder. Quando o acoplamento Oldham desgasta ou racha — uma condição que pode se desenvolver após longas horas de operação, particularmente em ambientes com aceleração e desaceleração rápidas frequentes — o encoder pode produzir anomalias de sinal intermitentes, contagens de posição irregulares ou aumento de ruído no sinal de feedback de velocidade. Esses sintomas podem se assemelhar à degradação do elemento óptico ou interferência de cabo. Durante qualquer troca de pulsecoder ou serviço de motor, inspecionar e substituir o acoplamento Oldham juntamente com o corpo do encoder é considerado uma boa prática por especialistas em manutenção FANUC. Conjuntos de acoplamento de reposição geralmente estão disponíveis como itens de serviço separados.

P5: O A860-2000-T301 é compatível com sistemas de robôs FANUC, além de máquinas-ferramenta CNC?

Sim. O A860-2000-T301 é usado tanto em aplicações de máquinas-ferramenta CNC quanto em robôs industriais FANUC. Controladores de robô FANUC R-J3, R-J3iB, R-30iA e R-30iB usam motores de junta da série αi com este pulsecoder como dispositivo de feedback. A função de retenção de posição absoluta é particularmente importante em aplicações de robô — uma junta de robô sem dados de posição absoluta válidos não pode executar movimento seguro, e referenciar posições de junta de robô requer mover fisicamente cada junta para uma marca de referência, o que é demorado e requer que o espaço de trabalho do robô esteja livre. A retenção de posição absoluta do αiA1000 elimina esse procedimento em condições normais de operação. Ao fazer a manutenção de robôs, os mesmos procedimentos de manutenção de bateria, inspeção de cabo e substituição de encoder se aplicam como para eixos de máquinas-ferramenta CNC.
