FANUC A860-2005-T301 Pulsecoder — Codificador de Servo Motor αiI1000 para Sistemas CNC FANUC Alpha i

Marca: FANUC

Designação: Alpha i Incremental 1000 (αiI1000)

Números de Peça: A860-2005-T301 / A8602005T301 Conector de 10 Pinos

Fabricado no Japão | Em Estoque

O Componente Que Fecha o Loop

Todo sistema servo de malha fechada depende de uma coisa funcionar corretamente: feedback preciso e contínuo do eixo do motor para o controlador. O motor fornece a força. O amplificador gerencia a corrente. Mas sem um codificador funcionando relatando dados de posição reais a cada momento, nenhum desses elementos pode fazer seu trabalho. Comandos de posição vão sem verificação. Perfis de velocidade vão sem confirmação. O eixo opera em malha aberta — ou não opera de forma alguma.

O FANUC A860-2005-T301 é o pulsecoder tipo αiI1000 instalado em motores servo AC da série FANUC Alpha i, abrangendo uma ampla gama de aplicações de máquinas-ferramenta e automação industrial. Ele é montado dentro da tampa traseira do motor, acoplado mecanicamente ao eixo do rotor, e transmite um milhão de pulsos de feedback por revolução para o amplificador servo através de uma interface de conector de 10 pinos. Tudo o que o controlador CNC sabe sobre onde o eixo está e quão rápido ele está se movendo flui através deste componente.

Quando o pulsecoder falha — e os códigos de alarme que sinalizam sua falha estão entre os eventos mais disruptivos em um ambiente de produção controlado por FANUC — restaurar a máquina à operação significa substituir esta peça pela unidade correta, instalada corretamente, combinada precisamente com a etiqueta do motor.

Identidade da Peça em um Relance

Dados obtidos das Descrições de Motores Servo AC Série αi FANUC, Manual B-65262EN.

Um Milhão de Pulsos por Revolução — O Que Isso Significa em um Ambiente CNC Real

A designação αiI1000 indica que este codificador gera exatamente um milhão de sinais de feedback discretos para cada rotação completa do eixo do motor. Para colocar isso em contexto prático: se um eixo servo aciona um fuso de esferas com um passo de 10 mm, uma revolução do motor move o eixo 10 mm. Um milhão de contagens do codificador nessa viagem de 10 mm dá ao controlador uma resolução de posição de 0,00001 mm — 10 nanômetros por contagem no eixo do motor antes de qualquer redução mecânica ser considerada. Na realidade, a precisão de posicionamento alcançável da máquina depende de muitos fatores além da resolução do codificador sozinha, mas o codificador em si não é o elemento limitante.

O que a resolução de 1.000.000 ppr afeta diretamente no trabalho de usinagem diário é a qualidade do feedback de velocidade em baixas velocidades e durante movimentos de contorno precisos. Em taxas de avanço muito baixas — do tipo usado para passes de acabamento, corte de roscas e rosqueamento sincronizado — a resolução grosseira do codificador produz ondulação de velocidade que aparece como irregularidade de superfície na peça acabada. A resolução fina elimina essa ondulação na fonte, fornecendo ao loop de controle de velocidade dados limpos e contínuos para trabalhar, mesmo quando o eixo está se movendo lentamente.

É por isso que a FANUC padronizou essa resolução em uma ampla gama de tamanhos de motores Alpha i, em vez de reservá-la para variantes de ponta. A qualidade consistente do feedback em toda a gama de motores simplifica o gerenciamento de parâmetros CNC e garante que as características de desempenho sejam previsíveis, independentemente de qual eixo um determinado tamanho de motor esteja acionando.

Tipo Incremental — A Diferença Operacional Que Importa

Dentro da série FANUC A860-2005, dois tipos de pulsecoder são produzidos: incremental (esta unidade, αiI) e absoluto (αiA, número de peça A860-2000-T301). Ambos atingem a mesma resolução de 1.000.000 ppr. A diferença operacional é fundamental.

Um pulsecoder absoluto armazena e comunica continuamente um endereço de posição completo e de múltiplas voltas. A bateria do amplificador servo mantém esses dados de posição durante os períodos de desligamento. Quando a máquina é ligada, o controlador sabe imediatamente a posição absoluta de cada eixo — nenhum movimento é necessário, nenhuma posição de referência é necessária.

Um pulsecoder incremental conta as mudanças de posição a partir de uma referência estabelecida na inicialização. Ele não tem memória de posição absoluta entre os ciclos de energia. Quando a máquina é iniciada, cada eixo equipado com um codificador incremental deve realizar um retorno de referência (retorno à origem) para estabelecer uma posição inicial conhecida antes que o CNC possa executar programas. Este é um procedimento operacional normal, projetado — não uma limitação ou condição de falha. É simplesmente como os sistemas incrementais funcionam.

As máquinas FANUC são configuradas na comissionamento para feedback absoluto ou incremental em cada eixo, e os parâmetros do amplificador servo refletem essa escolha. O A860-2005-T301 é do tipo incremental. Se a etiqueta do motor mostrar este número de peça, o sistema está executando feedback incremental nesse eixo. O codificador de substituição deve ser do mesmo tipo — a substituição por um pulsecoder absoluto em um eixo configurado como incremental produzirá erros que impedem a operação.

Como Confirmar Que Esta é a Peça Correta Antes de Pedir

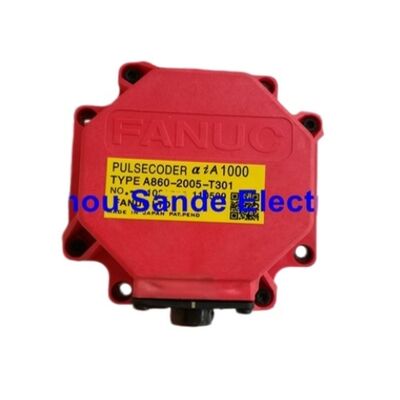

O passo mais importante antes de comprar um pulsecoder de substituição é ler o número de peça na etiqueta afixada no codificador atualmente no motor — não na placa de identificação do motor, mas na etiqueta do próprio codificador na montagem da tampa traseira.

A etiqueta mostrará um dos números de peça da série A860. Se indicar A860-2005-T301, esta listagem é a substituição direta. Se indicar A860-2000-T301 (tipo absoluto), A860-2001-T301 (absoluto de 16 milhões de ppr), ou qualquer outra variante, uma peça diferente é necessária. O número de peça completo — incluindo o prefixo, número base e sufixo — deve corresponder exatamente. Combinações parciais dentro da série não são intercambiáveis.

Este passo de verificação leva menos de um minuto e elimina a possibilidade de receber a marca e o tipo geral corretos, mas a especificação errada para a combinação específica de motor e amplificador.

Alarmes de Codificador — Indicadores Típicos de Falha do Pulsecoder

Os controladores CNC FANUC relatam falhas relacionadas ao codificador através do sistema de alarme servo. A numeração do alarme varia por modelo de controlador (0i, 16i/18i/21i, 30i/31i/32i), mas as categorias comuns de alarme associadas à falha do pulsecoder incluem:

Alarmes SV (Servo) na faixa da série 300 em controladores FANUC 0i e relacionados, especificamente aqueles que indicam anormalidade do sinal de feedback, erro de comunicação entre o amplificador e o codificador, ou erro de contagem no caminho de feedback. Em sistemas 30i/31i/32i, os alarmes correspondentes aparecem em faixas de numeração diferentes, mas descrevem as mesmas condições subjacentes.

Esses alarmes também podem resultar de um cabo de codificador danificado (o cabo entre o CN2 no amplificador e o conector do codificador do motor) ou de um circuito de interface CN2 do amplificador servo defeituoso. Antes de condenar o pulsecoder, verifique o cabo — inspecione por danos físicos, pinos tortos, encaixe solto em qualquer extremidade do conector. A troca de cabo com uma unidade conhecida como boa é a maneira mais rápida de isolar a falha para o cabo ou o codificador. Se o alarme seguir o motor independentemente do cabo usado, o pulsecoder é o componente provavelmente defeituoso.

Série Pulsecoder FANUC Alpha i — Contexto para Esta Peça

O A860-2005-T301 está dentro de uma família de pulsecoders que compartilham o mesmo formato de montagem física, mas diferem em tipo de feedback e resolução. Compreender a série evita erros de pedido:

O A860-2000-T301 e o A860-2005-T301 parecem semelhantes externamente e têm a mesma resolução — eles não são intercambiáveis. O A860-2001-T301 é um produto completamente separado com resolução 16x maior. O A860-2010-T301 é usado em contextos de aplicação completamente diferentes.

Visão Geral da Instalação — Pontos Chave do Procedimento

O A860-2005-T301 é substituído usando o mesmo procedimento documentado em toda a gama de motores FANUC Alpha i:

Quatro parafusos de cabeça sextavada M4 prendem o pulsecoder na tampa do motor. Esses quatro parafusos são removidos; os parafusos M3 posicionados adjacentes a cada parafuso M4 são fixadores de montagem do motor que não devem ser tocados durante este procedimento. Afrouxar os parafusos M3 compromete a montagem interna do motor e cria danos adicionais.

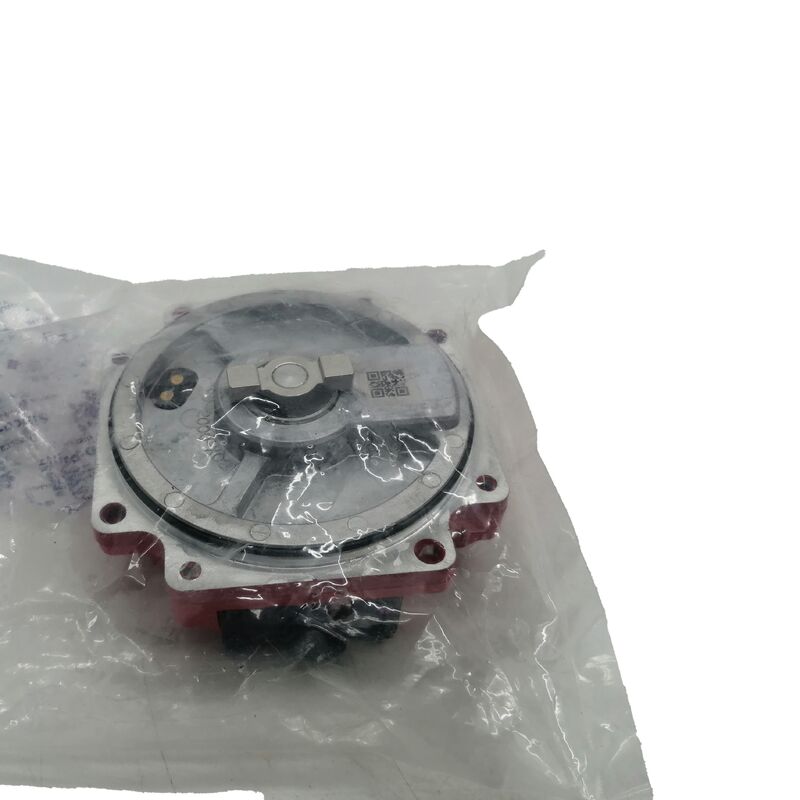

O pulsecoder é removido com seu acoplamento de Oldham. Um novo acoplamento deve ser instalado junto com o novo codificador — o acoplamento é barato, e a instalação de um acoplamento desgastado sob um novo codificador transfere o estresse de desalinhamento existente para a unidade de substituição desde o primeiro momento de operação.

O novo pulsecoder é inserido até que o O-ring se encaixe completamente na ranhura entre o bolso do motor e o corpo do codificador. O O-ring não deve ser apertado ou preso fora de seu assento — um O-ring deslocado deixa a tampa do motor sem vedação. Os quatro parafusos M4 são reinstalados e apertados.

Tanto o pulsecoder quanto o acoplamento de Oldham são componentes de precisão sensíveis a choques físicos e contaminação. Mantenha-os em suas embalagens até o momento da instalação e manuseie-os sem impacto ou exposição a cavacos de corte ou refrigerante.

Conscientização sobre Contrafações

Peças FANUC — particularmente componentes de codificador e amplificador de alta demanda — são ativamente falsificadas. Pulsecoders não genuínos geralmente geram códigos de alarme persistentes que não podem ser limpos, ou funcionam intermitentemente antes de falhar em um curto período de serviço. Unidades falsificadas são distribuídas através de canais não verificados e frequentemente rotuladas com marcações e números de peça FANUC de aparência precisa.

A proteção prática é obter de fornecedores que carregam estoque verificável e documentado. A fabricação genuína FANUC é confirmada por marcações de origem Japão e formatação consistente de número de série e código de data FANUC na etiqueta do codificador. Se houver alguma dúvida sobre a autenticidade após o recebimento de uma unidade, compare os detalhes da etiqueta e a construção da carcaça com exemplos genuínos conhecidos antes da instalação.

FAQ

P1: Minha máquina está mostrando um alarme FANUC SV em um eixo, mas o motor funciona bem em outro teste. Como sei se o pulsecoder está ruim ou se é o cabo do codificador?

Esta é uma situação de diagnóstico comum, e o cabo é o lugar certo para começar, pois é mais rápido de trocar e mais barato de substituir do que o pulsecoder. Se você tiver dois eixos usando o mesmo tipo de cabo, conecte temporariamente o motor do eixo suspeito ao cabo do codificador do eixo de trabalho (mantendo a fiação de energia no eixo correto). Se o alarme desaparecer ou seguir o cabo para o outro eixo, o cabo é a falha. Se o alarme permanecer com o motor, independentemente do cabo conectado, o pulsecoder é a falha provável. Um segundo método de confirmação é conectar o motor suspeito a um amplificador conhecido como bom em um banco de testes ou eixo sobressalente — se o mesmo alarme aparecer imediatamente com um amplificador e cabo diferentes, o codificador é a causa. Não presuma que o pulsecoder está ruim até que o cabo tenha sido eliminado.

P2: Após substituir o A860-2005-T301, a máquina está exigindo um retorno de referência toda vez que é ligada. Isso é normal, ou algo deu errado durante a instalação?

Este é um comportamento totalmente normal para um sistema de codificador incremental e não tem nada a ver com a qualidade da instalação. O pulsecoder tipo αiI1000 não retém a posição absoluta entre os ciclos de energia — essa é uma característica fundamental do design incremental. Toda vez que a máquina é ligada, o sistema servo não tem conhecimento armazenado de onde o eixo está. O retorno de referência estabelece esse conhecimento movendo o eixo para uma posição de referência mecânica conhecida, após o que o controlador rastreia a posição incrementalmente a partir desse ponto de partida pelo resto da sessão. Este é o procedimento operacional padrão para todas as máquinas FANUC que usam feedback incremental. Se uma máquina que anteriormente usava um pulsecoder absoluto (tipo αiA) agora está exigindo um retorno de referência após receber uma substituição incremental, isso indicaria que o tipo incorreto de codificador foi instalado — mas se o A860-2005-T301 sempre foi o codificador neste eixo, o requisito de retorno de referência existia antes da substituição também.

P3: O A860-2005-T301 é compatível com controladores de robô FANUC como o R-30iB ou R-30iA, ou é exclusivamente para motores servo de máquinas-ferramenta CNC?

O A860-2005-T301 está primariamente associado a motores servo AC da série FANUC Alpha i usados em aplicações de máquinas-ferramenta CNC, onde é instalado no motor durante a fabricação. Os sistemas de robô FANUC usam suas próprias famílias de motores servo e codificadores, que diferem da série Alpha i de máquinas-ferramenta tanto em forma mecânica quanto em protocolo de codificador. Embora possa haver configurações específicas de motores servo de robô que usam hardware de pulsecoder idêntico ou semelhante, a substituição de componentes de codificador de robô deve ser confirmada contra o número de peça da etiqueta do motor de robô específico e a documentação do controlador de robô, em vez de ser assumida pela compatibilidade da aplicação CNC. Para manutenção de máquinas-ferramenta CNC — VMCs, HMCs, centros de torneamento e equipamentos semelhantes que usam motores servo da série Alpha i — o A860-2005-T301 é a peça aplicável confirmada onde a etiqueta do motor corresponde.

P4: O que é o acoplamento de Oldham e é sempre necessário substituí-lo durante uma troca de pulsecoder?

O acoplamento de Oldham é um acoplamento flexível de três peças que fica entre o eixo do motor e a entrada do pulsecoder. A peça central tem ranhuras de acionamento em ambas as faces que se engajam com características de acionamento correspondentes no cubo do eixo do motor e no disco de entrada do pulsecoder. Essa configuração transmite a rotação do eixo do motor para o codificador, ao mesmo tempo que tolera pequenas quantidades de desalinhamento axial e angular que estão sempre presentes em algum grau em montagens de motor reais. Sem o acoplamento de Oldham, qualquer desalinhamento aplicaria forças de flexão e radiais ao rolamento interno e à montagem óptica do pulsecoder continuamente durante a operação, levando à falha prematura do codificador. A própria documentação de serviço da FANUC recomenda a instalação de um novo acoplamento junto com um novo pulsecoder. O acoplamento tem uma vida útil finita e desenvolve desgaste em suas ranhuras de acionamento após operação prolongada. Reutilizar um acoplamento antigo sob um novo codificador significa que o novo codificador herda o desalinhamento induzido pelo desgaste do acoplamento antigo desde a primeira hora de serviço. O acoplamento é um item de baixo custo em relação ao codificador — substituí-lo simultaneamente é o procedimento correto.

P5: Posso adquirir apenas o pulsecoder e instalá-lo em um motor por conta própria, ou a substituição geralmente requer um técnico de serviço FANUC?

O procedimento de substituição do pulsecoder é documentado nos manuais de instrução do motor servo FANUC e é rotineiramente realizado por engenheiros de manutenção internos em usuários de máquinas-ferramenta em todo o mundo sem o envolvimento do serviço FANUC. O procedimento físico envolve a remoção de quatro parafusos M4, a extração do codificador e acoplamento antigos, a inserção do novo codificador e acoplamento com a orientação correta, o encaixe correto do O-ring e a reinstalação dos parafusos. Nenhuma ferramenta especializada é necessária além de chaves hexagonais padrão. Os elementos críticos são: identificação correta dos parafusos (os parafusos M4 a serem removidos versus os parafusos M3 a serem deixados em paz), encaixe correto do O-ring, manuseio sem choque ou contaminação e — após a substituição — a conclusão do procedimento de retorno de referência da máquina para restabelecer a referência de posição do eixo. O que geralmente requer o envolvimento do serviço de fábrica é quando a substituição não resolve o alarme, sugerindo uma falha mais profunda no amplificador ou na fiação que requer equipamento de diagnóstico para isolar. Para uma troca de codificador simples onde o pulsecoder foi confirmado como a falha, o procedimento está ao alcance de qualquer técnico de manutenção competente familiarizado com a máquina.
