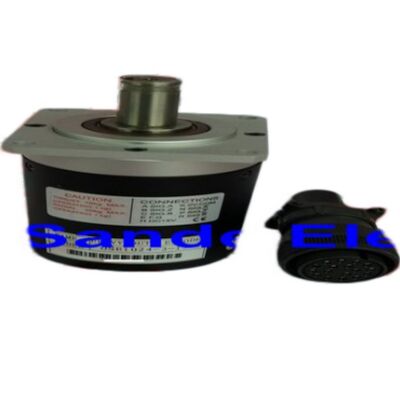

Mitsubishi Electric OSE1024-3-15-8 Codificador de eixo óptico

Marca:Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Tipo:Codificador de eixo óptico incremental

Números das partes:O que se passa?

Condição:Novos

Disponibilidade:Em estoque ️ Envio rápido em todo o mundo

O codificador que mantém os fendões CNC honestos

Quando um codificador óptico começa a dar sinais ruins em um fuso CNC, toda a máquina deixa de ser útil: o toque rígido torna-se não confiável, o que faz com que a máquina não seja mais útil.Ciclos de threading erros de lançamentoA máquina é fisicamente boa, o controlo é bom, mas sem um sinal de posição limpo e preciso vindo do fuso, nada disso importa..

OMitsubishi Electric OSE1024-3-15-8é o codificador de eixo óptico que os sistemas Mitsubishi CNC e as máquinas Mazak construídas em torno deles dependem para esse feedback do fuso.1024 pulsos por revolução, concebido para ser montado diretamente no eixo do fuso e fornecer uma saída consistente de fase A, B e Z para o controle CNC em condições de usinagem contínua.

Se você está perseguindo erros de codificação em um centro de usinagem controlado pela Mitsubishi, torno ou centro de torneamento, esta é provavelmente a parte que você precisa.

Especificações do produto

Especificações obtidas a partir de dados do produto Nemicon/ Nidec-Nemicon e documentação de referência cruzada verificada.

Como funciona este codificador e por que 1024 P/R importa para CNC

Os codificadores incrementais geram um conjunto de pulsos à medida que o eixo gira.OSE1024-3-15-8produz 1.024 pulsos uniformemente espaçados por revolução completa em seus canais A e B. Estes dois canais são deslocados um do outro por 90 graus uma configuração chamadasaída de quadraturaO sistema permite determinar simultaneamente a velocidade e a direcção de rotação.

A terceira saída, aFase Z (pulso de índice)É assim que o comando CNC encontra a sua referência de origem do fuso após um ciclo de energia,e é o que faz com que características como tapping rígido e single-point threading trabalho de forma confiávelSem um pulso Z limpo, o fuso não pode estabelecer uma relação de fase consistente com o controle e essas operações falham.

A 1.024 pulsos por rotação, o sistema de controlo recebe atualizações posicionais1,024 vezes para cada rotação do eixoIsso se traduz numa resolução angular de0.352 graus por pulsoO sistema de controlo de mandíbulas CNC é bastante fino para as exigências de sincronização dos modernos mandíbulas.

Onde este codificador é usado

O OSE1024-3-15-8 foi especificado como equipamento original em máquinas-ferramenta CNC que executam sistemas Mitsubishi CNC e aparece extensivamente na base instalada deMazakCentros de usinagem verticais e horizontais, centros de torneamento e máquinas multitarefa equipadas com comandos Mitsubishi.

As principais aplicações incluem:

Tapeamento rígidoO comando deve sincronizar a rotação do fuso com precisão com o movimento de alimentação do eixo Z em cada ciclo de rosca.Um sinal degradado do codificador causa quebra do torneiro.Este é geralmente o primeiro sintoma que os maquinistas notam quando um OSE1024-3-15-8 começa a falhar.

Posicionamento do eixo CEm centros de torneamento com ferramentas em funcionamento, o fuso funciona como um eixo C rotativo para operações de fresagem, perfuração e perfuração cruzada.Posicionamento preciso depende inteiramente da capacidade do codificador de fornecer contagens de pulso consistentes e uma referência de fase Z confiável.

Sincronização de roscas e rodadasO encoder do fuso fornece a sincronização posicional que torna isso possível.

Monitoramento da velocidade do eixoAlém do posicionamento,O comando utiliza o feedback do codificador para monitorizar e regular a velocidade real do fuso em relação ao valor comandado .

Referências cruzadas e compatibilidade

O OSE1024-3-15 é confirmado compatível com várias referências equivalentes, incluindo as variantes Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa e Tamagawa TS1508.

Esta referência cruzada é útil para instalações que encontraram a OSE1024-3-15-8 listada em diferentes catálogos de fornecedores.Saída incremental de 3 canais, o eixo de 5/8 polegadas permanece consistente nessas referências equivalentes.

Ao procurar uma substituição, verifique o diâmetro do eixo, a contagem de pinos do conector e o tipo de saída contra a especificação original da sua máquina antes de encomendar.Referências cruzadas são funcionalmente equivalentes na maioria dos casos, mas confirme com a sua documentação de serviço quando possível.

Sinais comuns de falha ∙ Quando é hora de substituir

O OSE1024-3-15-8 é um dispositivo óptico de precisão com uma vida útil que depende fortemente das condições ambientais: calor, contaminação, vibração e idade contribuem para a degradação.Estes são os sinais de alerta mais comuns que o codificador está se aproximando de falha:

Erros rigidos ou ruptura da torneiraO controle não pode manter a sincronização de fuso para alimentação quando os pulsos do codificador são inconsistentes ou caem.

Falhas de orientação do fusoA máquina pára durante os ciclos de orientação ou o eixo ultrapassa repetidamente a sua posição de destino.

Códigos de alarme no comando CNCOs sistemas CNC da Mitsubishi geram alarmes específicos relacionados com o codificador do fuso quando os sinais de retorno ficam fora dos parâmetros esperados.Os códigos de alarme relacionados com desvio de feedback do fuso ou erros de comunicação do codificador são um indicador direto.

Erros intermitentes de threading- Erros ocasionais, mas não consistentes, no passo do fio durante a rotação de ponto único, especialmente em velocidades de fuso mais baixas, onde a integridade do sinal é mais crítica.

Display de velocidade do eixo erráticoA leitura da velocidade do fuso do comando flutua ou mostra valores improváveis mesmo a velocidades estáveis comandadas.

Se algum desses sintomas aparecer em uma máquina que usa esse codificador, substituir o OSE1024-3-15-8 é o primeiro passo padrão antes de prosseguir com diagnósticos mais extensos.

Nota de fornecimento e disponibilidade

O OSE-1024-3-15-8 está listado como descontinuado pelo fabricante original. Stock in the market exists primarily through industrial surplus channels and specialist CNC parts suppliers who maintain inventory for the large installed base of Mitsubishi-controlled machine tools still in active production service worldwide.

As unidades disponíveis através de fornecedores de excedentes de renome são normalmente testadas antes da venda e vêm com um período de garantia.que podem já não estar disponíveis através dos canais de distribuição normalizados.

Ao encomendar, confirme o número completo da peça, incluindo o-8 sufixo, que designa a configuração do conector de 8 pinos.Existem variantes com diferentes designações de conectores (como -68 ou -68-8) dentro da família OSE1024-3-15 e podem não ser uma substituição direta sem verificar a fiação do conector da sua máquina.

Resumo rápido

OSE1024-3-15-8 de uma olhada:Encoder óptico incremental 1024 P/R, 5V DC, eixo de 5/8", conector de 8 pinos, velocidade nominal de 800 RPM, saída de quadratura A/B/Z.Projetado para retroalimentação do fuso CNC em centros de usinagem controlados pela Mitsubishi e máquinas Mazak- Peças do OEM descontinuadas - Excedentes disponíveis para manutenção e substituição.

Perguntas frequentes

P1: Para que máquinas e controles CNC foi concebido o OSE1024-3-15-8?

O OSE1024-3-15-8 é um codificador de fuso utilizado em máquinas-ferramenta CNC equipadas comSistemas CNC da Mitsubishi, incluindo os comandos M50, M60, M64, M500, M700 e as séries conexas.MazakCentros de usinagem e centros de torneamento construídos com comandos Mitsubishi particularmente modelos produzidos entre o final dos anos 80 e os anos 2000.Se a sua máquina controlada por Mazak ou Mitsubishi está a gerar alarmes do codificador do fuso ou a experimentar falhas de toque rígido, este codificador é um alvo primário de diagnóstico.

P2: O que significa o "-8" no final do número da parte, e isso importa?

O-8 sufixodesigna oConfiguração do conector de 8 pinosDentro da família de produtos OSE1024-3-15, existem diferentes variantes de conectores, mais comumente o -68 (uma configuração multi-pin diferente) e o -8.Estes não são intercambiáveis sem recablear o cabo de codificação da máquinaSempre confirme que o número completo da peça, incluindo o sufixo, corresponde ao codificador instalado na sua máquina antes de encomendar.A abordagem mais segura é corresponder ao número completo da peça exatamente como aparece no rótulo do codificador.

P3: Posso usar uma Tamagawa TS1508 ou SANSEI NE-1024-2MDa como substituto direto da OSE1024-3-15-8?

Essas unidades são equivalentes funcionais confirmados em termos de resolução, tensão e tipo de saída, todos produzindo 1024 P / R a 5V DC com saída de quadratura A, B, Z. No entanto,Deve ser verificada a compatibilidade física do conector e do caboAs referências cruzadas são tecnicamente equivalentes ao nível do sinal, mas as diferenças de fiação dos conectores entre as variantes podem exigir adaptação.consultar o diagrama de fiação para o seu modelo de máquina específico antes de trocar em uma parte de referência cruzada.

P4: Como sei se o meu codificador de fuso falhou em relação ao cabo de codificação ou à placa de controle CNC?

Uma sequência de campo útil: primeiro, inspecionar o cabo de codificação para danos físicos, pinos dobrados, contaminação no conector,ou blindagem quebrada falhas de cabo são comuns e mais fáceis de corrigir do que a substituição do codificadorEm seguida, verifique o histórico de alarme no controle CNC para identificar o código de falha específico.Se o alarme reaparecer após a recolocação do cabo e a máquina apresentar erros rígidos de toque ou falhas de orientação do fusoO teste com um codificador de substituição conhecido é o passo de confirmação definitivo.

P5: Este codificador está disponível como novo na caixa ou apenas como uma unidade renovada?

O OSE1024-3-15-8 foi descontinuado pela Mitsubishi Electric, o que significa que não é mais fabricado ou disponível através de canais de distribuição OEM padrão.As unidades actualmente disponíveis no mercado sãoNovo estoque antigo (NOS)- unidades não utilizadas das linhas de produção originais mantidas em inventárioUnidades remodeladas profissionalmenteAs duas opções são legítimas para a manutenção CNC; o novo estoque antigo é preferível quando disponível,Mas uma unidade totalmente testada e remodelada de um fornecedor respeitável é uma alternativa sólida apoiada por uma garantia de serviçoConfirme o processo de teste e os termos de garantia do fornecedor antes de comprar.
