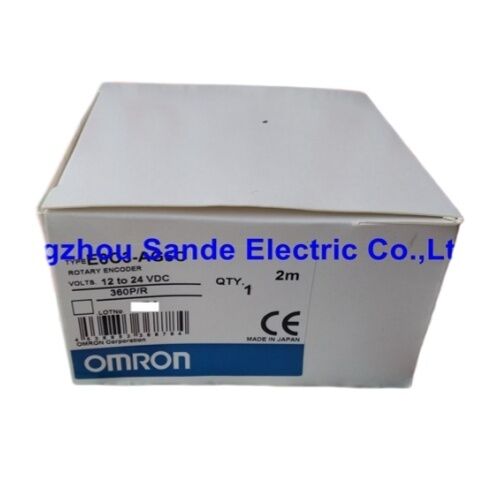

Omron E6C3-AG5C 360P/R Encoder Rotativo Absoluto — Código Gray de 9 bits, IP65, 50 mm, Coletor Aberto NPN

Marca: OMRON

Série: E6C3-A

Número da Peça: E6C3-AG5C 360P/R / E6C3AG5C

Absoluto | Coletor Aberto NPN | Código Gray | IP65 | Em Estoque

Construído para o Chão, Não para o Laboratório

Encoders industriais vivem em ambientes que desabilitariam instrumentos inferiores em semanas — névoa de refrigerante, vapor de óleo de corte, vibração transmitida através de estruturas de máquinas de aço, oscilações de temperatura de partida fria da manhã ao calor de produção sustentado. O Omron E6C3-AG5C foi projetado com exatamente essas condições em mente. Seu corpo de liga de alumínio com classificação IP65, sistema de rolamentos selados e eixo de aço inoxidável SUS303 não são características incidentais. Eles são a razão pela qual esta família de encoders tem sido a escolha padrão para fabricantes de máquinas e engenheiros de manutenção que exigem feedback de posição absoluta em ambientes industriais reais por décadas.

A variante de resolução 360 P/R — esta listagem — fornece dados de posição absoluta de 9 bits em uma revolução completa do eixo, com saída estruturada em código Gray para eliminar as transições de erro de bit único que a codificação binária introduziria nas fronteiras de posição. Cada combinação de estados de saída mapeia para exatamente uma posição angular dentro da faixa de 360°. Ao ligar ou após uma parada inesperada, o controlador lê a saída atual do encoder e conhece a posição do eixo imediatamente, sem qualquer procedimento de homing ou sequência de retorno de referência.

Especificações Técnicas

Dados obtidos da documentação do produto da série Omron E6C3-A.

360 Posições. Uma Imagem Completa.

Escolher uma resolução para um encoder absoluto é sempre um equilíbrio — entre a granularidade angular que a aplicação realmente requer e o número de fios de saída que o controlador receptor pode acomodar na prática.

O valor 360 P/R significa que o encoder divide uma revolução mecânica completa em 360 posições discretas e unicamente endereçáveis. Com resolução de 9 bits, isso produz 512 códigos disponíveis, dos quais 360 são atribuídos a posições angulares espaçadas exatamente a 1° de distância em toda a rotação completa do eixo. Para aplicações onde a posição é expressa naturalmente em graus — mesas rotativas, mecanismos de indexação, sistemas acionados por came, rastreamento de ângulo de esteira — esta resolução mapeia diretamente para a unidade em que o operador e o programador pensam. Uma contagem do encoder é igual a um grau de rotação do eixo. Sem fator de conversão, sem aproximação.

Onde variantes de maior resolução, como o modelo 1.024 P/R, oferecem granularidade angular mais fina (aproximadamente 0,35° por contagem), a variante 360 P/R simplifica a lógica de programação e o design da interface do controlador em sistemas onde a resolução grau a grau é suficiente. Ambos compartilham o mesmo corpo de 50 mm, proteção IP65 e estrutura de saída em código Gray — a seleção da resolução é puramente uma função da necessidade da aplicação.

Saída em Código Gray — Por Que Importa para Encoders Absolutos

A maioria dos engenheiros que trabalham com encoders absolutos está familiarizada com o nome, mas vale a pena revisitar por que o código Gray é especificado aqui em vez do binário padrão.

Em um código binário puro, as transições entre contagens adjacentes podem exigir que vários bits mudem simultaneamente. Movendo-se de 7 decimal (0111 binário) para 8 decimal (1000 binário), por exemplo, requer que todos os quatro bits mudem de uma vez. Na prática, os bits em um sinal real nunca mudam no mesmo instante exato — um lidera ligeiramente, outros seguem. Durante esse breve intervalo, a saída do encoder passa por estados intermediários que correspondem a valores de posição completamente incorretos. Para um sistema que lê o encoder no momento da transição, o resultado pode ser um erro de posição grande e espúrio.

O código Gray elimina isso garantindo que valores de posição adjacentes sempre diferem por exatamente um bit. Qualquer transição — não importa a velocidade do eixo ou o tempo de leitura — passa por apenas um estado indefinido. O resultado são dados de posição limpos e confiáveis, mesmo quando o controlador amostra a saída durante um movimento do eixo. Para encoders absolutos em aplicações de controle de movimento, o código Gray não é uma especificação de luxo; é a escolha apropriada sempre que os dados de posição alimentam decisões de controle ativas.

IP65 vs IP50 — A Razão pela Qual o E6C3-A Existe

Entender onde o E6C3-AG5C se encaixa na linha de encoders da Omron requer uma comparação direta com seu irmão mais econômico, a série E6CP-A.

O E6CP-A possui classificação IP50 — protegido contra entrada de poeira, mas sem proteção testada contra contato com água ou óleo. Sua carcaça de plástico o torna adequado para aplicações de serviço leve em gabinetes protegidos, controle de ângulo montado em painel ou ambientes onde a contaminação por líquidos não é uma preocupação realista. É uma escolha econômica dentro de seus limites de aplicação apropriados.

O E6C3-AG5C avança em todas as dimensões estruturais. A carcaça de liga de alumínio substitui o plástico. A classificação IP65 — testada para proteção contra jatos de água de baixa pressão de qualquer direção — reflete a adição de rolamentos selados e vedação aprimorada no ponto de entrada do eixo. O eixo de aço inoxidável SUS303 resiste aos efeitos corrosivos da exposição a fluidos de corte que degradariam um eixo de aço padrão ao longo do tempo. A classificação máxima de carga radial aumenta para 80 N, acomodando arranjos de acoplamento mais exigentes.

Para máquinas-ferramenta, equipamentos de montagem automatizada, máquinas de processamento de alimentos ou qualquer aplicação onde a contaminação por líquidos, névoa de óleo ou partículas pesadas faça parte do ambiente operacional normal, a especificação de construção do E6C3-A é o que torna possível um serviço confiável a longo prazo.

Conectividade e Acessórios Compatíveis

O E6C3-AG5C 360P/R é enviado com um cabo pré-cabeado de 1 metro terminando em fios desencapados. Uma versão de cabo de 2 metros do mesmo modelo 360 P/R também está disponível como item de estoque padrão — especifique o comprimento do cabo no final do número do modelo ao fazer o pedido.

Nota importante sobre compatibilidade com o posicionador de came H8PS: O E6C3-AG5C (versão com cabo de fios desencapados) não é diretamente conectável ao Posicionador de Came Omron H8PS. Para interface com o H8PS, a versão com conector — E6C3-AG5C-C — é necessária. O sufixo -C indica a terminação do conector pré-montado projetada especificamente para integração com o H8PS. As resoluções 360 P/R e 720 P/R para a versão -C estão disponíveis com cabo de 2 metros como padrão.

Acessórios disponíveis:

• E69-FCA04 — Acessório de flange de montagem (o suporte de montagem servo E69-2 é fornecido com a flange E69-FCA04)
• E69-2 — Suporte de montagem servo
• E69-DF5 — Cabo de extensão, 5 m (aplicável ao modelo com conector E6C3-AG5C-C)
• Cabos de extensão também estão disponíveis em comprimentos de 15 m e 98 m para instalações remotas

Visão Geral da Fiação

O E6C3-AG5C usa saídas de coletor aberto NPN. Cada bit de saída representa um bit de posição na palavra de código Gray de 9 bits. O número de condutores de saída ativos corresponde à resolução: o modelo de 9 bits (360 P/R) usa 9 linhas de saída de dados mais alimentação e terra.

Na configuração de coletor aberto NPN, o transistor de saída puxa a linha de saída para baixo (em direção a 0 V) quando ativo. O controlador ou entrada PLC receptora deve fornecer a tensão de pull-up através de seu próprio circuito de entrada, ou uma rede de resistor de pull-up externa deve ser fornecida se o circuito de entrada não incluir pull-ups internos. A tensão máxima aplicada na saída é de 30 VCC; a corrente máxima de dreno é de 35 mA por saída. Um condutor de blindagem está incluído no conjunto do cabo — conecte-o ao terra do sistema na extremidade do controlador para minimizar a captação de ruído nas linhas de dados.

O terminal GND deve normalmente ser conectado a 0 V ou a um terra de proteção externo. A direção de rotação para a sequenciação do código de saída é no sentido horário, vista da extremidade do eixo.

Notas de Aplicação

Posicionador de came e controle de ângulo PLC. A característica de 1° por contagem da resolução 360 P/R a torna um ajuste natural para aplicações gerenciadas por Posicionadores de Came Omron H8PS ou qualquer sistema baseado em PLC onde os pontos de ajuste de chave de came são programados em graus. A correspondência direta em graus simplifica a entrada de pontos de ajuste e elimina os cálculos de escalonamento necessários com resoluções não alinhadas a graus.

Mesas de indexação rotativa. A saída absoluta significa que o controlador conhece a posição da mesa ao ligar sem exigir um ciclo de homing inicial. Isso é valioso em equipamentos de indexação onde o movimento de homing deve ser evitado — seja porque a ferramenta ocupa a posição de casa, ou porque uma interrupção de energia no meio do ciclo requer a retomada de qualquer posição em que a mesa parou.

Máquinas de embalagem e rotulagem. A colocação de rótulos, o registro de impressão e a indexação de produtos dependem de uma referência de posição angular confiável. A classificação IP65 do E6C3-AG5C e a construção de rolamentos selados lidam com a exposição à lavagem comum em ambientes de embalagem de alimentos e bebidas.

Automação geral de fábrica. Esteiras, bobinadores, sistemas de corte em comprimento e controles de tensão de web se beneficiam da validade imediata da posição da saída absoluta na inicialização. A velocidade máxima de 5.000 rpm acomoda o acoplamento direto do eixo na maioria dessas aplicações sem redução de engrenagem.

FAQ

P1: Qual é a diferença entre o E6C3-AG5C e o E6C3-AG5C-C, e qual devo pedir?

O E6C3-AG5C é a versão pré-cabeada com fios desencapados — o cabo sai do corpo do encoder e termina em condutores desencapados individuais que são conectados diretamente ao bloco de terminais do controlador ou gabinete do conector. O E6C3-AG5C-C adiciona um conector pré-montado na extremidade do cabo, e esta versão com conector é especificamente necessária para conexão direta ao Posicionador de Came Omron H8PS. Se sua aplicação não envolver um H8PS, qualquer versão pode ser usada; a versão com fios desencapados oferece mais flexibilidade para fiação personalizada, enquanto a versão -C simplifica a conexão a equipamentos Omron compatíveis. Para resolução 360 P/R, ambas as versões estão disponíveis com cabo de 2 metros como item de estoque padrão.

P2: A saída do encoder é coletor aberto NPN. Isso significa que não é compatível com entradas PLC que usam lógica PNP (sourcing)?

Saídas de coletor aberto NPN são compatíveis com entradas PLC configuradas para operação NPN (sinking), que é o tipo de entrada padrão na maioria dos PLCs industriais. Para PLCs que requerem sinais de entrada PNP (sourcing), a conexão direta às saídas NPN do E6C3-AG5C não é simples — a polaridade da lógica é invertida. Na prática, muitos PLCs modernos permitem a seleção do modo de entrada entre NPN e PNP via chave DIP ou configuração de fiação, e alguns aceitam qualquer tipo sem ajuste. Verifique a especificação de entrada do módulo PLC específico que está sendo usado. Se a saída PNP for necessária e não puder ser acomodada no estágio de entrada do PLC, a Omron também oferece variantes de coletor aberto PNP na série E6C3-A (designadas com "N" em vez de "G" na posição do tipo de saída do número do modelo) para aplicações onde saídas de sourcing são necessárias.

P3: A série E6C3-A lista uma velocidade máxima de 5.000 rpm, mas a frequência máxima de resposta elétrica é de 20 kHz. Qual limite se aplica à minha instalação?

Ambos os limites se aplicam, e qual deles restringe sua instalação depende da resolução selecionada. A velocidade máxima de resposta elétrica é determinada multiplicando o limite de frequência de comutação por 60 e dividindo pela resolução: para o modelo 360 P/R, 20.000 Hz × 60 ÷ 360 = 3.333 rpm de velocidade máxima de resposta elétrica. Isso é menor que o limite de velocidade mecânica de 5.000 rpm, o que significa que a restrição de resposta elétrica é o limite vinculativo para a variante 360 P/R na frequência máxima. Operar o encoder em velocidades de eixo acima de 3.333 rpm no modelo 360 P/R arrisca o controlador perder transições de saída, produzindo dados de posição incorretos. A classificação de velocidade mecânica se aplica à durabilidade dos rolamentos e acoplamentos, não à confiabilidade do sinal. Para aplicações que exigem velocidades de eixo mais altas com saída de posição absoluta confiável, a variante de menor resolução 256 P/R eleva o teto de resposta elétrica para aproximadamente 4.444 rpm na mesma frequência de comutação de 20 kHz.

P4: O E6C3-AG5C é descrito como um encoder absoluto de uma volta. Isso significa que os dados de posição são perdidos se o eixo girar mais de uma revolução completa?

Sim — o E6C3-AG5C fornece posição absoluta dentro de uma única revolução de 360°. Após uma rotação completa do eixo, a sequência de código de saída se repete desde o início. O encoder não conta revoluções cumulativas de múltiplas voltas nem mantém um registro de quantas rotações completas ocorreram desde a energização. Para aplicações onde o percurso do eixo abrange múltiplas revoluções e a posição total acumulada deve ser conhecida em ciclos de energia — posicionamento de eixo de fuso de esferas, por exemplo — a saída absoluta de uma volta do E6C3-AG5C deve ser complementada com lógica de contagem de múltiplas voltas externa no controlador, ou um encoder absoluto de múltiplas voltas de um tipo diferente deve ser considerado em vez disso. Para aplicações inerentemente confinadas a uma rotação por ciclo operacional — mecanismos de came, mesas rotativas, mostradores de indexação, posicionamento angular dentro de 360° — a característica absoluta de uma volta é exatamente o que é necessário, e nenhuma lógica de contagem suplementar é necessária.

P5: Qual é a prática de fiação recomendada para o condutor de blindagem, e o fio GND precisa ser conectado ao terra de proteção?

O condutor de blindagem no cabo do E6C3-AG5C deve ser conectado ao terra do sistema na extremidade do cabo do controlador. Conectar ambas as extremidades da blindagem pode criar um loop de terra — um caminho condutivo que pode realmente aumentar a captação de interferência em algumas instalações em vez de reduzi-la. O aterramento em uma extremidade no controlador é a prática padrão. Em relação ao terminal GND no encoder: a documentação da Omron especifica conectar normalmente o GND a 0 V (o negativo da alimentação) ou a um terra externo. Na maioria das instalações industriais, o barramento de 0 V e o terra de proteção da máquina são interligados na fonte de alimentação, o que significa que a conexão GND ao terminal de 0 V realiza ambas as funções simultaneamente. Em sistemas onde o barramento de 0 V está flutuando (não interligado ao terra de proteção), conectar o GND do encoder a 0 V e a um ponto de aterramento separado melhora a imunidade a ruído e é consistente com as orientações de instalação da Omron.
