Fanuc A860-0309-T302 | Codificador de Posição de Eixo de Arvore Alpha — 1.024 PPR, 10.000 rpm, Flange de 68 mm, 17 Pinos, Substitui a Série A86L-0027-0001

Visão Geral

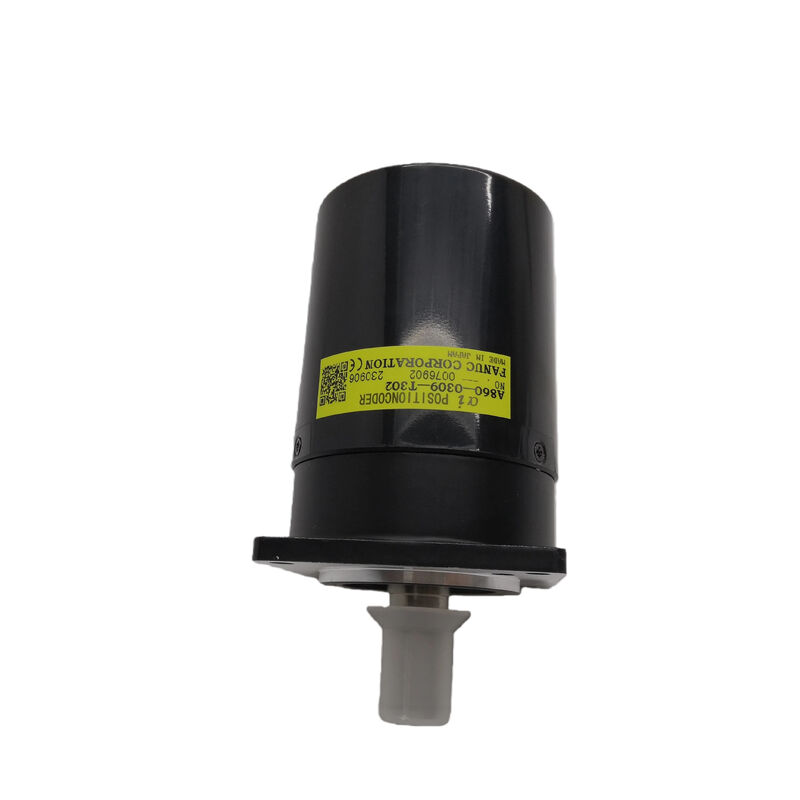

O Fanuc A860-0309-T302 é um codificador de posição de eixo de arvore externo — um encoder rotativo dedicado que é montado diretamente no motor do eixo de arvore ou na cabeça do eixo de arvore para fornecer ao CNC dados de rotação do eixo de arvore em tempo real para funções que o sensor magnético MZi padrão sozinho não consegue suportar.

Onde o sensor MZi no motor do eixo de arvore fornece feedback de regulação de velocidade, o A860-0309-T302 adiciona dados de posição angular de alta resolução: 1.024 pulsos por revolução, acessíveis em velocidades de até 10.000 rpm.

Esta combinação de faixa de velocidade e resolução suporta as funções de eixo de arvore sincronizadas por posição exigentes dos centros de usinagem CNC modernos.

O encoder é uma unidade fabricada pela Kuroda fornecida sob o número de peça da Fanuc — uma prática padrão para várias variantes de encoders de eixo de arvore externos da Fanuc.

A flange quadrada de 68 mm e o furo central de 50 mm definem uma pegada de montagem específica, e o design de flange não removível significa que o corpo do encoder é montado como um conjunto integral em vez de uma combinação separável de flange e corpo.

O conector integrado de 17 pinos transporta todas as conexões de sinal e energia para o amplificador de acionamento do eixo de arvore através do cabo dedicado do encoder do eixo de arvore.

Um dos aspectos mais significativos da especificação do A860-0309-T302 é sua compatibilidade retroativa: ele substitui toda a série A86L-0027-0001 de codificadores de eixo de arvore Fanuc anteriores. Isso significa que máquinas que originalmente carregavam qualquer variante A86L-0027-0001 podem ser atualizadas diretamente para o A860-0309-T302 com o cabo apropriado — um ponto útil para instalações que gerenciam frotas de máquinas mais antigas onde as variantes originais do codificador de eixo de arvore são difíceis de obter.

Especificações Chave

Por que a Posição do Eixo de Arvore Importa — As Funções Que Este Encoder Habilita

A velocidade do eixo de arvore é apenas uma dimensão do controle do eixo de arvore. A posição importa para quatro funções distintas de CNC que o A860-0309-T302 habilita diretamente:

Rosqueamento rígido é o mais crítico operacionalmente. Em um ciclo de rosqueamento rígido, o eixo de arvore e o avanço do eixo Z se movem em uma proporção matematicamente fixa — uma revolução do eixo de arvore avança o eixo Z em exatamente um passo de rosca.

Um encoder de posição de eixo de arvore fornece o feedback angular em tempo real que mantém essa sincronização apertada através das fases de aceleração, velocidade constante e desaceleração do eixo de arvore. Sem um codificador de posição de alta resolução, o rosqueamento rígido produz roscas fora de passo ou quebra da ferramenta de rosqueamento.

Os 1.024 PPR do A860-0309-T302 dividem cada revolução em 4.096 bordas de quadratura, dando ao CNC uma referência de sincronização suficientemente densa para rosqueamento confiável nas velocidades do eixo de arvore usadas na produção.

Orientação do eixo de arvore é a parada do eixo de arvore em uma posição angular precisa para alinhar a ferramenta com o pino de acionamento do trocador automático de ferramentas, ou para alinhar uma barra de mandrilar com uma chaveta. O pulso Z do A860-0309-T302 (um pulso de referência por revolução) marca a posição angular de referência do eixo de arvore.

O drive usa essa referência para parar o eixo de arvore repetidamente no ângulo de orientação comandado.

Controle do eixo C — em centros de torneamento com indexação de eixo de arvore CNC — usa o encoder do eixo de arvore para fornecer o feedback de posição necessário para interpolar o eixo de arvore como um eixo CNC rotativo. A resolução de 1.024 PPR, com decodificação de quadratura 4x, produz 4.096 posições de contagem por revolução para o cálculo de interpolação do eixo C.

Controle de contorno Cs em tornos CNC com sistemas de acionamento de eixo de arvore de ponta usa o codificador de posição de eixo de arvore como elemento de feedback para contorno de eixo de arvore em baixa velocidade — movendo o eixo de arvore em taxas de avanço controladas em coordenação com os eixos X e Z para usinar perfis complexos.

Esta função exige feedback de posição suave e de baixo ruído em velocidades muito baixas do eixo de arvore, que a detecção óptica do A860-0309-T302 fornece.

Montagem e Instalação Mecânica

O A860-0309-T302 é montado no eixo traseiro do motor do eixo de arvore ou na cabeça do eixo de arvore da máquina, dependendo do projeto do fabricante da máquina.

O furo de 50 mm acomoda o eixo do motor do eixo de arvore passando pelo encoder; o eixo deve engatar o mecanismo de acoplamento do encoder para acionar o disco do codificador de posição.

A flange quadrada de 68 mm fornece a interface de montagem para a carcaça traseira do motor.

O alinhamento do acoplamento é crítico. O disco do encoder e o acoplamento do eixo devem rodar concêntricos com o eixo do motor — qualquer excentricidade produz uma variação periódica no tempo dos pulsos do encoder que o CNC lê como ondulação de velocidade, o que pode causar erros de usinagem periódicos no acabamento superficial.

A Fanuc recomenda seguir o procedimento de instalação do codificador de eixo de arvore no manual de manutenção do motor do eixo de arvore para a combinação específica do modelo de motor e encoder.

FAQ

P1: O A860-0309-T302 substitui todas as variantes da série A86L-0027-0001 sem nenhuma modificação adicional?

O A860-0309-T302 é a substituição consolidada para todas as variantes da série A86L-0027-0001. Na maioria dos casos, ele é instalado diretamente com o hardware de montagem e o cabo do drive do eixo de arvore existentes.

Em algumas instalações, o conector do cabo na extremidade do encoder pode diferir entre a variante original A86L e o T302 — verifique o tipo de conector na extremidade do encoder do cabo do encoder do eixo de arvore antes de instalar.

Um adaptador de cabo ou cabo de substituição pode ser necessário se os conectores não corresponderem diretamente.

P2: Qual é o alarme CNC que aparece quando o A860-0309-T302 falha ou desenvolve um defeito?

Falhas no encoder do eixo de arvore aparecem como alarmes da série SP nos controles Fanuc. SP0749 (desconexão do codificador de posição do eixo de arvore), SP0741 (erro de comunicação do codificador de posição do eixo de arvore) e SP0750 (erro de contagem do codificador de posição do eixo de arvore) são os alarmes mais comuns relacionados ao A860-0309-T302.

Esses alarmes geralmente aparecem ao tentar rosqueamento rígido ou orientação do eixo de arvore — as funções CNC que exigem o codificador de posição.

O cabo e o conector do encoder devem ser inspecionados primeiro antes de concluir que o encoder falhou, pois conectores soltos são uma causa frequente de SP0749.

P3: Qual é a importância da classificação de velocidade máxima de 10.000 rpm e o excesso dela danifica o encoder?

10.000 rpm é o máximo especificado pela Fanuc para o A860-0309-T302 em seus 1.024 PPR nominais. Acima dessa velocidade, a eletrônica pode não processar de forma confiável os 1.024 pulsos por revolução em uma saída de quadratura limpa — a qualidade do sinal se degrada e o CNC pode gerar erros de feedback de velocidade.

A operação sustentada acima de 10.000 rpm arrisca tanto a perda de qualidade do sinal quanto danos mecânicos devido às forças centrífugas no conjunto do disco rotativo.

A velocidade máxima do encoder não deve ser excedida; verifique se a velocidade máxima do eixo de arvore da máquina não excede 10.000 rpm antes de especificar este encoder para uma determinada instalação.

P4: O A860-0309-T302 é usado no motor do eixo de arvore ou na cabeça do eixo de arvore da máquina, e a localização afeta sua função?

O A860-0309-T302 pode ser montado no eixo traseiro do motor do eixo de arvore ou na cabeça do eixo de arvore da máquina, dependendo do projeto do fabricante da máquina.

Codificadores de posição montados no motor são mais comuns; a montagem na cabeça do eixo de arvore é usada quando o eixo de arvore tem uma transmissão por engrenagem entre o motor e o eixo de arvore, e o CNC requer feedback de posição no eixo de arvore real (após a engrenagem), não no motor.

Quando montado no motor com uma transmissão por engrenagem, o CNC deve aplicar uma correção de relação de engrenagem em seus parâmetros de controle do eixo de arvore para converter as contagens de posição do motor em contagens de posição do eixo de arvore real.

Quando montado na cabeça do eixo de arvore, nenhuma correção de relação de engrenagem é necessária.

A localização de montagem apropriada é especificada na documentação do fabricante da máquina.

P5: O A860-0309-T302 pode ser usado para feedback de eixo servo padrão em vez de sua aplicação em eixo de arvore?

Não. O A860-0309-T302 é um codificador de posição de eixo de arvore externo com um conector de 17 pinos e formato de sinal específico para a interface do amplificador de acionamento do eixo de arvore da Fanuc.

Ele não é intercambiável com os codificadores de pulso de motor servo (séries A860-0346, A860-0356, A860-2001, etc.) que usam diferentes protocolos seriais e conectores para feedback em malha fechada do eixo servo.

A função do codificador de posição do eixo de arvore é exclusivamente fornecer ao drive do eixo de arvore dados de posição angular para rosqueamento, orientação e funções do eixo C — não faz parte do loop de regulação de velocidade do eixo de arvore (essa função pertence ao sensor MZi).
