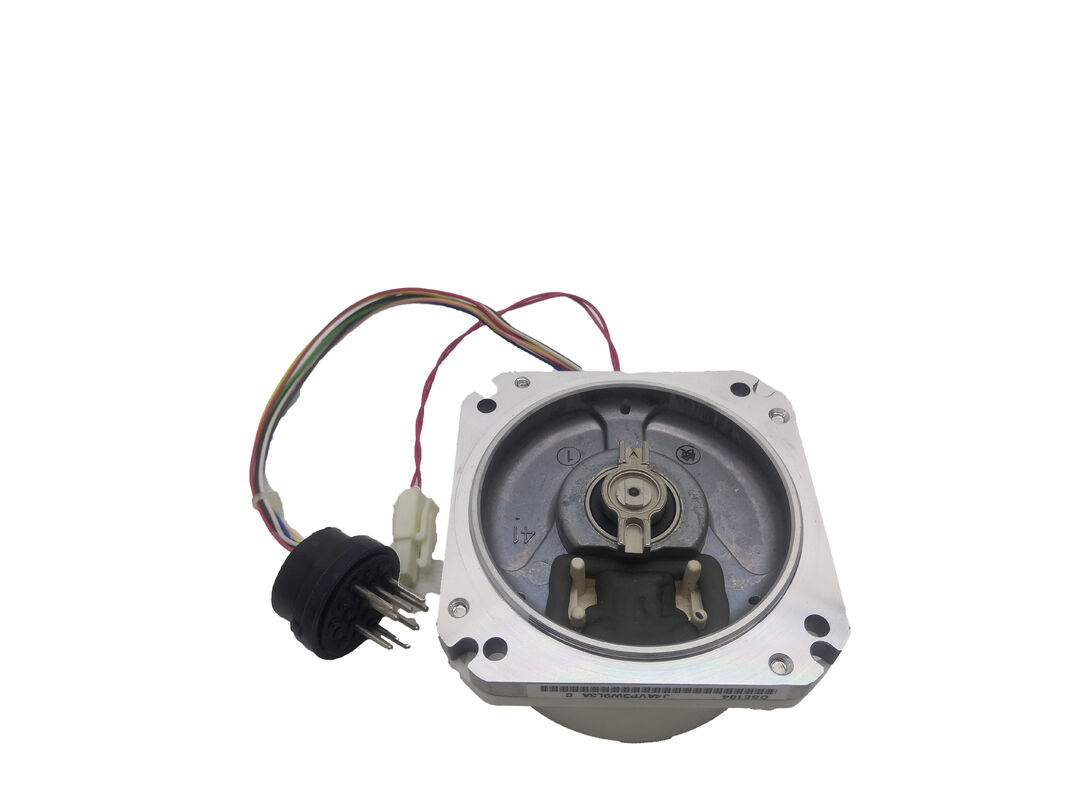

Encoder Servo Motor Mitsubishi OSE104 — Encoder Serial Incremental de 100.000 PPR, Compatível com MELDAS

Visão Geral do Produto

Número da Peça: OSE104

Também Pesquisado Como: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Tipo: Encoder Interno de Servo Motor (Serial Incremental)

Classificação: Encoder Rotativo Interno Mitsubishi MELSERVO Series — 100.000 PPR, Interface Serial TTL de 5V, Alimentado por Bateria, Compatível com a Série de Amplificadores Servo MDS-A / MDS-B / MDS-C1

Especificações Técnicas

O que é o OSE104 — e Por Que Acertar é Importante

A especificação Mitsubishi OSE104 é um encoder rotativo interno — um dispositivo de feedback de posição e velocidade embutido na parte traseira dos servo motores Mitsubishi como um componente integral do sistema servo de malha fechada MELSERVO. Não é um encoder rotativo autônomo que pode ser montado independentemente. Ele reside dentro do corpo do motor, acoplado diretamente ao eixo do motor, e se comunica com o amplificador servo da série MDS da Mitsubishi através de uma interface serial dedicada de 4 fios.

Quando um OSE104 falha — ou quando a contaminação degrada seu disco óptico a ponto de o sinal de feedback se tornar não confiável — o eixo que ele serve para de funcionar corretamente. O amplificador servo não consegue manter a malha fechada, o CNC emite alarmes de encoder ou detector, e a produção para. Compreender precisamente o que é este encoder, em quais motores ele se encaixa e com quais séries de amplificadores ele funciona é o ponto de partida para colocar a máquina em operação novamente sem pedir a peça errada.

A especificação designação OSE identifica este encoder como a variante incremental na família de encoders OSx da Mitsubishi. Sua contraparte, o OSA104, carrega a mesma resolução de 100.000 ppr, mas é um encoder absoluto que retém a posição multi-volta após desligamentos. O OSE104 é incremental — ele requer um ciclo de retorno à referência (homing) a cada inicialização para estabelecer a coordenada do eixo.

100.000 PPR — Entendendo o Valor da Resolução

A especificação 100.000 pulsos por revolução descreve o que o OSE104 reporta ao amplificador servo MDS da Mitsubishi como a resolução utilizável do encoder para o fechamento do loop de posição. O número que aparece no hardware interno do encoder é na verdade maior — o disco óptico de 20 bits produz 1.048.576 contagens por revolução — mas o sistema de acionamento o escala para 100.000 ppr como a resolução de trabalho reportada.

Em termos práticos, o que significam 100.000 ppr em um eixo de máquina-ferramenta CNC? Em uma esfera de 5 mm de passo acoplada diretamente, 100.000 contagens por revolução resolve cada contagem do encoder para 50 nanômetros de deslocamento linear. Para os centros de usinagem verticais, tornos CNC e centros de torneamento multi-eixo onde o OSE104 é comumente encontrado — particularmente máquinas Mazak executando controles MELDAS — esta resolução fornece a qualidade de feedback que o sistema de controle precisa para manter tolerâncias posicionais apertadas e entregar a qualidade de acabamento superficial que a máquina foi projetada para produzir.

O OSE104 se situa no nível de resolução intermediário da família de encoders da Mitsubishi. Acima dele está o OSE105 com 1.000.000 ppr — dez vezes a resolução de trabalho, usado onde a precisão máxima de contorno é necessária. Abaixo do OSE104 estão tipos de encoders mais antigos (OHE25K, etc.) que usavam interfaces paralelas de quadratura em vez do protocolo serial. Os 100.000 ppr do OSE104 são a especificação correta para as combinações motor-amplificador para as quais foi projetado — nem insuficiente para sua aplicação, nem subutilizado pelo sistema de controle.

A Interface Serial TTL de 5V — Quatro Fios, Protocolo Digital

O OSE104 se comunica via um protocolo serial proprietário da Mitsubishi sobre quatro linhas TTL de 5V:

• MR / MRR (Linhas de solicitação, par diferencial) — o amplificador envia pulsos de solicitação ou códigos de dados para o encoder para comandar uma transmissão de dados de posição
• MD / MDR (Linhas de dados, par diferencial) — o encoder transmite dados de posição de volta para o amplificador em resposta à solicitação

Esta é uma arquitetura serial de solicitação-resposta: o encoder não transmite continuamente dados de posição. O amplificador servo MDS inicia cada troca de dados enviando um código de solicitação nas linhas MR/MRR, e o encoder responde com os dados de posição atuais nas linhas MD/MDR. O protocolo opera em níveis de sinal TTL de 5V e não é compatível com RS-422 ou qualquer outra interface serial padrão — é proprietário da Mitsubishi.

Uma consequência prática deste projeto: o OSE104 não emitirá dados de posição por si só ao ser energizado. Aplicar alimentação de 5V ao encoder sem um amplificador MDS conectado emitindo solicitações não produz saída nas linhas de dados. Este é um comportamento normal — não indica um encoder defeituoso. Técnicos que solucionam problemas de encoder sem o amplificador da máquina real devem levar isso em consideração: testadores de encoder genéricos que aplicam energia e procuram saída A/B/Z não funcionarão com o OSE104.

O par diferencial nas linhas de solicitação e de dados fornece a imunidade a ruído apropriada para um ambiente de máquina-ferramenta — onde fiação de energia, inversores de frequência e outras fontes de ruído estão presentes em proximidade próxima ao roteamento do cabo do encoder.

Retenção de Posição Alimentada por Bateria

Apesar de ser um encoder incremental — que por definição não retém posição após o desligamento — o OSE104 incorpora um contador de posição alimentado por bateria que armazena o valor de contagem acumulado quando a energia do motor e do controle é removida.

A bateria que alimenta este contador geralmente está localizada no painel de controle MELDAS da máquina ou no módulo amplificador servo MDS, não dentro do próprio encoder. Os capacitores internos do encoder ou a bateria externa mantêm o valor de contagem durante os ciclos de energia. Quando o sistema CNC é energizado após um desligamento normal, a contagem alimentada por bateria preserva a última posição conhecida — mas o sistema ainda requer um ciclo de retorno à referência (homing) para estabelecer a coordenada verificada da máquina. O backup de bateria reduz o risco de perda de posição em interrupções curtas de energia, mas não torna o OSE104 funcionalmente equivalente ao encoder absoluto OSA104 para comportamento de inicialização.

A condição da bateria é importante: quando o amplificador MDS ou o controle MELDAS emite um alarme de bateria associado ao circuito de backup do encoder, substitua a bateria prontamente. Permitir que ela se esgote completamente redefine a contagem armazenada, e o eixo pode perder sua relação de referência na próxima inicialização.

Motores e Amplificadores Compatíveis

O OSE104 é compatível com as seguintes séries de servo motores Mitsubishi quando configurado como o encoder interno na extremidade do motor:

Servo motores compatíveis: Motores servo Mitsubishi das séries HA-N, HA-LF e HC onde o motor foi originalmente equipado com um OSE104 ou variante OSE104. Muitos servo motores Mitsubishi instalados em máquinas-ferramenta CNC Mazak (VMCs, centros de torneamento, máquinas multi-eixo) executando controles MELDAS ou Mazatrol carregam este tipo de encoder.

Servo amplificadores compatíveis: O OSE104 está listado nas tabelas de compatibilidade de encoders para módulos amplificadores servo das séries MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V e MDS-C1-V. Ele também é suportado na série MDS-B Vx4. O firmware do drive identifica o encoder pelo seu ID de dispositivo, que o amplificador lê durante a sequência de inicialização.

Não compatível com amplificadores de encoder de pulso OHE/OHA mais antigos: Encoders seriais na extremidade do motor (tipo OSA/OSE) não são intercambiáveis com as interfaces de encoder de pulso incremental OHE/OHA mais antigas. Se a máquina usava originalmente encoders paralelos tipo OHE, o OSE104 não pode ser usado como substituição direta sem verificar o suporte do amplificador para encoders seriais.

Designações de Variante OSE104

O número de peça base OSE104 abrange a configuração de montagem padrão. Sufixos de variante indicam arranjos de montagem alternativos ou opções ambientais:

As variantes S/S1/S2 compartilham a mesma placa de circuito impresso, firmware e ID do encoder que o OSE104 base. Eles se comunicam identicamente com o amplificador MDS e fornecem a mesma resolução reportada de 100.000 ppr. As diferenças são mecânicas — padrões de furos de montagem no corpo do encoder. Confirme se a configuração de montagem física corresponde ao compartimento do encoder do motor antes de solicitar uma variante específica.

Modos Comuns de Falha — Por Que o OSE104 Falha

Os registros de reparo de instalações de serviço de encoders qualificadas revelam um padrão consistente de modos de falha para o OSE104 que explicam o que dá errado e por que o encoder se comporta como se comporta ao falhar:

Disco óptico contaminado. O OSE104 usa um disco de codificação óptica de 20 bits através do qual a luz passa para produzir o sinal de posição. Com o tempo em um ambiente de máquina-ferramenta, contaminação fina — névoa de refrigerante, vapor de óleo de corte, poeira metálica — pode se depositar na superfície do disco como um revestimento fino e uniforme que não é visível a olho nu, mas espalha o feixe óptico o suficiente para degradar a qualidade do sinal. Isso produz erros de posição intermitentes, vibração do servo no eixo e, eventualmente, as condições de sobrecarga ou alarme de detector características da contaminação de encoders ópticos. A contaminação se acumula gradualmente, é por isso que um eixo afetado pode funcionar normalmente por meses antes que a qualidade do sinal se degrade o suficiente para produzir alarmes.

Capacitores defeituosos. Capacitores internos no circuito eletrônico do encoder são um item de falha recorrente — capacitores ruins aparecem consistentemente nos registros de reparo do OSE104 em múltiplas instalações de serviço. A falha de capacitor geralmente produz erros de comunicação intermitentes entre o encoder e o amplificador, ou perda completa de resposta do encoder.

Desgaste do rolamento. O rolamento interno do encoder suporta o mecanismo de acoplamento do eixo. A degradação do rolamento introduz excentricidade mecânica na rotação do disco óptico, o que por sua vez cria erros periódicos no sinal de posição. Rolamentos defeituosos no OSE104 são identificados em registros de serviço de instalações de precisão e outras instalações de reparo como um modo de falha recorrente que requer serviço.

O OSE104 vs OSA104 — Escolhendo Entre Incremental e Absoluto

Uma pergunta que surge frequentemente ao substituir um OSE104 é se deve fazer o upgrade para o OSA104 — a variante de encoder absoluto com a mesma resolução de 100.000 ppr. Os dois encoders usam o mesmo hardware de placa de circuito e se comunicam via o mesmo protocolo serial. A diferença é que o OSA104 mantém um registro de posição absoluto multi-volta verdadeiro que não requer backup de bateria para retenção de posição da mesma forma que o OSE104 incremental.

Na prática, em máquinas executando controles MELDAS ou Mazatrol, o upgrade de OSE104 para OSA104 é mecanicamente e eletricamente viável — o mesmo fator de forma física, a mesma interface serial, a mesma compatibilidade de amplificador. O CNC reconhece o tipo de encoder através de seu ID de dispositivo durante a inicialização. O benefício operacional é significativo: com o OSA104, o ciclo de retorno à referência a cada inicialização é eliminado. A coordenada do eixo é retida após o desligamento, reduzindo o tempo de inicialização da máquina e simplificando a recuperação de alarmes.

Se o upgrade é apropriado depende da máquina específica, versão do CNC e configuração de parâmetros. Em máquinas já configuradas para operação de retorno à referência, um ajuste de parâmetro é necessário após a instalação do OSA104. Confirme se as configurações de parâmetros do encoder do CNC suportam a operação de encoder absoluto tipo OSA antes de fazer a troca.

Aplicações Típicas

Centros de usinagem verticais e centros de torneamento CNC Mazak. O OSE104 é um tipo de encoder padrão em uma ampla gama de máquinas-ferramenta Mazak controladas por Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus e gerações equivalentes de controle MELDAS. Motores de eixo de avanço (X, Y, Z) nessas máquinas comumente carregam encoders OSE104 que requerem substituição quando a contaminação ou falha de componente encerra sua vida útil.

Máquinas com servo motor Mitsubishi HA-N e HA-LF instalados. Centros de usinagem CNC, centros de torneamento e outras máquinas-ferramenta equipadas com servo motores das séries HA-N ou HA-LF da Mitsubishi operando em sistemas de acionamento das séries MDS-A ou MDS-B, onde o OSE104 é a especificação padrão do encoder na extremidade do motor.

Sistemas de acionamento MDS-B/MDS-C1 de motor série HC. Aplicações de eixo de avanço e posicionamento em máquinas equipadas com motores Mitsubishi série HC e amplificadores servo MDS-B-V ou MDS-C1-V, onde a compatibilidade do encoder OSE104 é confirmada na lista de encoders suportados do amplificador.

Substituição de encoder durante a reconstrução do motor. Instalações de reparo de servo motores substituindo o encoder interno em motores Mitsubishi como parte de uma revisão completa do motor — instalando um OSE104 novo ou recondicionado como parte de um serviço de substituição de rolamentos, enrolamento e encoder.

FAQ

P1: Qual é a diferença entre o OSE104 e o OSA104?

Ambos operam a 100.000 ppr e usam a mesma interface serial de 4 fios com amplificadores da série MDS. A diferença fundamental é a retenção de posição: o OSA104 é absoluto — ele mantém a posição multi-volta após o desligamento sem a necessidade de backup de bateria da mesma forma, e a coordenada do eixo é conhecida imediatamente na inicialização sem um ciclo de homing. O OSE104 é incremental — a posição não é retida absolutamente, e uma travessia de retorno à referência (homing) é necessária a cada inicialização do CNC para estabelecer a coordenada da máquina. Ambos se encaixam nos mesmos corpos de motor e são suportados pelas mesmas séries de amplificadores MDS. O OSA104 elimina a necessidade de homing ao custo de um preço ligeiramente mais alto.

P2: Por que um eixo com um encoder OSE104 apresenta vibração e alarmes de sobrecarga?

A causa mais comum é contaminação do disco de codificação óptica — uma fina e uniforme camada de névoa de refrigerante ou vapor de óleo se deposita na superfície do disco ao longo do tempo, espalhando o feixe óptico e degradando a qualidade do sinal. O amplificador servo não consegue fechar o loop de posição de forma confiável com um sinal de feedback corrompido, o que produz vibração do eixo, erros de seguimento e, eventualmente, alarmes de sobrecarga ou detector. Limpar o disco com álcool isopropílico em um pano de microfibra às vezes recupera o encoder; se a contaminação tiver corroído o disco ou se capacitores internos ou rolamentos também falharam, a substituição ou reconstrução profissional é necessária.

P3: O OSE104 funcionará com os amplificadores da série MDS-C1, ou apenas com os mais antigos MDS-A e MDS-B?

Sim — o OSE104 está listado nas tabelas de compatibilidade de encoders da série MDS-C1-V como um encoder suportado na extremidade do motor. Ele também aparece nas listas de compatibilidade para as séries MDS-A-SVJ, MDS-B-SVJ2 e MDS-B-V. O protocolo serial e o ID do dispositivo do encoder são consistentes entre as gerações MDS, permitindo que o OSE104 opere com os sistemas de acionamento MDS mais antigos e mais novos da Mitsubishi sem modificação.

P4: Qual é a diferença entre OSE104, OSE104S, OSE104S1 e OSE104S2?

Os sufixos S, S1 e S2 indicam diferentes configurações de montagem mecânica — especificamente variações no padrão de furos de montagem no corpo do encoder. Todas as quatro variantes usam a mesma placa de circuito interna, o mesmo disco óptico de 20 bits, o mesmo protocolo serial e fornecem a mesma resolução reportada de 100.000 ppr para o sistema de acionamento. Elas são funcionalmente idênticas em operação. Escolha a variante cuja geometria de montagem corresponda ao compartimento físico do encoder no motor que está sendo reparado.

P5: O encoder OSE104 pode ser reparado em vez de substituído?

Sim — o OSE104 é um encoder reparável bem estabelecido. Instalações de serviço qualificadas substituem capacitores internos (a falha de componente mais comum), rolamentos e conjuntos completos de disco óptico. A contaminação pode frequentemente ser tratada através de limpeza sem a substituição completa de componentes. A vantagem do reparo profissional sobre a substituição direta é o custo — particularmente quando o estoque novo de OSE104 pode ser caro e os prazos de entrega variáveis. A abordagem prática para instalações que gerenciam várias máquinas com este tipo de encoder é manter uma unidade de troca testada em estoque para que a produção possa ser retomada imediatamente quando ocorrer uma falha, e então enviar a unidade defeituosa para reconstrução como estratégia de reposição a longo prazo.
