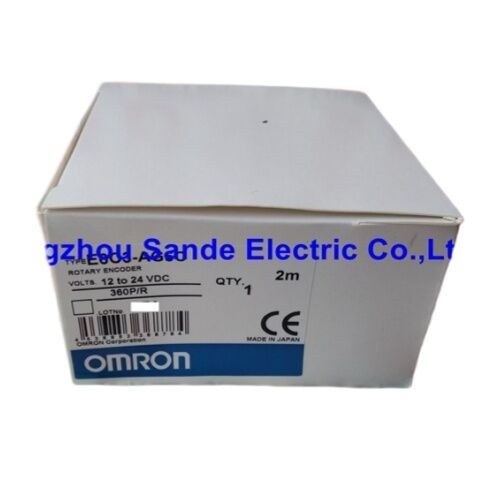

OMRON E6C3-AG5C 360P/R Encoder Rotativo

Absoluto | Código Gray de 9 bits | IP65 | Carcaça de 50 mm | 12–24 VCC

Posição Sem Adivinhação

A maioria dos sensores de posição informa o quanto algo se moveu. Um encoder absoluto informa exatamente onde algo está — mesmo após um corte de energia, mesmo após uma reinicialização da máquina. Essa distinção é enormemente importante em uma linha de produção onde rotinas de reinicialização custam tempo e desvios inesperados custam peças.

O OMRON E6C3-AG5C 360P/R é um encoder rotativo absoluto robusto construído com base nesse princípio. Com 360 pulsos por revolução e saída em código Gray, ele fornece dados de posição angular inequívocos em toda a rotação de 360° — sem contagem de pulsos a partir de um ponto de referência, sem sequência de inicialização necessária após a restauração da energia.

Especificações Técnicas

Construído Resistente o Suficiente para a Fábrica

A série E6C3 conquistou seu rótulo de "robusta" a partir dos materiais. A carcaça é de liga de alumínio — leve, mas rígida — enquanto o eixo é de aço inoxidável SUS303, que resiste à exposição corrosiva leve comum em processamento de alimentos e ambientes adjacentes a produtos químicos. Rolamentos selados e classificação IP65 significam que jatos de água e partículas em suspensão no ar não são uma preocupação em condições normais de operação.

Operando em temperaturas de -10°C a +70°C, este encoder cobre a faixa de ambientes frios de armazém a áreas de processo quentes sem contornar a compensação térmica. Para armazenamento, a faixa se estende ainda mais: -25°C a +85°C, o que é importante quando as unidades passam tempo em prateleiras sem aquecimento entre os ciclos de implantação.

Por Que Código Gray e Por Que Ele Importa Aqui

A saída binária padrão tem uma fraqueza conhecida: em certos pontos de transição, vários bits mudam simultaneamente, o que cria uma janela — por mais breve que seja — onde a saída pode ler um valor intermediário incorreto. O código Gray elimina isso garantindo que apenas um único bit mude em qualquer transição.

Para detecção de posição angular, essa propriedade é especialmente valiosa. Se você está rastreando uma came rotativa, uma posição de indexação de esteira ou um mecanismo de dial, a saída em código Gray do E6C3-AG5C remove a categoria de erros de posição causados pelo tempo de transição de bits. Não é um pequeno refinamento — é uma vantagem fundamental de confiabilidade em aplicações de alto ciclo.

Onde Este Encoder é Implantado

O E6C3-AG5C se encaixa naturalmente em qualquer aplicação que necessite de feedback confiável de posição angular sem depender de uma rotina de referência ao ligar. Casos de uso comuns incluem:

• Posicionadores de came — funciona diretamente com o Posicionador de Came H8PS da OMRON para controle de temporização de alta precisão de máquinas automatizadas
• Linhas de embalagem e rotulagem — registro e indexação baseados em ângulo
• Sistemas de esteira — rastreamento de posição do produto ao longo de correias indexadas
• Mesas rotativas e giratórias — monitoramento de posição absoluta em 360°
• Máquinas de impressão e prensagem — sincronização de fase e registro
• Controle de movimento geral baseado em CLP — a saída de coletor aberto NPN se conecta diretamente à maioria dos módulos de entrada CLP padrão

Saída de Coletor Aberto NPN — Praticidades de Fiação

A configuração de coletor aberto NPN significa que as saídas do encoder puxam para o terra quando ativas, com a carga conectada entre a saída e o trilho de alimentação positivo. Este é o tipo de saída mais amplamente compatível para CLPs OMRON, Mitsubishi, placas de entrada digital Siemens S7 e a maioria dos outros controladores industriais operando na faixa de 12–24 VCC. Resistores de pull-up são tipicamente embutidos nos módulos de entrada do CLP, portanto, nenhum componente adicional é necessário na maioria dos esquemas de fiação padrão.

Perguntas Frequentes

P1: O E6C3-AG5C retém sua leitura de posição após a perda de energia?

Sim — essa é a principal vantagem de um encoder absoluto. Ao contrário dos tipos incrementais que devem retornar a uma posição inicial após cada ciclo de energia, o E6C3-AG5C emite um código de posição exclusivo para cada ângulo do eixo. Ligue-o novamente e a posição estará imediatamente disponível.

P2: Qual é a diferença entre o E6C3-AG5C e o E6C3-AG5C-C?

O sufixo "-C" indica uma terminação de conector pré-conectado em vez de fios soltos. Ambos compartilham especificações elétricas e mecânicas idênticas. A escolha depende da sua preferência de fiação do painel e se um conector correspondente já está em uso na máquina.

P3: Este encoder pode ser conectado diretamente a uma entrada digital CLP padrão?

Na maioria dos casos, sim. A saída de coletor aberto NPN é compatível com as entradas digitais de fornecimento (tipo PNP) comuns em CLPs OMRON, Siemens e Mitsubishi. Sempre verifique se a faixa de tensão de entrada do seu CLP corresponde à tensão de alimentação do encoder e se a impedância de entrada é adequada para a classificação de corrente de saída de 35 mA.

P4: O que acontece se a velocidade do eixo exceder 5.000 RPM?

Operar acima da velocidade máxima nominal arrisca problemas de integridade do sinal e desgaste acelerado dos rolamentos. O limite de frequência de comutação de 20 kHz também se torna uma restrição em RPMs mais altas — a 5.000 RPM com 360 P/R, a frequência de saída já está em 30 kHz, razão pela qual o limite de velocidade mecânica é a restrição vinculante em vez da elétrica para esta resolução.

P5: O E6C3-AG5C é adequado para ambientes úmidos ou de lavagem?

O IP65 protege contra jatos de água de baixa pressão de qualquer direção, o que cobre a maioria das exposições a respingos e lavagem indireta. Ele não é classificado para imersão total ou lavagem de alta pressão. Para ambientes de processamento de alimentos ou bebidas com rotinas de limpeza agressivas, verifique se a pressão e os produtos químicos de limpeza estão dentro dos parâmetros IP65 antes da instalação.
