Encoder Rotativo Incremental Heidenhain ERN 1380 — ID 551126-12 | 1000 Linhas | 1 Vpp | Acoplamento de Estator | Conector Radial de 12 Pinos

Algumas especificações de encoder exigem sem compromisso. Quando um servo motor ou um eixo de máquina-ferramenta CNC necessita de um dispositivo de feedback de posição que mantenha a precisão em milhões de ciclos — através de variações de temperatura, vibração e o estresse acumulado da produção contínua — a resposta é um encoder Heidenhain. O 551126-12 é o número de ID para o Heidenhain ERN 1380-1000-62S12-30: um encoder rotativo incremental com rolamento integral, montagem por acoplamento de estator, contagem de 1.000 linhas, saída senoidal de 1 Vpp e um conector plugue radial de 12 pinos. Fabricado na Alemanha de acordo com os padrões de engenharia que tornaram a Heidenhain a referência em medição de precisão em máquinas-ferramentas em todo o mundo.

Especificações Confirmadas

Montagem por Acoplamento de Estator — Precisão Através de Inteligência Mecânica

O ERN 1380 utiliza um método de montagem que diferencia a família de encoders Heidenhain de dispositivos simples acoplados por eixo. Em vez de depender de um acoplamento rígido entre o eixo do motor e o encoder, a abordagem de acoplamento de estator permite que o eixo do encoder se conecte diretamente ao eixo do motor, enquanto a carcaça do encoder (estator) permanece fixa à flange do motor através do elemento de acoplamento — que absorve pequenos desalinhamentos, folga axial e inclinação entre o eixo do motor e a face de montagem do encoder.

O acoplamento de estator compensa a folga entre o motor e o encoder rotativo, corrigindo assim a imprecisão. Mesmo inclinações e folgas axiais de até ±0,5 mm podem ser compensadas de forma confiável, e o acoplamento também facilita a montagem em superfícies planas.

O resultado é um arranjo de montagem que tolera as imperfeições mecânicas do mundo real das máquinas de produção sem que essas imperfeições degradem a qualidade do sinal. O encoder entrega sua precisão nominal, independentemente de pequenas excentricidades do eixo ou desvios da face de montagem — é por isso que esta configuração se tornou o padrão para feedback de servo motor em aplicações de máquinas-ferramentas.

Contagem de 1.000 Linhas e Saída Senoidal de 1 Vpp

A saída de contagem de 1.000 linhas por revolução define quantos ciclos de sinal óptico o encoder gera por rotação completa do eixo. Ao contrário dos encoders TTL de onda quadrada, o ERN 1380 emite sinais senoidais de 1 Vpp — ondas senoidais e cossenoidais suaves em toda a amplitude do sinal — que a eletrônica de interpolação conectada no CNC ou no servo drive pode subdividir para alcançar uma resolução de posição muito superior às 1.000 linhas físicas.

Com fatores de interpolação típicos de 5× a 1.000×, um encoder de 1.000 linhas com saída de 1 Vpp alimentando um interpolador HEIDENHAIN padrão ou compatível pode fornecer uma resolução de posição efetiva de 5.000 a 1.000.000 de contagens por revolução. É por isso que encoders com saída senoidal são especificados onde quer que o feedback de posição de alta resolução seja importante — eixos de servo de precisão em tornos CNC, centros de usinagem, retificadoras e equipamentos de fresagem de engrenagens, onde a precisão de posicionamento afeta diretamente a qualidade da peça.

O padrão de sinal ~1 Vpp também é o formato de entrada nativo para a eletrônica de interpolação IK e IBV da HEIDENHAIN, e é aceito pela maioria dos servo drives CNC modernos sem condicionamento de sinal adicional.

Conector Plugue Radial de 12 Pinos

A conexão elétrica no 551126-12 é um conector plugue reto, de fileira dupla, de 12 pinos com mecanismo de travamento, orientado na direção radial — o cabo sai perpendicular ao eixo de rotação do encoder. Esta orientação é padrão em encoders de feedback de servo montados em motor, onde o cabo deve passar limpo para longe da face final do motor sem restrições de folga axial.

O conector de fileira dupla com trava e paredes de retenção fornece uma conexão segura e resistente a vibrações que não se solta sob o ambiente mecânico de um fuso de máquina-ferramenta ou eixo de servo. Para aplicações de substituição ou manutenção, confirmar a contagem de pinos (12), a orientação do conector (radial) e o tipo de travamento em relação à instalação de fiação existente é essencial antes da instalação.

Onde o ERN 1380 é Usado

A série ERN 1380 ocupa um espaço de aplicação específico e bem definido no catálogo de encoders da HEIDENHAIN: feedback de servo motor para máquinas-ferramentas CNC e automação industrial. A combinação de rolamento integral, acoplamento de estator, saída de 1 Vpp e construção compacta o torna uma escolha natural para:

Feedback de Servo Motor CNC — montagem direta no eixo em servomotores AC que acionam eixos de avanço em centros de usinagem, tornos CNC, centros de torneamento e retificadoras, onde o encoder substitui ou restaura o feedback de posição de fábrica do motor

Eletrônica de Acionamento com Entrada 1 Vpp — amplificadores de servo e controles CNC de grandes fabricantes de máquinas-ferramentas e acionamentos que aceitam sinais de encoder incremental senoidal de 1 Vpp como sua interface de feedback padrão

Eixos de Posicionamento de Alta Resolução — estágios de posicionamento linear ou rotativo onde a saída senoidal, combinada com a eletrônica de interpolação downstream, atinge resolução de nível submicrométrico ou de segundo de arco a partir de um dispositivo mecanicamente robusto

Manutenção de Retrofit e Substituição — restauração da função do encoder em servomotores ou eixos de máquinas onde o encoder original falhou, foi danificado ou deteriorou com o tempo; o número de ID 551126-12 é uma referência direta do catálogo HEIDENHAIN para solicitar ou especificar a substituição exata

Equipamentos de Eletroerosão e Retificação de Precisão — aplicações que exigem alta qualidade de sinal, excelente pureza de sinal e imunidade à contaminação ambiental, onde a tecnologia de varredura óptica comprovada do ERN 1380 demonstrou décadas de serviço confiável

ERN 1380 na Família Heidenhain

Dentro do portfólio de encoders da HEIDENHAIN, o ERN 1380 faz parte da série ERN mais ampla — encoders rotativos incrementais com rolamentos integrais e acoplamento de estator, disponíveis em uma variedade de contagens de linhas e tipos de sinal de saída. A designação 1380 reflete uma configuração específica de carcaça e eixo dentro dessa família, com a variante de 1.000 linhas e 1 Vpp (ID 551126-12) sendo uma das configurações mais comumente especificadas para feedback de servo em máquinas-ferramentas que utilizam servo drives da classe de 200V.

Os encoders rotativos ERN possuem rolamentos integrados e um acoplamento de estator montado. Eles compensam excentricidade radial e erros de alinhamento sem reduzir significativamente a precisão. O eixo do encoder é conectado diretamente ao eixo a ser medido. Durante a aceleração angular do eixo, o acoplamento de estator deve absorver apenas o torque causado pelo atrito no rolamento — resultando em alto desempenho dinâmico e altas frequências naturais que se adequam a aplicações exigentes de controle de servo.

Essa filosofia de design — carga mínima no rolamento, alto desempenho dinâmico e compensação de erros mecânicos através do acoplamento de estator — explica por que os encoders ERN aparecem em servomotores em máquinas-ferramentas CNC de praticamente todos os grandes fabricantes de máquinas que adquirem do ecossistema europeu e japonês de controle de movimento de precisão.

Nota de Pedido

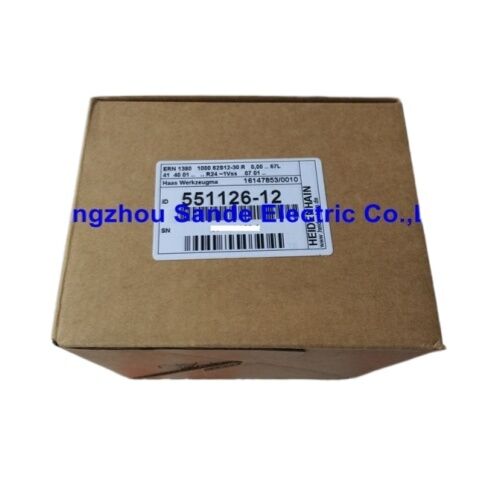

O número de peça 551126-12 é o número de ID da HEIDENHAIN — sua referência de catálogo de fábrica. A string completa do modelo é ERN 1380-1000-62S12-30. Ambas as referências identificam a mesma unidade. Ao adquirir uma substituição, confirme o número de ID e a string completa do modelo na etiqueta do seu encoder existente, pois a família ERN 1380 inclui múltiplas contagens de linhas e configurações de conector com números de ID diferentes.

FAQ

P1: O que significa o sinal de saída de 1 Vpp e qual eletrônica ele requer?

A saída de ~1 Vpp é um sinal analógico senoidal — o encoder emite ondas senoidais e cossenoidais com uma amplitude de pico a pico de aproximadamente 1 volt. Este sinal é alimentado à eletrônica de interpolação no servo drive ou controle CNC, que o digitaliza em alta resolução. A maioria dos controles CNC e servo drives modernos compatíveis com HEIDENHAIN — incluindo sistemas Siemens, Indramat e HEIDENHAIN iTNC — aceitam 1 Vpp diretamente. Verifique se o seu servo drive ou controle especifica entrada de encoder 1 Vpp antes de instalar este encoder.

P2: O que é o acoplamento de estator e ele precisa de manutenção periódica?

O acoplamento de estator é um elemento flexível de mola que conecta a carcaça do encoder à flange de montagem do motor. Ele permite que o eixo do encoder siga o eixo do motor com precisão, enquanto absorve pequenos desalinhamentos e folga axial. Nenhuma manutenção de rotina é necessária — o acoplamento é um elemento mecânico passivo. Durante a instalação, ele deve ser fixado de acordo com as especificações de torque da HEIDENHAIN para evitar que a carcaça gire durante a operação.

P3: O 551126-12 pode substituir diretamente um ERN 1380 mais antigo com a mesma contagem de linhas, mas com uma configuração de conector diferente?

O corpo do encoder e a montagem são idênticos em todas as variantes do ERN 1380 com a mesma contagem de linhas, mas o tipo de conector, a contagem de pinos e a direção de saída do cabo diferem entre as variantes. O 551126-12 possui um conector plugue radial de 12 pinos. Se a instalação original usar um conector diferente (saída axial, contagem de pinos diferente ou versão de cabo), o chicote de fiação deve ser adaptado. Sempre verifique o número de ID completo na etiqueta do encoder existente antes de solicitar uma substituição.

P4: Qual é a resolução de posição efetiva ao usar este encoder com eletrônica de interpolação?

A contagem de 1.000 linhas fornece 1.000 ciclos senoidais/cossenoidais por revolução. Com interpolação de 5×, a contagem efetiva é de 5.000 contagens/rev; com interpolação de 1.000× (disponível em unidades HEIDENHAIN IBV e similares), a resolução efetiva atinge 1.000.000 de contagens/rev. A resolução real utilizada em qualquer instalação CNC específica depende do fator de interpolação configurado no servo drive ou controle. Encoders senoidais de 1 Vpp são especificamente escolhidos em vez de encoders TTL em aplicações onde essa multiplicação downstream de resolução é necessária.

P5: O 551126-12 ainda está em produção e está disponível como substituição de serviço?

A série ERN 1380 é uma linha de produtos HEIDENHAIN madura. O ID 551126-12 foi notado como descontinuado em alguns catálogos de distribuidores, o que é comum para configurações específicas em famílias de produtos de longa duração, à medida que a HEIDENHAIN consolida em gerações ERN mais novas. A disponibilidade atual de substituição através dos canais de serviço autorizados pela HEIDENHAIN e do mercado de reposição industrial está bem estabelecida, pois esta é uma das configurações de encoder de servo mais amplamente instaladas na frota global de máquinas-ferramentas CNC. Confirme a disponibilidade atual com seu fornecedor antes de fazer um pedido com prazo crítico.
