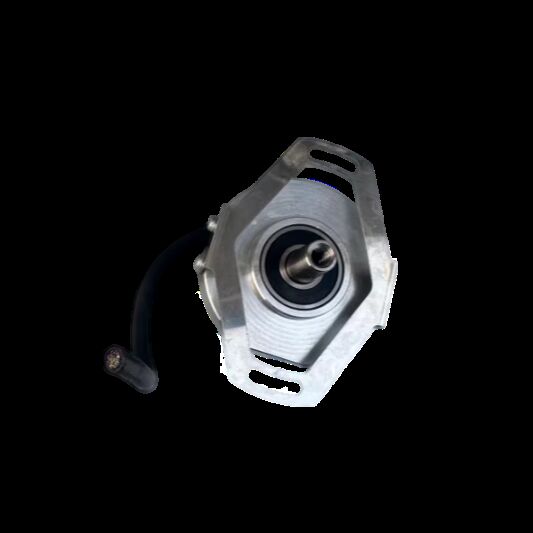

Servo Motor Encoder
>
|
| Lugar de origem | Alemanha |
| Marca | HENGSTLER |
| Certificação | CE / cULus Listed / RoHS 2002/95/EC |
| Número do modelo | S21-2048.001 |
Ampla gama de temperaturas de funcionamento de ¥15 °C a +120 °C, portanto utilização óptima da capacidade do motor
Alta frequência de limitação com excelente qualidade do sinal, permitindo velocidades de pico mais altas e redução do desperdício de tempo não produtivo
Excelente resistência às interferências (EN 61000-4-4, classe 4)
Segurança funcional elevada devido ao controlo do sinal e à monitorização do sistema (baixa tensão, poluição, danos ao disco, fim da vida útil do LED)
Alta qualidade do sinal através do controlo e da compensação de erros
Certificação:
CE / cULus Lista / RoHS 2002/95/CE
Descrição detalhada do produto
| Parâmetro | Especificações |
|---|---|
| Diâmetro da caixa | 53 mm |
| Diâmetro do eixo | Cone 1/10 |
| Classe de proteção de entrada do eixo (EN 60529) | IP40 |
| Casas de classe de protecção (EN 60529) | IP40 |
| Carga do eixo axial / radial | 20 N / 90 N (para eixo sólido cônico) |
| Função final axial do eixo de montagem (eixo de carga) | ± 0,5 mm |
| Desvio radial do eixo de acoplamento | ± 0,1 mm |
| Velocidade máxima | Max. 12.000 rpm (contínua), max. 15.000 rpm (a curto prazo) |
| Torque | ≤ 1 Ncm |
| Resistência às vibrações (DIN EN 60068-2-6) | ≤ 100 m/s2 (10... 2000 Hz) |
| Resistência a choques (DIN EN 60068-2-27) | ≤ 1000 m/s2 (6 ms) |
| Temperatura de funcionamento | ¥15 °C... +120 °C |
| Temperatura de armazenamento | ¥20 °C... +80 °C |
| Casas de material | Alumínio |
| Peso | aproximadamente 170 g |
| Conexão | Conectores e cabos de PCB |
| Parâmetro | Especificações |
|---|---|
| Projeto geral | de acordo com a norma DIN EN 61010-1, classe de proteção III, nível de contaminação 2, classe de sobrevoltagem II |
| Tensão de alimentação | DC 5 V ± 10% |
| Corrente máxima sem carga | 120 mA |
| Signo de referência R | > 0,4 V (1 pulso por revolução) |
| Sinais de comutação C, D | Sinus ± Cossinus 1 Vpp (1 período por rotação) |
| Sinais incrementais (facultativo) | Sinus-Cosinus 1 Vpp |
| Número de pulsos | 2048 |
| Frequência limite de 3 dB | 500 kHz |
| Precisão absoluta | ± 35′′ |
