| Lugar de origem | Alemanha |
| Marca | HEIDENHAIN |
| Certificação | CE ROHS |
| Número do modelo | 749144-16 |

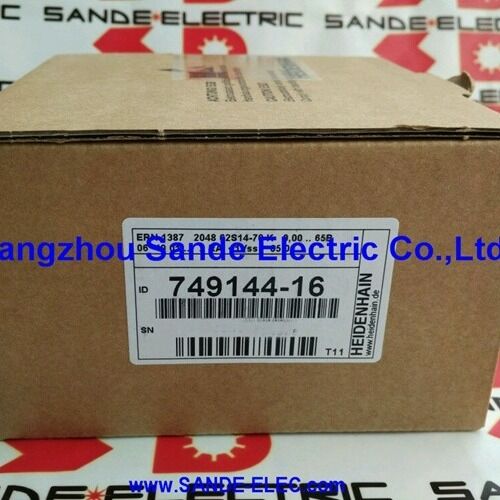

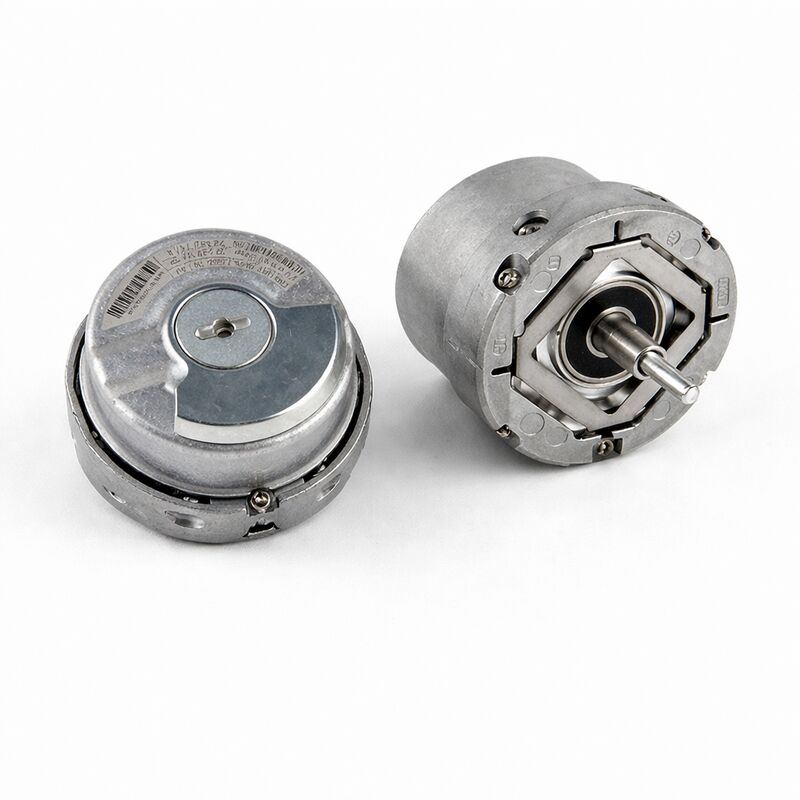

O 749144-16 é comumente vendido como um encoder rotativo incremental HEIDENHAIN ERN 1387 2048. Dados de listagem publicados para este ID exato o identificam regularmente como ERN1387 2048 62S14-70, enquanto as informações do produto HEIDENHAIN colocam o ERN 1387 na série ECN/ERN 1300 de encoders rotativos com rolamentos integrados para controle de servo-drive de elevador.
Essa família é descrita como utilizando acoplamento de superfície plana, acoplamento de eixo rígido e dimensões uniformes para várias interfaces elétricas.
A classe do produto torna seu papel de aplicação real bastante claro.
Um encoder como este não é comprado para detecção geral. Ele é tipicamente escolhido onde a qualidade do feedback de movimento afeta diretamente como o sistema de acionamento interpreta a rotação e a posição.
Em sistemas instalados reais, isso muitas vezes significa que a substituição exata é mais importante do que alegações de ampla compatibilidade, especialmente quando a máquina já depende de uma família de encoder específica, conceito de montagem e estrutura de sinal.
Esta é uma inferência de engenharia baseada na família de produtos ERN 1387 e na identificação de mercado exata 749144-16.
O 749144-16 é mais adequado para tarefas de feedback de servo-drive, especialmente em sistemas que utilizam a configuração de encoder estilo ERN 1387. A folha de produto da HEIDENHAIN coloca o ERN 1387 em controle de servo-drive de elevador, e a série ERN 1300 mais ampla é descrita como uma plataforma de encoder incremental robusta com rolamentos integrados e alta tolerância à variação de montagem.
Isso torna este modelo especialmente relevante onde feedback rotacional estável, montagem compacta e qualidade de sinal confiável são importantes.
Em trabalhos de substituição práticos, este é o tipo de encoder que os compradores geralmente adquirem por ID exato em vez de tamanho geral do encoder. A razão é simples: o tipo de sinal, o estilo do conector, o arranjo do eixo e a geometria de instalação afetam se a substituição se encaixará e se comportará como esperado.
A listagem exata para 749144-16 e o conjunto de recursos mais amplo do ERN 1387 suportam essa visão de substituição em primeiro lugar.
Esta é uma inferência de engenharia baseada na listagem publicada 749144-16 e nos dados do produto ERN 1387.
Este modelo deve ser tratado como um componente de feedback de acionamento de precisão, não como um encoder genérico escolhido apenas pela contagem de pulsos. Os compradores devem verificar o número de ID instalado, o estilo de acoplamento mecânico, o estilo do conector, a interface de sinal e o ambiente de aplicação antes de fazer o pedido. Na família ERN 1387, esses detalhes fazem parte da identidade do produto, não apenas opções secundárias.
Esta é uma recomendação de engenharia baseada nas informações do produto ERN 1387 da HEIDENHAIN e nos dados de listagem comumente publicados 749144-16.
| Parâmetro | Valor |
|---|---|
| Número da Peça | 749144-16 |
| Fabricante | HEIDENHAIN |
| Identificação Comum de Mercado | ERN 1387 2048 62S14-70 |
| Tipo de Produto | Encoder rotativo incremental |
| Contexto da Série | ERN 1300 / ERN 1387 |
| Contagem de Linhas | 2048 |
| Interface de Sinal | Sinais incrementais de 1 Vpp |
| Sinais de Comutação | 1 Vpp (trilha Z1) |
| Tensão de Alimentação | 5 V CC |
| Contexto do Conector | Conector PCB de 14 pinos |
| Estilo do Eixo | Eixo cônico Ø 9,25 mm, 1:10 |
| Movimento Axial Permissível | ±0,5 mm |
| Proteção | IP40 quando montado |
| Contexto da Aplicação | Elevador / feedback de acionamento |
P1: Que tipo de produto é o 749144-16?
É um encoder rotativo incremental HEIDENHAIN, comumente vendido como ERN 1387 2048 62S14-70.
P2: O que torna este encoder valioso em sistemas de acionamento reais?
Seu valor vem de fornecer feedback rotacional estável em aplicações onde o acionamento depende de sinais incrementais precisos e geometria de instalação previsível.
Esta é uma inferência de engenharia baseada no papel da família ERN 1387.
P3: Com quais aplicações ele está mais associado?
Está mais associado a feedback de servo-drive, especialmente controle de servo-drive de elevador dentro da família de produtos ERN 1387.
P4: Por que a correspondência exata do ID é importante para este modelo?
Porque a estrutura de sinal do encoder, o estilo do conector, o arranjo do eixo e o conceito de montagem afetam o ajuste e o comportamento.
Em componentes de feedback, esses detalhes são geralmente críticos. Esta é uma inferência de engenharia baseada nos dados do produto ERN 1387 e na identidade da listagem 749144-16.
P5: O que deve ser verificado antes de fazer o pedido?
Verifique o número de ID instalado, a família do encoder, o estilo do conector, o arranjo do eixo/acoplamento e a interface de sinal necessária já utilizada na máquina.
