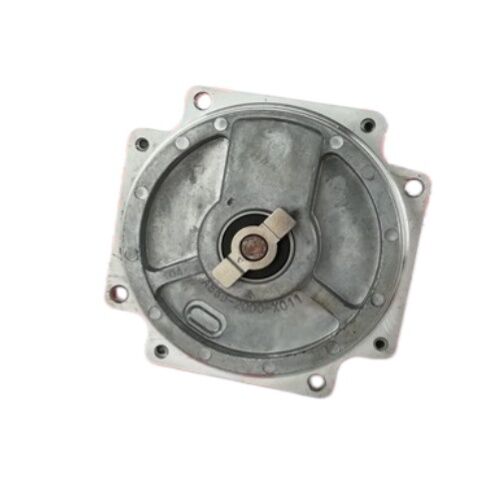

FANUC A860-0365-V501 Alpha i64 Codificador de Pulso Incremental 64.000-Pulso Servo Feedback para sistemas CNC FANUC

Pergunte a qualquer servo técnico da FANUC qual a família de codificadores que vê mais frequentemente nas reparações de máquinas-ferramenta CNC, e a série Alpha i64 surge com confiança.FANUC A860-0365-V501é a variante incremental dessa família ?? a64Codificador de pulsos em série de 1000 pulsosO sistema de transmissão de corrente alternada é instalado numa enorme base instalada de servomotores da série Alpha i da FANUC em centros de usinagem, tornos e linhas de produção automatizadas em todo o mundo.

Esta unidade é oferecidaTestado e totalmente funcional- extraído de uma máquina em funcionamento, verificado com um servo-acionamento FANUC e confirmado para produzir uma saída limpa e estável antes do envio.

Incremental em resolução de 64K

A designação "I64" indica imediatamente o número importante:64,000 pulsos por revoluçãoAtravés do protocolo de comunicação serial de alta resolução da FANUC entre o codificador de pulso e o servoamplificador,o sistema de controlo processa dados de posição com uma precisão que torna possível o posicionamento do eixo submicrônico a nível da máquina.

Compare isso com as gerações anteriores do FANUC ∙ o codificador de corrente contínua de 2.000 pulsos dos motores da primeira geração, ou mesmo o 8,Os encoders de 1000 pulsos nos primeiros servomotores AC e o salto de resolução ilustram por que a série Alpha i elevou o nível de precisão de posicionamento e regulação de velocidade quando foi introduzida.

As saídas de quadratura A e B, 90 graus fora de fase, dão ao servo drive a contagem de posição e a direção de movimento simultaneamente.Este rastreamento bidirecional significa que o controle sabe exatamente onde o eixo está em cada movimento, em ambas as direcções, sem ambiguidade nos pontos de inversão.

Especificações técnicas

O Alfa i64 no ecossistema do motor FANUC

FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decadesA principal diferença entre a geração de codificadores absolutos Alpha (aA64) e a geração de codificadoresAlfa i (aI64)A geração incremental é a arquitetura de feedback:

O AL64 é umcodificador incrementalO sistema conta pulsos a partir de uma referência inicial conhecida, em vez de emitir uma palavra de posição absoluta.Isto significa que o controle CNC estabelece posições de referência do eixo através de uma operação de retorno de referência (homing) no arranque da máquina, após o qual a contagem incremental fornece rastreamento de posição contínuo e altamente preciso.

O protocolo serial de alta resolução da FANUC transmite estes dados entre o codificador e o amplificador através de uma ligação serial de dois fios,fornecendo o alto débito de dados necessário para suportar a resolução de 64K na velocidade máxima do motor sem os desafios de integridade do sinal da fiação paralela.

V501 Variante de conector sem cabo

O sufixo V nos números de peças do codificador de pulso FANUC indica tipicamente uma unidade de codificador nuacom um diâmetro não superior a 50 mm,. O A860-0365-V501 é fornecido sem cabo. O conjunto de cabo correspondente (A860-0360-V906) é encomendado separadamente e conecta o corpo do codificador à porta de codificação CN2 do amplificador.

Para o trabalho de substituição em uma máquina existente, o cabo original é tipicamente reutilizado se estiver intacto. The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.

Onde se encontra este codificador

O A860-0365-V501 é instalado numa gama muito ampla de modelos de servomotores FANUC Alpha i, abrangendo as aplicações de accionamento por eixo em equipamentos construídos desde o início dos anos 2000 até os anos 2010:

Centros de usinagem CNC- Acionamentos de eixos X, Y, Z e rotativos em centros de usinagem verticais e horizontais de Mazak, Makino, Okuma, Haas, DMG Mori e dezenas de outros construtores que utilizam os sistemas FANUC Alpha i servo

Centros de torneamento CNC¢ Servo feedback no eixo Z e no eixo X em tornos de dois e vários eixos, mais acionamentos de sub-fuso e de eixo C em centros de torneamento mais complexos

Articulações robóticasOs robôs industriais FANUC das famílias das séries M e R utilizavam servomotores Alfa i com codificadores de pulso 64 nos eixos das articulações.

Sistemas de fabrico flexíveis Mudanças de paletes, sistemas automatizados de manuseio de materiais e linhas de transferência construídas com base na tecnologia CNC e servo da FANUC da mesma época

Comprar usado e testado O caso prático

Esta é uma unidade usada testada e para o A860-0365-V501, é uma escolha razoável e comum.Um codificador utilizado testado que tenha sido verificado num servosistema em funcionamento tem um estado funcional conhecido, e os rolamentos no interior normalmente funcionam durante anos sem problemas estes são dispositivos ópticos de precisão, não componentes de alto desgaste em condições normais de funcionamento.

A cautela com os codificadores de pulso utilizados é sempre a condição do rolamento e a integridade do conjunto de sensores ópticos.Uma unidade puxada de uma máquina que falhou por razões não relacionadas e testada contra um servo drive é significativamente diferente de uma extração excedente não testadaVerificar que o codificador produza saídas de canais limpas A, B e Z a velocidade representativa antes do envio é o padrão de diligência devida que torna uma unidade usada testada uma compra confiável.

Perguntas frequentes

P1: O A860-0365-V501 é um codificador absoluto ou incremental?

É mesmo.incrementalO "I" em Alpha i64 significa incremental Isto é diferente de codificadores absolutos, que sai diretamente da posição sem exigir uma devolução de referência.

P2: Este codificador vem com o cabo?

Não. A variante V501 é fornecidasem cabo(cabo W/O).A860-0360-V906Em um trabalho de substituição, o cabo de máquina existente normalmente pode ser reutilizado se estiver em boas condições.

Q3: Que servomotores e amplificadores FANUC utilizam o A860-0365-V501?

Este codificador de pulso está montado emServomotores CA da série FANUC Alpha i(série A06B-0xxx com designação de codificador aI64).Servoamplificadores da série FANUC αi e αiSe é compatível com comandos CNC no0i, 16i, 18i, 21i, 30i, 31i e 32iConfirme com o número de peça da placa do motor antes de encomendar.

P4: O que significa "testado" para um codificador de pulso usado?

Um codificador de pulso testado foi verificado eletricamente num sistema de servo-acionamento FANUC real, confirmando que as saídas dos canais A, B e Z estão presentes, limpas e corretamente em fase à velocidade de funcionamento.Isto é mais significativo do que uma simples verificação visual ou de continuidade e confirma que o conjunto de sensores ópticos e a eletrónica estão a funcionar como concebido.

P5: O A860-0365-V501 pode ser reparado se desenvolver uma falha?

Sim, os serviços especializados de reparação de motores e codificadores FANUC podem substituir rolamentos, reinsertar o disco óptico e reparar danos nos conectores do codificador de pulso aI64.Reparação é um caminho viável quando o encoder casa e disco óptico estão intactos, mas uma falha de rolamento ou falha do conector tornou a unidade não funcionalPara as unidades com danos físicos no disco ou caixa rachada, a substituição é a opção prática.
