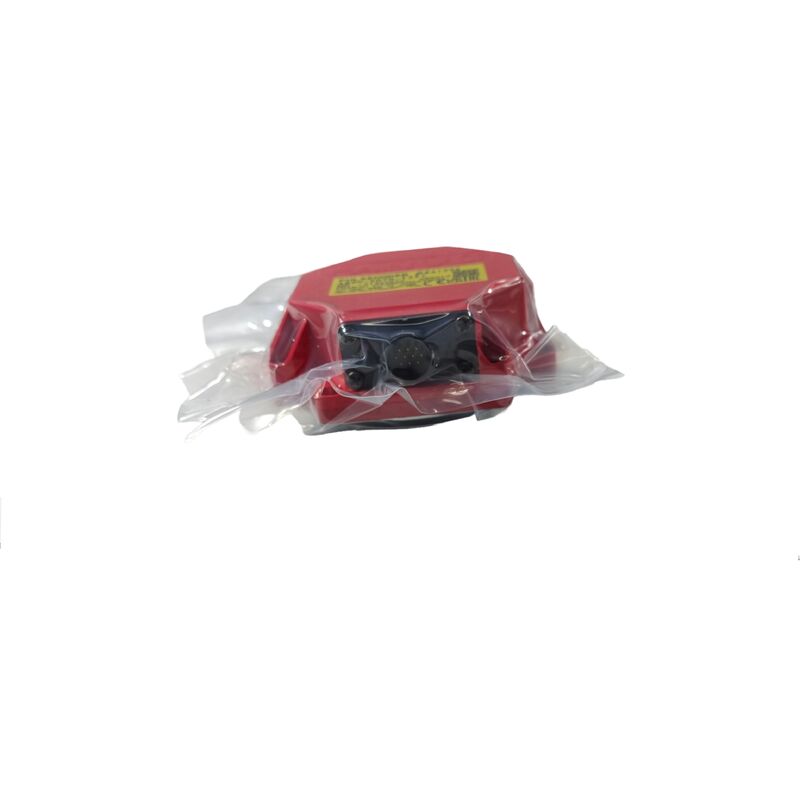

Encoder de Motor de Eixo FANUC A860-2120-T511 — Sensor Alpha i BZi para Sistemas de Eixo AC FANUC

Quando um eixo de CNC não orienta, a rosqueamento rígido produz roscas ruins ou o controle emite um alarme de sensor de eixo, o problema geralmente se resume a um componente: o encoder do motor de eixo. O FANUC A860-2120-T511 é o sensor de feedback de fábrica para os motores de eixo AC da série Alpha i da FANUC — um sensor magnético de dente de engrenagem que fornece ao amplificador do eixo os dados contínuos de velocidade e posição de que ele precisa para executar ciclos de orientação, eixo C e avanço sincronizado com confiança.

O que este Encoder Realmente É

O A860-2120-T511 pertence à família de sensores Alpha i BZi (BZ) da FANUC — uma linha de unidades de detecção magnética projetadas especificamente para feedback de motor de eixo AC no ecossistema CNC da FANUC. Ao contrário dos codificadores ópticos de pulso que contam a luz através de um disco com fendas, o sensor BZi lê os dentes de um anel de engrenagem de precisão montado no eixo do motor do eixo, gerando um sinal de alta frequência que o drive do eixo converte em dados de velocidade e posição angular.

Essa abordagem de detecção magnética confere ao sensor BZi uma vantagem prática no ambiente hostil de um motor de eixo: ele não é afetado por névoa de óleo, poeira metálica, ou pela vibração e ciclos térmicos que caracterizam aplicações de eixo industrial operando em altas RPM sustentadas.

Especificações Técnicas

A Arquitetura do Sensor BZi — Detecção Magnética de Dentes

A tecnologia de sensor BZi da FANUC funciona com um princípio simples, mas confiável. Um anel dentado é montado com precisão no eixo do motor do eixo e gira com ele. A cabeça do sensor BZi, fixada ao corpo do motor, detecta a passagem de cada dente magneticamente e gera pulsos proporcionais à velocidade do eixo e à posição angular.

Este método de contagem de dentes de engrenagem é robusto por design. A folga de detecção é relativamente tolerante à contaminação em comparação com a detecção óptica, e o campo magnético não é perturbado pelo spray de refrigerante, vapor de óleo e cavacos que inevitavelmente encontram seu caminho em ambientes de eixo de alta velocidade. A orientação técnica da FANUC para a série BZi adverte especificamente contra o acúmulo de poeira magnética nos dentes da engrenagem — e recomenda sopro de ar periódico durante a manutenção — o que confirma o quão perto do ambiente de corte esses sensores operam.

O que o Feedback do Eixo Permite

O A860-2120-T511 não está apenas funcionando em segundo plano. Todas as funções de eixo de alto valor em uma máquina controlada por FANUC dependem de feedback de eixo preciso e de baixa latência:

Orientação do Eixo — Parar o eixo em uma posição angular precisa para trocas de ferramenta, ajuste de cabeçote de mandrilamento ou carregamento de peça. Sem dados de sensor limpos, o eixo ultrapassa a posição alvo ou oscila.

Rosqueamento Rígido — Sincronizar a rotação do eixo com o avanço do eixo Z durante os ciclos de rosqueamento. O controlador calcula o passo da rosca correlacionando os pulsos do encoder do eixo com a posição do servo. Uma falha no sensor aqui produz um passo de rosca incorreto ou quebra de machos.

Posicionamento do Eixo C — Em centros de fresamento-torneamento, o eixo funciona como um eixo rotativo controlado. O feedback de posição do sensor BZi permite que o drive do eixo mantenha a posição angular sob carga de corte — um requisito para furação descentralizada e fresamento de contorno.

Sincronização de Rosqueamento e Avanço — Em tornos, os dados de velocidade do eixo alimentam diretamente o cálculo do ciclo de rosqueamento G32/G76. A degradação do sensor do eixo geralmente aparece primeiro como um passo de rosca irregular antes de progredir para falhas completas.

Família de Sensores Alpha i BZi — A Série A860-2120

A série A860-2120 abrange várias variantes de conectores e cabos do conjunto do sensor Alpha i BZi. O sufixo do número da peça indica a configuração de conexão específica:

• Série V (por exemplo, A860-2120-V004, A860-2120-V005) — variantes do conjunto do sensor, geralmente sem cabo ou com conectores alternativos
• Série T (por exemplo, A860-2120-T401, A860-2120-T511) — conjuntos de sensores com cabo e conector integrados para instalação direta

A variante T511 vem com seu cabo e plugue pré-instalados, prontos para montagem e conexão direta ao motor do eixo e amplificador sem montagem adicional. Para equipes de manutenção que substituem um sensor defeituoso, isso economiza tempo de instalação significativo em comparação com a reconstrução de uma terminação de conector em campo.

Máquinas CNC Onde Este Encoder é Encontrado

Os motores de eixo FANUC Alpha i com a família de sensores BZi A860-2120 são instalados em uma ampla gama de equipamentos CNC produzidos dos anos 2000 até o presente:

Centros de Usinagem CNC — centros de usinagem horizontais e verticais de Mazak, Makino, DMG Mori, Okuma, Doosan e outros fabricantes que executam controles das séries FANUC 0i, 16i, 18i ou 30i

Tornos e Centros de Torneamento CNC — centros de torneamento de dois eixos e multi-eixos onde o feedback de velocidade do eixo governa os ciclos de rosqueamento e o acabamento da superfície da peça

Centros de Fresamento-Torneamento — máquinas multitarefa que exigem posicionamento do eixo C e sincronização da ferramenta acionada

Linhas de Usinagem Dedicadas — cabeçotes de eixo de linhas de transferência e máquinas-ferramenta de propósito especial com drives de eixo FANUC na série SPM

Instalação do Sensor — O Que Importa

O sensor BZi requer um ajuste preciso da folga de ar entre a cabeça do sensor e os dentes do anel de engrenagem. Uma folga muito grande e a amplitude do sinal caem, levando a erros de detecção intermitentes. Muito estreita e o contato físico durante a expansão térmica ou vibração pode danificar o sensor.

O procedimento de instalação da FANUC envolve centralizar o sensor usando a tela de diagnóstico do amplificador enquanto gira o eixo lentamente, e então travar a montagem assim que o sinal estiver estável. Esta etapa de centralização é obrigatória após cada substituição de sensor — e é também por isso que o cabo pré-conectado da variante T511 é útil, pois elimina uma variável do processo de instalação.

FAQ

P1: Qual função o A860-2120-T511 desempenha em uma máquina CNC FANUC?

É o sensor de feedback de posição e velocidade do motor do eixo. Ele detecta a passagem dos dentes da engrenagem no eixo do motor e envia esses dados para o amplificador do eixo FANUC, que os utiliza para controle de velocidade do eixo, orientação, sincronização de rosqueamento rígido e funções de posicionamento do eixo C.

P2: Quais amplificadores de eixo e controles CNC FANUC são compatíveis com este sensor?

O A860-2120-T511 é projetado para motores de eixo AC da série FANUC Alpha i emparelhados com drives da série SPM (Spindle Amplifier Module). É compatível com sistemas CNC das famílias FANUC 0i, 16i, 18i, 21i, 30i, 31i e 32i. Sempre confirme contra a placa de identificação do motor e a documentação do amplificador antes de fazer o pedido.

P3: O sensor precisa de calibração ou ajuste após a substituição?

Sim. Após a instalação do A860-2120-T511, um procedimento de centralização é necessário para definir a folga de ar correta entre a cabeça do sensor e o anel de engrenagem. Isso é realizado usando o display de diagnóstico do amplificador do eixo enquanto gira o eixo em baixa velocidade. Pular esta etapa leva a erros de detecção e alarmes do eixo.

P4: O que causa a falha deste sensor e quais são os sinais de alerta?

Causas comuns incluem desgaste dos rolamentos do motor permitindo um batimento excessivo do eixo, contaminação do anel de engrenagem com cavacos magnéticos, danos ao cabo por calor ou refrigerante e corrosão do conector. Sinais de alerta incluem falhas intermitentes de orientação do eixo, profundidade de rosqueamento rígido inconsistente, alarmes de sensor do eixo (códigos de alarme SV ou SP em sistemas FANUC) e velocidade instável do eixo em baixa RPM.

P5: Qual é a diferença entre as variantes com sufixo T e sufixo V da série A860-2120?

Ambos são conjuntos de sensores Alpha i BZi para os mesmos motores. As variantes com sufixo V (por exemplo, A860-2120-V004, V005) são unidades de sensor geralmente sem anel de montagem ou com configurações de cabo alternativas. As variantes com sufixo T (por exemplo, A860-2120-T511) incluem um cabo e conector integrados, prontos para instalação direta plug-and-play. Confirme a variante necessária contra o número da peça do sensor existente do motor antes de comprar.
