Fanuc A860-0316-T101 | Codificador Incremental de Alta Resolução — 10.000P, Tampa Plástica Vermelha, Servomotores AC da Série S Recente, Servo Digital CNC

Visão Geral

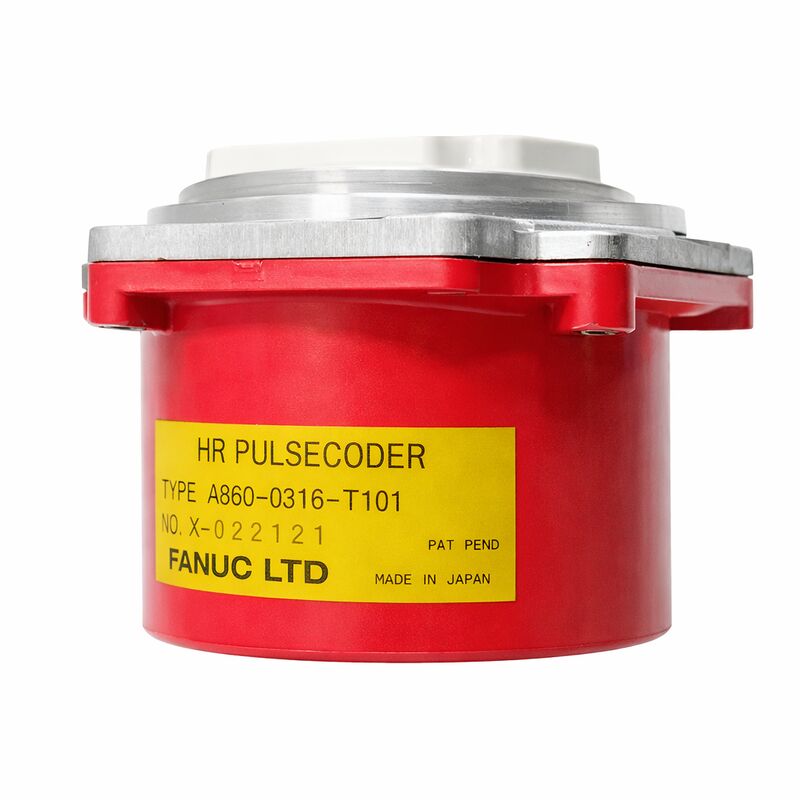

O Fanuc A860-0316-T101 é o codificador incremental (HR) de alta resolução instalado nos servomotores AC Fanuc da série S de última geração.

Com 10.000 pulsos por revolução, ele oferece mais de três vezes a resolução bruta dos encoders incrementais de 3.000P usados em motores da série S anteriores, posicionando-o como o dispositivo de feedback incremental mais capaz na era dos motores da série S, antes que os encoders absolutos Serial A e Serial C assumissem como padrão para variantes de motores posteriores.

A designação HR — que também aparece no A860-0316-T201 relacionado — identificou especificamente esses encoders como um aumento de resolução em relação aos codificadores incrementais básicos da série S.

Quando a Fanuc instalou motores com demanda de maior velocidade ou maior precisão na geração S recente, a resolução do encoder de 3.000P não era mais adequada para a qualidade do loop servo na velocidade operacional nominal do motor.

O encoder de 10.000P a 3.000 rpm gera 500.000 contagens de borda por segundo (usando decodificação quádrupla 4x), em comparação com 150.000 para um encoder de 3.000P nas mesmas condições — a melhoria na qualidade da estimativa de velocidade é diretamente proporcional.

A carcaça com tampa plástica vermelha é a marca registrada de toda a geração de encoders da série S, colocando o A860-0316-T101 claramente na mesma família dos encoders Serial A e Serial C da mesma época.

Ao contrário desses encoders seriais absolutos, no entanto, o T101 é do tipo incremental — ele produz pulsos quádruplos A/B e um pulso de índice Z à medida que o eixo do motor gira, sem reter nenhuma memória de posição entre os ciclos de energia.

Cada inicialização da máquina requer um ciclo de retorno de referência para restabelecer o datum do eixo.

Este é um comportamento esperado para máquinas equipadas com este encoder e é uma parte normal da sequência de inicialização.

O fornecimento do A860-0316-T101 segue o padrão comum a todos os encoders da série S recentes: ele não é vendido separadamente dos motores como um item de catálogo padrão, e a disponibilidade de qualquer provedor especializado depende inteiramente de quantos motores da série S funcionando com encoders T101 passaram por seu fluxo de reparo.

Manter acesso a um fornecedor de troca confiável é a estratégia de peças de reposição mais prática para instalações que operam máquinas com este encoder.

Especificações Principais

10.000P vs Encoders da Série S Anteriores — Resolução em Contexto

A progressão através dos encoders incrementais da série S da Fanuc seguiu as especificações do motor. Motores da série S iniciais usavam codificadores de 2000P e 2500P; motores padrão passaram para 3000P; a geração recente de motores de maior velocidade e maior precisão subiu para 10.000P com o A860-0316-T101.

Esta especificação de 10.000P colocou o encoder HR da série S da Fanuc em um nível de resolução comparável ao que muitos outros fabricantes de servomotores especificavam para suas linhas premium de servos de precisão da mesma época.

O pulso de índice Z (um por revolução) que acompanha os canais quádruplos A e B serve como marca de referência para o ciclo de retorno de referência do CNC.

O CNC move o eixo em direção ao interruptor de referência de hardware a uma taxa de avanço definida, desacelera quando o interruptor é acionado e, em seguida, avança lentamente até que o primeiro pulso Z seja detectado após o acionamento do interruptor.

A posição do pulso Z em relação ao interruptor de referência é fixada mecanicamente pelo disco e montagem do encoder, de modo que o retorno de referência sempre atinja a mesma posição absoluta da máquina — repetível em até uma contagem do encoder da posição do pulso Z.

Restrições de Fornecimento e Gerenciamento Prático de Peças

O fato de o A860-0316-T101 não ser vendido separadamente do motor como um item de catálogo Fanuc é uma consideração operacional significativa.

Isso significa que o principal canal de fornecimento é a troca de motores: um especialista revisa um motor, substitui o encoder, e o excedente resultante ou o encoder de troca fica disponível.

Esta cadeia de suprimentos é menos previsível do que peças de estoque padrão, e não há um caminho de aquisição padrão "novo na caixa" da rede de distribuição autorizada da Fanuc.

Instalações que gerenciam máquinas com encoders T101 têm duas opções práticas: manter um encoder sobressalente testado adquirido através de canais de troca, ou identificar um provedor de serviço de motores confiável que possua motores ou encoders compatíveis com T101 como parte de seu estoque regular de reparos e possa responder rapidamente a um evento de parada de máquina.

FAQ

P1: Como o encoder incremental de 10.000P afeta as configurações de parâmetros do servo do CNC em comparação com um encoder de 3.000P?

Os parâmetros do servo do CNC incluem configurações para a resolução do encoder (geralmente expressa em pulsos por revolução ou como um parâmetro de relação de engrenagem que relaciona as contagens do encoder ao deslocamento da máquina).

Se um motor de 3.000P for substituído por um motor de 10.000P, ou vice-versa, os parâmetros do servo CMR e DMR devem ser atualizados para refletir a contagem de pulsos do novo encoder. Parâmetros de servo incorretos com o encoder errado produzem instabilidade no loop de velocidade, overshoot ou condições de alarme de eixo no primeiro movimento comandado.

Sempre atualize os parâmetros do servo para corresponder ao encoder instalado antes de executar a produção.

P2: O A860-0316-T101 pode ser substituído por um tipo de encoder absoluto?

Não diretamente. O amplificador e o CNC devem ser configurados para o tipo de feedback específico — encoders seriais absolutos (Serial A, Serial C) requerem um amplificador servo digital com a interface de encoder serial correspondente, e o CNC deve ser capaz de processar dados de encoder absoluto.

O encoder incremental HR da série S funciona com os sistemas de amplificador servo analógico ou digital inicial compatíveis com os motores da série S recentes.

Instalar um encoder absoluto onde um tipo incremental foi especificado requer verificação de compatibilidade física e alterações de configuração de parâmetros, e em alguns casos, uma placa de interface de amplificador diferente.

Este é um projeto de retrofit de motor em vez de uma simples troca de encoder.

P3: Qual é o procedimento de diagnóstico quando a máquina exibe erros erráticos de velocidade ou posição em um eixo com este encoder?

Comece verificando o cabo de feedback do encoder quanto a danos, focando em áreas sujeitas a movimento (transportadores de cabos, dobras perto de entradas de conduítes). Inspecione ambas as extremidades do conector quanto a contatos limpos e totalmente encaixados.

Conecte um osciloscópio às saídas A e B do encoder e gire o eixo do motor lentamente com a mão — uma onda quadrada limpa com deslocamento de fase de 90° em ambos os canais, sem interrupções ou variações de amplitude, indica um encoder e cabo em bom estado.

Sinais erráticos apontam para danos no cabo, intermitência do conector ou um disco óptico degradado dentro do encoder.

Se o cabo e o conector estiverem limpos, mas o osciloscópio mostrar problemas de qualidade de sinal sob rotação, o encoder precisa ser substituído.

P4: O encoder está em uma tampa plástica vermelha — como a tampa é removida e o encoder é acessado para substituição?

A tampa plástica vermelha é fixada com clipes ou parafusos na parte traseira da estrutura do motor, envolvendo o conjunto do encoder e a entrada do cabo. A remoção geralmente requer a liberação dos fixadores ou clipes de retenção da tampa (o design exato varia de acordo com o modelo do motor) e, em seguida, a separação cuidadosa do conjunto do disco do encoder do acoplamento do eixo do motor.

O método de acoplamento varia — alguns usam um acoplamento Oldham que tolera pequenos desalinhamentos do eixo; outros usam um engate direto de estria ou chaveta.

Consulte a documentação de manutenção do motor para a sequência de desmontagem específica, especialmente a sequência para remover o encoder do acoplamento do eixo sem danificar o disco.

Forçar a tampa ou o corpo do encoder sem seguir a sequência de remoção correta arrisca rachar o disco óptico, que é uma falha irreversível.

P5: O A860-0316-T101 é compatível com os mesmos amplificadores que o A860-0346-T101 (encoder Serial A)?

Não. O T101 é um encoder incremental; o A860-0346-T101 é um encoder absoluto Serial A.

Esses dois tipos de encoder se comunicam com o amplificador servo através de interfaces fundamentalmente diferentes — o encoder incremental usa linhas de sinal diferencial discretas A/B/Z, enquanto o encoder Serial A usa um protocolo serial proprietário de alta velocidade.

Um amplificador servo projetado para um encoder Serial A não pode aceitar diretamente os sinais incrementais A/B/Z do T101, e vice-versa.

As gerações de motores e encoders são conjuntos combinados; sempre confirme se todo o sistema — motor, encoder, amplificador e CNC — é de gerações compatíveis antes de solicitar peças de reposição.
