A860-0346-T001 FANUC Encoder de Pulso A8600346T001 A860-0346-T001

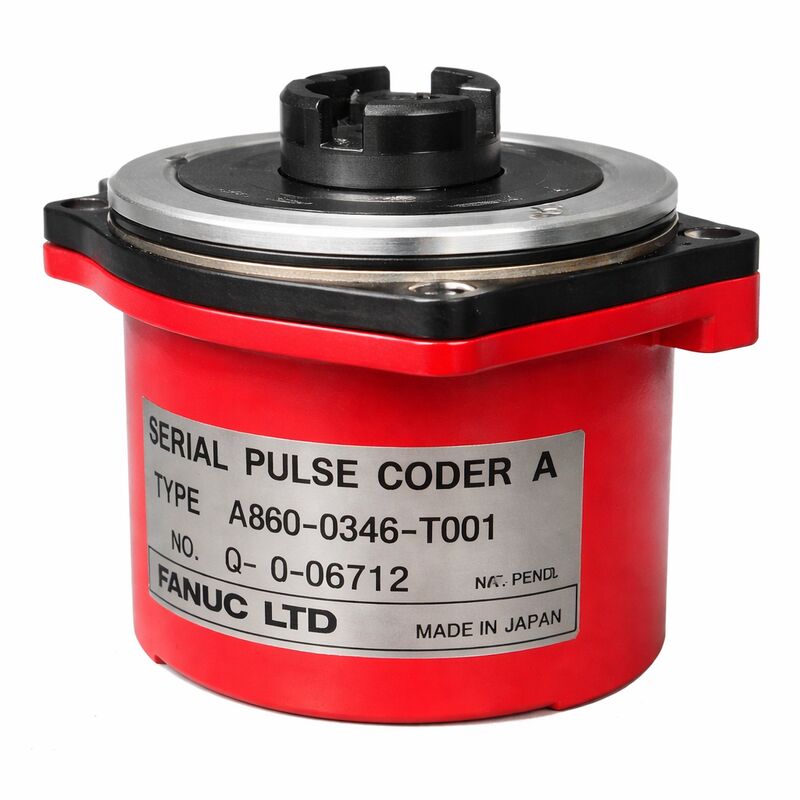

Fanuc A860-0346-T001 | Codificador de Pulso Serial A — Não-Alpha, Conector D-Sub, 40.000P Absoluto, Tampa Vermelha, Servomotores AC Série S Fanuc

Visão Geral

O Fanuc A860-0346-T001 é a variante mais antiga e fundamental da família A860-0346 Serial Pulse Coder A — o sufixo T001 denota a versão base dentro da série.

Ele carrega a mesma carcaça com tampa plástica vermelha, arquitetura de feedback Serial A absoluta de 40.000 ppr e fator de forma montado no motor que caracterizam todos os membros da linha de encoders A860-0346, mas se distingue pela sua configuração de conector D-Sub no ponto de conexão do cabo.

Esta interface D-Sub reflete o padrão de conector das máquinas-ferramenta e instalações de fiação para as quais esta variante foi especificada.

A designação "Não-Alpha" na documentação da Fanuc para este encoder é um contexto importante. Ela distingue toda a família A860-0346 das linhas de encoders alpha, alpha i e beta posteriores.

Não-Alpha significa que este encoder pertence à geração pré-alpha — os servomotores AC da série S que precederam a introdução da linha de servomotores alpha.

Para engenheiros de manutenção que encontram uma máquina com motores série S e este encoder, esse rótulo "Não-Alpha" é o identificador da geração do sistema: ele informa quais amplificadores, controles CNC e procedimentos de serviço se aplicam, e quais encoders modernos das séries alpha ou beta são incompatíveis com esta instalação.

A designação da série de produtos A860-0346 abrange toda a gama de variantes Serial Pulse Coder A para a geração de motores série S.

Dentro desta série, o T001 é a variante fundamental — a forma original a partir da qual outras variantes com sufixo T evoluíram à medida que a Fanuc adaptava o estilo do conector e os detalhes mecânicos para diferentes tamanhos de corpo de motor e especificações do fabricante da máquina.

Máquinas que foram construídas com encoders T001 desde os primeiros lotes de produção de máquinas-ferramenta CNC equipadas com motores série S são provavelmente as máquinas onde este número de peça específico ainda é necessário hoje.

Especificações Chave

Posicionamento do Produto Não-Alpha na História dos Encoders Fanuc

As gerações de encoders Fanuc seguem as gerações de motores que elas suportam: encoders de pulso convencionais (incrementais, série A860-0300) para os primeiros servomotores DC e AC; Serial Pulse Coder A (série A860-0346) para os motores AC série S; encoders da série alpha (famílias A860-0360, A860-0370) para motores alpha; e encoders das séries alpha i / beta i (famílias A860-2000 e A860-2020) para a geração atual.

O A860-0346-T001 situa-se no estágio Serial A desta evolução — a geração em que a Fanuc passou de trens de pulso brutos para comunicação serial, e de incremental para posição absoluta, enquanto ainda usava a carcaça de tampa vermelha que se tornou familiar do design do motor série S.

Máquinas equipadas com encoders A860-0346-T001 foram construídas durante um período em que muitos dos centros de usinagem de alto volume de hoje estavam sendo instalados pela primeira vez.

O fato de essas máquinas permanecerem em produção décadas depois fala da durabilidade do motor subjacente e da estrutura mecânica — mas também significa que os encoders nesses motores estão bem avançados em sua vida útil, e peças de reposição como o A860-0346-T001 são essenciais para manter esses ativos produtivos funcionando.

Conector D-Sub — Contexto da Interface do Cabo

O conector D-Sub no A860-0346-T001 o distingue de variantes posteriores do A860-0346 que usam conectores redondos estilo MS ou outros tipos. Conectores D-Sub eram comuns em eletrônica industrial e fiação de máquinas CNC da época, fornecendo um padrão de conector confiável e amplamente disponível com boa proteção de contato quando devidamente acoplado.

O cabo existente em uma máquina construída com encoders T001 terminará em um conector D-Sub correspondente na extremidade do encoder — um encoder T001 de substituição direta se acoplará sem modificação do cabo, enquanto o uso de uma variante T diferente com um tipo de conector diferente exigiria adaptação do cabo.

Ao adquirir encoders T001 de reposição, confirme que o conector D-Sub está presente e sem danos na unidade de troca.

Danos no conector — pinos tortos, clipes da carcaça quebrados ou contaminação nas cavidades de contato — são um resultado comum de manuseio inadequado no mercado de reposição e devem ser inspecionados antes da instalação.

FAQ

P1: O que distingue o A860-0346-T001 do T041 e T101 dentro da mesma família?

Todos os três são encoders absolutos Serial Pulse Coder A de 40.000 ppr com a mesma tampa vermelha e protocolo de comunicação Serial A.

O T001 é a variante base com um conector D-Sub; as variantes T041 e T101 usam tipos de conectores diferentes e têm faixas de compatibilidade de modelo de motor específicas.

O T101 é confirmado especificamente para motores modelo 0S a 30S; o T001 é a variante original que se encaixava nos lançamentos iniciais de motores série S.

Essas diferenças mecânicas e de conector significam que as três variantes não são diretamente intercambiáveis sem antes confirmar que o conector e as dimensões de montagem da substituição correspondem à instalação original.

P2: O produto é descrito como "Não-Alpha" — isso afeta com qual CNC ele é compatível?

Sim. "Não-Alpha" indica que este encoder pertence à geração de motores série S, e os CNCs que se comunicam com ele são aqueles equipados com a placa de interface Serial Pulse Coder A: especificamente os sistemas de controle de servo digital Fanuc para a série Zero (0-C, 0-D) e os controles Modelo A 16/18/21.

Motores da série Alpha usam encoders alpha que se comunicam em um protocolo serial diferente; motores alpha i usam um protocolo serial ainda mais evoluído.

Conectar um encoder Não-Alpha Serial A a um amplificador projetado para feedback da série alpha produz uma falha de incompatibilidade — o amplificador não consegue decodificar o protocolo Serial A. O motor, amplificador, encoder e CNC devem pertencer a gerações compatíveis.

P3: A posição absoluta pode ser mantida indefinidamente ou ela se degrada com o tempo?

A posição absoluta é mantida enquanto a bateria de backup no amplificador de servo ou unidade de bateria permanecer acima de seu limite de descarga.

A química da bateria (geralmente células primárias de lítio) tem uma vida útil finita — tipicamente de três a cinco anos, dependendo dos padrões de uso, com operação contínua da máquina consumindo a bateria mais lentamente do que ciclos de energia frequentes. Quando a tensão da bateria cai para o limite de aviso, o CNC gera um alarme BAT.

A bateria deve ser substituída antes que a máquina seja desligada para manutenção prolongada, pois a substituição da bateria enquanto a máquina permanece ligada evita a perda de dados. Uma vez que os dados de posição são perdidos devido à descarga completa da bateria, um procedimento de retorno de referência restabelece o ponto de referência.

P4: É possível testar o encoder A860-0346-T001 sem removê-lo do motor?

Testes de diagnóstico básicos são possíveis in situ. No CNC, monitorar o status do feedback do servo durante o movimento lento do eixo (usando a tela de diagnóstico ou dados de diagnóstico do servo) pode revelar a qualidade da comunicação — dados seriais limpos sem solicitações de retransmissão indicam um encoder saudável.

Verificar o conector do encoder na extremidade do motor para um encaixe seguro e contatos limpos é um primeiro passo não invasivo.

No entanto, para uma avaliação definitiva do encoder, especialmente quando se suspeita de contaminação, desgaste do disco ou deterioração do rolamento, o motor deve ser removido e o encoder testado em um equipamento de teste serial A dedicado com verificação por osciloscópio da saída serial sob rotação — um teste adequado em oficina que não pode ser replicado in-situ.

P5: Quais são as opções de serviço disponíveis para uma situação de máquina parada envolvendo este encoder?

A troca é a rota de recuperação mais rápida: um A860-0346-T001 de troca testado e com garantia (ou alternativa compatível confirmada) pode ser enviado e instalado em horas em regiões onde o estoque está disponível.

Envie o motor completo com o encoder defeituoso para um provedor de serviços especializado — isso permite que a troca do encoder, inspeção do rolamento, teste de resistência do enrolamento e verificação de isolamento sejam realizados como uma revisão completa do motor, em vez de apenas uma troca de encoder, que é a melhor prática para um motor desta idade.

Onde o estoque de troca não está disponível, a aquisição do A860-0346-T001 de canais de excedentes é a alternativa — unidades de excedentes devem ser testadas eletricamente em um equipamento serial A antes da instalação, pois a inspeção física sozinha é insuficiente para confirmar a funcionalidade do encoder.
