Servo Motor Encoder
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A860-0346-T041 |
OFanuc A860-0346-T041é um codificador de pulso em série A variante da família A860-0346, compartilhando a caixa de tampa de plástico vermelho e 40,000 ppr arquitetura de retroalimentação serial absoluta comum a todos os codificadores desta geração de motores da série S.
O sufixo T041 coloca-o na gama de codificadores A860-0346, distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, uma vez que os diferentes membros do sufixo T têm diferentes números de pinos de conector e detalhes de montagem mecânica.
A A860-0346-T041 tem as características definidoras de toda a geração do codificador de pulso serial A: a capacidade de posição absoluta que elimina o retorno de referência na ligação,ligação de comunicação serial de alta velocidade com o amplificador, e a caixa de plástico vermelho que encapsula o conjunto de disco óptico e a eletrónica contra o ambiente da máquina.Ele aparece ao lado dos servomotores AC da série S da Fanuc, a gama de motores que definiu a transição da Fanuc do servo DC para a tecnologia de servo AC na década de 1980..
O que distingue o A860-0346-T041 dentro da família é principalmente o conector e a variante mecânica que representa.
Em toda a gama A860-0346, a Fanuc produziu várias variantes de sufixo T para acomodar diferentes configurações de carroceria do motor, requisitos de roteamento de cabos e padrões de conectores que variavam de acordo com o tamanho do motor,orientação de montagem e preferência do fabricante da máquina.
O T041 é uma dessas variantes, servindo configurações de motor específicas dentro da faixa S, onde as variantes T101 ou T141 não caberiam fisicamente.
| Parâmetro | Valor |
|---|---|
| Resolução | 40,000 ppr (Série A absoluta) |
| Habitação | Capuz de plástico vermelho |
| Série de motores | Fanuc AC servo S-série |
| Compatibilidade CNC | Zero-C/D, 16A, 18A, 21A (servo digital) |
| Tipo de feedback | Número absoluto da série |
| Protocolo de interface | Codificador de Pulso Serial A |
| Reparabilidade | Apenas troca/substituição |

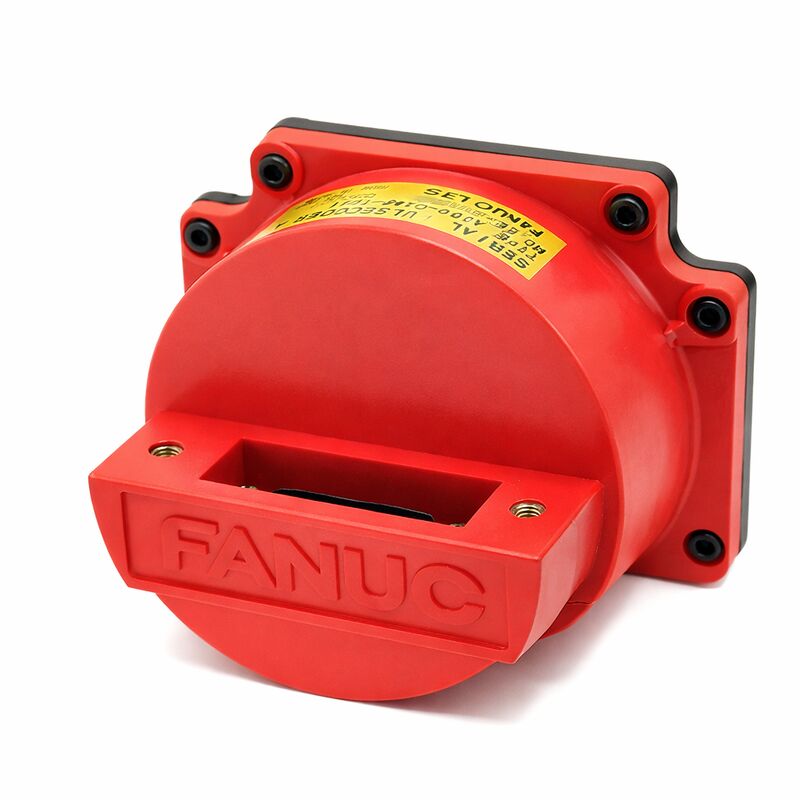

A tampa vermelha do codificador de plástico é um dos identificadores mais reconhecíveis na história do motor da Fanuc.O motor inteiro apresenta-se como um "motor de chapéu vermelho" um nome coloquial que persiste na indústria de serviços CNC.
Esta identificação é prática: o chapéu vermelho indica imediatamente a um engenheiro de serviço com que geração de codificador e motor se trata, antes de qualquer número de peça ser verificado.
Ele sinaliza o codificador de pulso serial A, o motor da série S, a compatibilidade com servo CNC digital e a posição absoluta com bateria todos os fatos-chave para o diagnóstico e a manutenção da máquina.
A tampa vermelha do A860-0346-T041 também serve como um selo ambiental.
O disco de codificação e eletrônicos estão alojados dentro da tampa, que clips ou parafusos na parte traseira do quadro do motor para proteger o codificador de salpicos de refrigerante, swarf,e as interferências eletromagnéticas geradas pelos próprios enrolamentos do motor.
Embora não seja classificado para o padrão IP67 dos codificadores alfa i posteriores, a tampa vermelha fornece proteção significativa em um ambiente típico de máquina-ferramenta quando a vedação e os elementos de fixação de retenção estão intactos.
A resolução absoluta de 40.000 ppr do A860-0346-T041, embora modesta comparada com os modernos codificadores alfa i com milhões de contagens por revolução,foi adequado para a precisão de usinagem exigida nas aplicações dos motores da série S.
A 40.000 contagens por revolução e com um típico parafuso de bola de 10 mm, a resolução da posição bruta é 0.25 μm por contagem mais do que suficiente para as tolerâncias mantidas rotineiramente pelas máquinas-ferramenta CNC equipadas com esta geração de motores.
A natureza absoluta do Codificador de Pulso Serial A significa que o CNC não precisa restabelecer a posição zero do eixo em cada arranque.
Para ambientes de produção em que a máquina executa turnos contínuos com ciclos mínimos de desligamento, isso elimina a etapa de retorno de referência que as máquinas de codificação incremental exigem.
A posição é mantida enquanto a bateria de reserva permanece carregada, tornando a monitorização da bateria uma responsabilidade de manutenção de primeira linha para todas as máquinas desta geração de codificadores.
P1: Em que se diferencia o A860-0346-T041 do T101 e do T141 da mesma família?
Todos os três são 40 000 ppr Serial Pulse Coder A absolutos codificadores com a mesma caixa de tampa vermelha e a mesma compatibilidade CNC.
As diferenças estão no tipo de conector, na contagem de pinos e na interface de montagem do motor.
O T041 tem um arranjo de conector específico adequado às configurações do motor em que foi instalado; o T101 é confirmado para o modelo 0S até 30S; o T141 é notado por uma variante de conector de 19 pinos.A substituição entre as variantes de sufixo T não é simples. As dimensões da flange de montagem e o conector no cabo do lado do motor devem corresponder exatamente.
Sempre confirme o modelo do motor e o sufixo T do codificador original na documentação do motor ou na placa de identificação antes de encomendar uma substituição.
P2: As descrições do eBay e do mercado de excedentes rotulam o T041 como "ABS" (absoluto)? O Serial A é sempre absoluto?
Todas as variantes do A860-0346 são codificadores de tipo absoluto.
O rótulo "ABS" nas listas de excedentes confirma isso, distinguindo a Serial A dos codificadores de pulso puramente incrementais (como a série A860-0300) que foram usados em motores Fanuc anteriores.
Absoluto significa que o codificador informa uma referência de posição completa na ligação, mantida pela bateria de reserva, sem exigir um ciclo de retorno de referência mecânica.
Esta é uma característica fundamental do desenho da série A e aplica-se ao T001, T041, T101, T141 e a todas as outras variantes do sufixo T na gama A860-0346.
Q3: Que série de controladores CNC são confirmados compatíveis com este codificador?
CNCs Fanuc servo digitais com uma interface Serial Pulse Coder A: Série Zero-C e Zero-D (a geração-chave onde os motores da série S eram predominantes) e controles da Série 16, 18 e 21 Model A.
The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.
Os controles CNC não-digitais e os controles da série 0i mais recentes (que usam codificadores de série alfa ou beta) não são compatíveis com este tipo de codificador.
P4: O A860-0346-T041 é reparável, e se não, porquê?
O codificador de pulso em série A é um conjunto selado e monolítico, o disco óptico, o rolamento, a placa de processamento de sinal, o conectore a caixa de tampa vermelha formam uma unidade integrada que não foi projetada para desmontagem em campo.
A precisão mecânica do codificador depende do alinhamento controlado por fábrica do disco óptico com o conjunto do rolamento; este alinhamento não pode ser reproduzido de forma confiável em um ambiente de oficina de serviço.
Por este motivo, a Fanuc não fornece peças de reparação para a série A860-0346 e prestadores de serviços respeitáveis oferecem serviços de teste e troca em vez de reparação a nível de componentes.Troca com um testado, a unidade garantida é a rota prática de serviço.
P5: Qual é o processo de diagnóstico quando a máquina apresenta um alarme de comunicação de um codificador de pulso serial?
Primeiro, verifique o cabo de feedback do codificador para danos físicos. Um alfinete dobrado no conector do codificador ou na extremidade do amplificador é a causa raiz mais comum de falhas de comunicação serial e muitas vezes é negligenciada..Inspeccionar e limpar ambos os conectores.
Em seguida, verifique a tensão da bateria da máquina. Uma bateria baixa não causa directamente alarmes de comunicação, mas indica um défice de manutenção que pode ser acompanhado por outras condições de falha.Troque o cabo de codificação por um cabo conhecido de outro eixo, se disponível.
Se o alarme persistir após a inspecção do cabo e do conector,remover o motor e inspecionar a tampa vermelha retendo fixações e vedação Se não for encontrada nenhuma causa física, o codificador requer substituição.
