A860-0346-T101 Código de pulso FANUC A8600346T101 A860-0346-T101

Fanuc A860-0346-T101 | Codificador de Pulso Serial A — 40.000P, Servomotores Fanuc AC Modelos 0S / 5S / 10S / 20S / 30S, Alternativo A290-0561-V572

Visão Geral

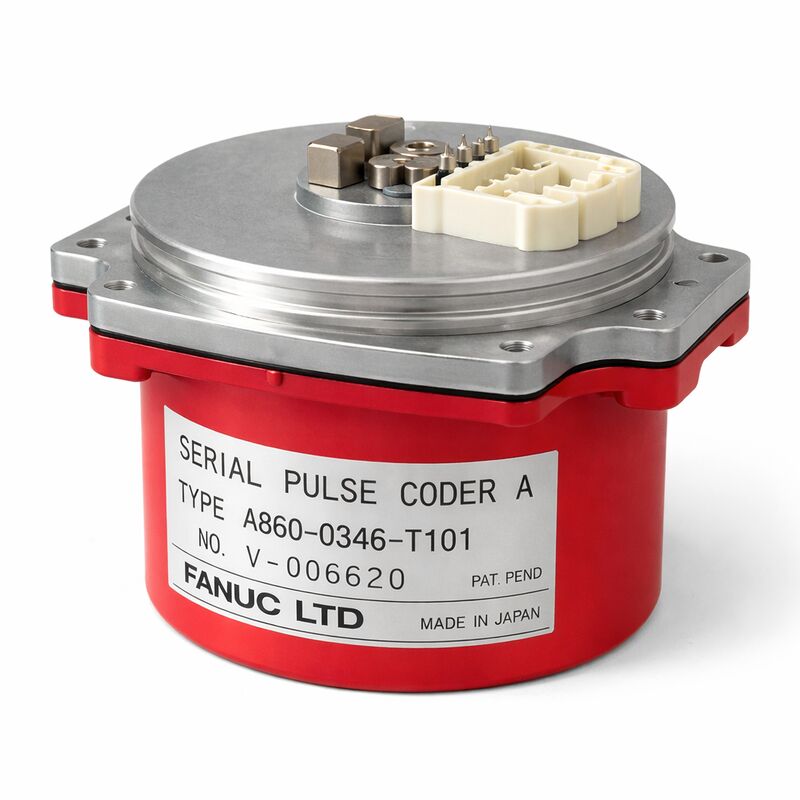

O Fanuc A860-0346-T101 é o Codificador de Pulso Serial A para os servomotores AC da série S da Fanuc — a faixa de 0S a 30S — e é um dos encoders mais reconhecíveis desta era da tecnologia de servomotores AC da Fanuc.

A carcaça plástica vermelha que confere à geração de motores da série S sua identidade de "tampa vermelha" é a característica mais visível do A860-0346.

Sob essa tampa vermelha encontra-se o mecanismo do Codificador de Pulso Serial A, um dispositivo de feedback serial absoluto de 40.000 ppr que representa a transição da Fanuc de codificadores de pulso incrementais convencionais para a arquitetura de comunicação serial mais capaz.

O Codificador de Pulso Serial A da Fanuc foi um passo de design significativo quando introduzido.

Onde os codificadores de pulso convencionais da época enviavam sinais de quadratura discretos de fase A, B e Z para o CNC, o Codificador de Pulso Serial A codificava os dados de posição em um fluxo serial de alta velocidade — um princípio descrito na documentação da Fanuc como operando em uma base totalmente diferente dos codificadores de pulso convencionais.

Este protocolo serial carrega dados de posição absoluta, eliminando a necessidade de um ciclo de retorno de referência na energização da máquina.

O eixo retém sua referência de posição absoluta através de backup de bateria no amplificador, e a máquina pode retomar o trabalho nas coordenadas corretas imediatamente após a energização.

A resolução nominal de 40.000 ppr, quando combinada com a função flexível de engrenagem de alimentação do CNC digital servo da Fanuc, pode fornecer unidades de detecção de 1µm, 0,1µm ou 0,01µm, dependendo de como o passo da fuso de esferas da máquina e os parâmetros da engrenagem de alimentação são configurados — conferindo ao motor da série S e a este encoder a granularidade de detecção fina necessária para trabalhos de CNC de precisão.

O número de peça alternativo A290-0561-V572 é a própria referência cruzada da Fanuc, representando a embalagem sucessora para a mesma função de encoder onde o T101 não está mais disponível através de canais padrão.

O A860-0346-T101 é compatível apenas com sistemas NC de servo digital equipados com uma interface de Codificador de Pulso Serial A — os CNCs que operavam esses motores incluem controles Zero-C, Zero-D, 16 (Modelo A), 18 (Modelo A) e 21 (Modelo A). CNCs de servo analógico mais antigos sem esta interface digital não podem usar este tipo de encoder.

Especificações Chave

Codificador de Pulso Serial A vs. Codificadores de Pulso Convencionais — Um Passo Tecnológico

Os codificadores de pulso convencionais usados em servomotores Fanuc anteriores enviavam trens de pulsos de quadratura brutos em fios discretos.

A integridade do sinal desses trens de pulsos degradava com o comprimento do cabo, ruído e desgaste do conector — e o CNC tinha que contar cada pulso a partir da posição de referência para saber onde estava o eixo.

O Codificador de Pulso Serial A mudou isso convertendo os dados de posição em um formato serial resistente a ruído antes da transmissão.

O CNC lê a posição a partir de uma palavra de dados em vez de uma contagem de pulsos, tornando o sistema inerentemente mais confiável em longas distâncias de cabo e menos suscetível a interferências elétricas do ambiente da máquina.

A designação "A" distingue este protocolo serial do posterior Codificador de Pulso Serial C (e dos encoders subsequentes das séries alpha e beta), que usam protocolos atualizados e resoluções mais altas.

O protocolo Serial A é específico da era do motor da série S e da geração de CNC compatível — não é eletricamente ou logicamente intercambiável com tipos de encoder posteriores, apesar da descrição compartilhada de "serial".

A Família A860-0346 — Variantes com Sufixo T

A série A860-0346 abrange múltiplas variantes com sufixo T (T001, T011, T041, T101, T111, T141, etc.) que diferem no tipo de conector, detalhes de montagem mecânica e revisões de hardware menores, enquanto compartilham o mesmo princípio de operação Serial A de 40.000 ppr.

A variante T101 é especificamente confirmada para a faixa de motores 0S a 30S.

Ao adquirir substituições, o sufixo T deve corresponder ao modelo específico do motor — a substituição cruzada de variantes com sufixo T sem confirmar a compatibilidade do motor e do conector pode resultar em um encoder fisicamente não encaixado ou eletricamente incompatível.

FAQ

P1: O que indica o número de peça alternativo A290-0561-V572?

O A290-0561-V572 é o equivalente do catálogo atual da Fanuc para máquinas onde o A860-0346-T101 não está mais disponível como item de estoque padrão.

A Fanuc reempacota ou renumeram periodicamente variantes de encoder à medida que suas cadeias de suprimentos evoluem; o prefixo A290-0561 indica uma configuração física diferente que serve ao mesmo propósito de substituição funcional para a mesma faixa de motores.

Antes de encomendar o A290-0561-V572, confirme se suas dimensões mecânicas e de conector correspondem à instalação do A860-0346-T101 no motor específico, pois diferenças na flange de montagem ou no conector do cabo na extremidade do motor podem exigir adaptações menores.

P2: Como o encoder absoluto Serial A retém a posição quando a máquina está desligada?

A contagem de posição absoluta é armazenada em RAM com backup de bateria dentro do amplificador servo — não dentro do próprio encoder.

O encoder fornece a referência de posição angular em cada ciclo de energização; o amplificador combina isso com a contagem de múltiplos giros armazenada para reconstruir a posição completa do eixo.

A bateria que mantém essa contagem armazenada está no amplificador ou em uma unidade de backup de bateria dedicada.

Se essa bateria descarregar para zero, a contagem de múltiplos giros é perdida e um ciclo de retorno de referência deve ser realizado para restabelecer o datum do eixo. A manutenção de rotina da bateria no cronograma correto é a ação preventiva mais eficaz para evitar a perda não planejada do datum de posição.

P3: O A860-0346-T101 pode ser usado com CNCs de servo analógico ou sistemas Fanuc mais antigos sem a interface Serial A?

Não. O Codificador de Pulso Serial A se comunica exclusivamente via um protocolo serial de alta velocidade que requer uma interface receptora dedicada de Codificador de Pulso Serial A no CNC. CNCs Fanuc de servo analógico mais antigos (pré-servo digital) e sistemas de servo digital iniciais sem esta interface serial específica não podem decodificar a saída do encoder.

A compatibilidade da série CNC é limitada a sistemas de servo digital: Séries Zero-C, Zero-D e a geração Modelo A 16/18/21. Tentar conectar este encoder a um sistema incompatível produz uma falha de comunicação em vez de operação funcional.

P4: Por que o estoque é descrito como limitado e qual é a abordagem de aquisição recomendada?

O A860-0346-T101 atende à geração de servomotores AC da série S da Fanuc — motores que foram produzidos e instalados durante as décadas de 1980 e 1990 e agora estão há várias décadas em sua vida útil.

A produção nova da Fanuc para esta geração de encoders efetivamente cessou.

O estoque disponível vem de revisões de motores, desativação de máquinas e inventários gerenciados de troca de serviço.

Como a demanda vem principalmente de reparos de motores em vez de novas instalações, o fornecimento é irregular.

A abordagem recomendada para instalações dependentes de motores da série S é garantir estoque de encoders sobressalentes quando ele estiver disponível, em vez de esperar por um evento de máquina parada.

P5: Quais são os sintomas típicos de falha de um A860-0346-T101 em deterioração em serviço?

A degradação precoce dos rolamentos produz ruído mecânico no encoder que pode ser audível ao girar o eixo do motor lentamente com a mão.

A contaminação do disco óptico (de névoa de refrigerante ou vapor de óleo entrando pela vedação da tampa vermelha) causa falhas de comunicação serial erráticas — o CNC gera alarmes de comunicação do encoder serial (tipicamente da série SV360 em CNCs compatíveis) intermitentemente, muitas vezes dependente da temperatura, pois a expansão térmica afeta a vedação.

Uma falha completa do encoder produz um alarme de falha de comunicação permanente na energização. Em todos os casos, o encoder em si não é reparável em campo; o motor deve ser removido e o encoder substituído por uma unidade de troca testada antes de retornar o motor ao serviço.
