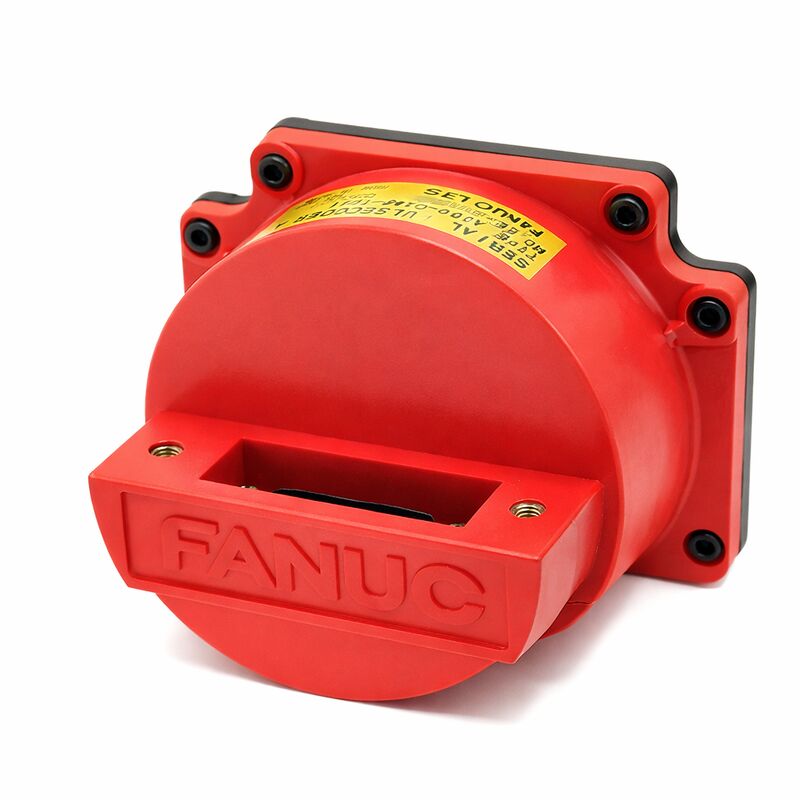

A860-0346-T141 Código de pulso FANUC A8600346T141 A860-0346-T141

Fanuc A860-0346-T141 | Codificador Serial de Pulso A — Absoluto 40.000P, Conector de 19 pinos, Tampa Vermelha, Servomotores Fanuc AC 0S / 5S / 10S / 20S / 30S

Visão Geral

O Fanuc A860-0346-T141 é o Codificador Serial de Pulso A de 19 pinos — a variante de conector circular MS na família de codificadores A860-0346 para servomotores AC da série S da Fanuc.

Ele carrega a mesma arquitetura de feedback Serial A absoluta de 40.000 ppr que o T101 e outros membros da família A860-0346, e se encaixa na mesma faixa de motores (0S a 30S), mas sua característica distintiva é o conector circular tipo MS de 19 pinos que o diferencia na interface do cabo do T101 (que usa uma configuração de conector diferente) e do T001 (que usa um D-Sub).

A contagem de 19 pinos do conector no T141 é notável. Discussões anteriores na comunidade de serviço de CNC observaram que variantes A860-0346 com conectores MS de 19 pinos indicavam tipos de codificador absolutos (em oposição a incrementais) — uma heurística de identificação útil para engenheiros de campo que encontram instalações de codificadores desconhecidas em motores de tampa vermelha.

A contagem de 19 pinos acomoda as linhas de sinal adicionais necessárias para o protocolo de comunicação serial absoluto, além do que um codificador de quadratura incremental mais simples necessitaria.

Este codificador é confirmado como relacionado ao T101 — ambos carregam o protocolo absoluto Serial A, a mesma faixa de compatibilidade de motor e o mesmo número de peça alternativo A290-0561-V572.

A relação entre T101 e T141 dentro da mesma família está principalmente no tipo de conector e em quaisquer pequenas diferenças de montagem mecânica que levaram a Fanuc e os fabricantes de máquinas a especificar uma variante em detrimento de outra para configurações de motor ou instalações de máquina específicas.

Ambos os codificadores se interligam com os mesmos amplificadores da série C e CNCs de servo digital.

O T141 foi fornecido com cabo e plugue incluídos em alguns canais de mercado, tornando-o um conjunto completo pronto para instalação, em vez de um corpo de codificador nu — uma vantagem prática de serviço quando o cabo original também está danificado e requer substituição juntamente com o codificador.

Especificações Chave

O Conector de 19 Pinos — Uma Ferramenta de Identificação de Campo

Para engenheiros de serviço que mantêm máquinas-ferramenta antigas controladas por Fanuc, a contagem de pinos do conector em codificadores de tampa vermelha da série A860-0346 serve como um identificador de campo útil. Especialistas em CNC observaram que conectores MS de 19 pinos nesta família de codificadores indicam tipos de feedback absolutos, enquanto conectores de 17 pinos indicam tipos incrementais.

Essa heurística é útil quando a documentação está ausente ou ilegível — contar os pinos no conector do codificador pode confirmar rapidamente se a instalação requer um retorno de referência na inicialização (incremental) ou retém a posição absoluta (absoluto/serial A).

O conector circular de 19 pinos do T141 torna essa identificação inequívoca em máquinas onde ele está instalado.

Qualquer codificador de substituição para uma instalação T141 deve também ter um conector circular de 19 pinos para acoplar com o cabo existente no lado do motor; a instalação de uma variante de conector diferente requer trabalho no cabo antes que o codificador possa ser instalado.

Compatibilidade com Amplificador da Série C

O A860-0346-T141 funciona com a geração de amplificadores de servo da série C da Fanuc — os amplificadores que estavam em uso durante a era dos motores da série S.

Os amplificadores da série C requerem uma placa de interface Serial Pulse Coder A para se comunicar com este codificador.

Ao substituir ou manter amplificadores em máquinas com codificadores T141, o amplificador de substituição deve reter essa capacidade Serial A.

Gerações posteriores de amplificadores (módulos de servo da série alpha, série FSSB A06B-6096) usam protocolos de codificador totalmente diferentes e não podem se comunicar com o tipo de codificador Serial A.

FAQ

P1: Como o T141 difere do T101 dentro da família A860-0346?

Tanto o T141 quanto o T101 são codificadores absolutos Serial A de 40.000 ppr para a mesma faixa de motores de 0S a 30S, ambos compartilham o número de peça alternativo A290-0561-V572, e ambos se encaixam em amplificadores da série C e na mesma geração de CNC.

A principal diferença é o conector: o T141 usa um conector circular tipo MS de 19 pinos (Cannon), enquanto o T101 usa uma configuração de conector diferente.

Essa diferença mecânica determina qual conjunto de cabos se acopla na extremidade do motor.

Em um cenário de substituição, o T141 só pode substituir diretamente outra instalação T141; a instalação de um T101 em uma instalação T141 (ou vice-versa) requer adaptação do cabo na conexão do lado do motor.

P2: A resolução de 40.000 ppr do Serial A é limitante para usinagem de precisão?

Na prática, a resolução de 40.000 ppr do codificador Serial A — combinada com a função de engrenagem de alimentação flexível da Fanuc no CNC de servo digital — suporta unidades de detecção de até 1µm ou melhor, dependendo do passo da fuso de esferas da máquina e dos parâmetros da engrenagem de alimentação.

Para as aplicações típicas dos motores da série S nas décadas de 1980 a 1990, isso foi totalmente adequado para as tolerâncias de usinagem que essas máquinas foram projetadas para manter.

A resolução não é uma limitação de precisão para a geração de motor para a qual foi projetada; a precisão mecânica da máquina (guias, qualidade do fuso de esferas, comportamento térmico) é o fator limitante prático muito antes que a resolução do codificador se torne relevante.

P3: O T141 é às vezes descrito como enviado com cabo e plugue — o que isso significa para o pedido?

Alguns fornecedores fornecem o A860-0346-T141 como um conjunto completo, incluindo o corpo do codificador e um cabo pré-terminado com o conector circular de 19 pinos instalado — uma unidade pronta para instalação.

Isso é particularmente útil quando o cabo do codificador original também está danificado (do mesmo evento de falha que causou a falha do codificador, ou por desgaste no conector).

Confirmar se o estoque do fornecedor inclui o conjunto de cabos ou apenas o codificador nu vale a pena antes de fazer o pedido, pois um codificador nu pode exigir a aquisição separada de um cabo se o cabo existente também não for reparável.

P4: Quais códigos de alarme CNC indicam uma falha no codificador Serial A em uma máquina com este codificador?

Em CNCs Fanuc compatíveis (Zero-C/D, 16A, 18A, 21A), falhas no Serial Pulse Coder A geralmente geram alarmes na faixa SV360: SV-360 indica falha de comunicação do Serial Pulse Coder A em um eixo específico.

Os alarmes SV-361 e SV-362 indicam condições de falha relacionadas.

Esses alarmes podem ser intermitentes nos estágios iniciais de falha — aparecendo em partidas a frio ou após eventos de vibração antes de se tornarem permanentes.

Um alarme SV-360 persistente em um eixo, combinado com operação normal em outros eixos, sugere fortemente uma falha no codificador ou no cabo no eixo com alarme. Comece o diagnóstico pelo conector em vez do corpo do codificador.

P5: O A860-0346-T141 pode ser reparado em vez de substituído?

O consenso entre os especialistas em serviço de CNC Fanuc é que os codificadores Serial A da família A860-0346 não são praticamente reparáveis.

O disco óptico, o conjunto de rolamentos, a eletrônica de processamento de sinal e a carcaça são integrados sem provisões de acesso para reparo em nível de componente.

Serviços de terceiros ocasionalmente anunciam capacidade de reparo para esses codificadores, mas os resultados são inconsistentes — um codificador reparado que falha novamente na máquina causa um segundo evento de parada de máquina e custos não planejados adicionais.

A rota de serviço preferida é a troca por uma unidade de substituição testada e com garantia.

Onde um T141 defeituoso é submetido a um provedor de serviços, o teste para confirmar a falha e o fornecimento de uma unidade de troca de um estoque separado e testado é a oferta padrão, não o reparo em nível de componente da unidade original.
