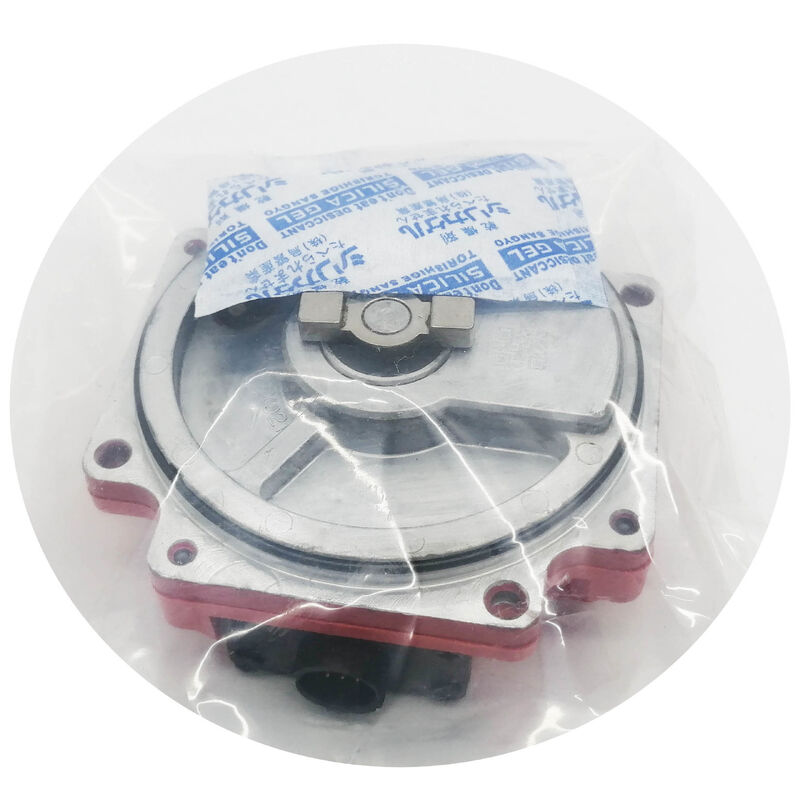

Codificador de pulso A860-0356-T101 FANUC A8600356T101 A860-0356-T101

Fanuc A860-0356-T101 | Codificador Serial de Pulso C — 1.000.000P Absoluto, Tampa Vermelha, Conector Cannon, Motores Fanuc AC 0S / 5S / 10S / 20S 3000rpm

Visão Geral

O Fanuc A860-0356-T101 é o Codificador Serial de Pulso C — o irmão de maior resolução do Codificador Serial de Pulso A (série A860-0346) dentro da família de motores Fanuc série S.

Onde o Serial A fornece 40.000 ppr, o Serial C entrega 1.000.000 de pulsos por revolução — um aumento de 25 vezes na resolução, alcançado através de um disco óptico e design de processamento de sinal fundamentalmente mais capazes, mantendo a mesma carcaça de tampa plástica vermelha e a mesma arquitetura de feedback serial absoluto.

A distinção entre Serial A e Serial C na família de codificadores Fanuc série S se resume à classe de velocidade do motor.

O A860-0356-T101 é especificamente equipado nas variantes com classificação de 3000rpm dos motores série S — os 0S/3000, 5S/3000, 10S/3000 e 20S/3000. Nessas velocidades nominais mais altas, a resolução de posição mais fina do codificador Serial C fornece uma taxa de atualização de posição proporcionalmente mais densa por unidade de tempo, o que é importante para a estabilidade do loop servo e a suavidade da velocidade na velocidade operacional nominal do motor.

O Serial A a 40.000 ppr é adequado para as variantes de motor de menor velocidade; o Serial C a 1M ppr é a especificação apropriada para os motores capazes de 3000rpm nesta faixa.

O conector Cannon no A860-0356-T101 é sua característica visualmente mais distintiva em comparação com outras variantes A860-0346 e A860-0356. "Conector Cannon" refere-se a um tipo de conector circular estilo militar — o formato do conector MS — que foi usado nesta variante específica de codificador e o distingue das variantes com sufixo T que usam D-Sub ou outros tipos de conector.

O cabo na extremidade do motor e o conjunto de cabos na extremidade do amplificador devem corresponder a este conector Cannon; usar o A860-0356-T101 em uma máquina que originalmente tinha uma variante de conector diferente requer adaptação do cabo.

O número de pedido alternativo da Fanuc A290-0561-V574 cobre a entrada de catálogo sucessora para este codificador, onde o A860-0356-T101 original não está disponível através de canais padrão.

Assim como em outras referências cruzadas de A860 para A290 na linha de codificadores Fanuc, a compatibilidade mecânica e do conector deve ser confirmada antes de encomendar a variante A290 como uma substituição física direta.

Especificações Chave

Serial C vs Serial A — Resolução e Classe de Velocidade

A escolha entre Serial A (40.000 ppr) e Serial C (1.000.000 ppr) dentro da geração de codificadores série S foi feita pela Fanuc com base na velocidade nominal do motor. Para um motor rodando a 1.000 rpm, 40.000 pulsos por revolução produzem 40.000 atualizações de posição por segundo — mais do que suficiente para a taxa de atualização do loop servo.

Para um motor rodando a 3.000 rpm, o mesmo codificador produz 120.000 atualizações de posição por segundo, mas a incerteza de posição por ciclo de controle é correspondentemente mais grosseira.

O Serial C a 1M ppr produz 3.000.000 de atualizações por segundo na velocidade nominal de 3000 rpm do motor, dando ao amplificador servo uma estimativa de posição significativamente mais fina para cada ciclo de controle e, assim, permitindo uma regulação de velocidade mais apertada e menor ondulação de torque na velocidade mais alta.

Este emparelhamento de classe de velocidade — Serial A para motores de velocidade padrão, Serial C para variantes de 3000rpm — reflete a estratégia deliberada de especificação de codificador da Fanuc: selecionar a classe de resolução que suporta o desempenho máximo nominal do motor sem superspecificar para o regime de operação típico do motor.

Conector Cannon — Instalação e Compatibilidade

O conector Cannon (circular tipo MS) no A860-0356-T101 é um conector circular robusto com um anel de travamento de baioneta. Em ambientes industriais de máquinas-ferramenta, este tipo de conector fornece acoplamento seguro e boa resistência ao afrouxamento induzido por vibração em comparação com conectores D-Sub planos.

O conjunto de cabos do motor ao amplificador servo terminará em um soquete circular correspondente que se acopla ao plugue Cannon no codificador.

Obter conjuntos de cabos de reposição que preservem este padrão de conector Cannon é importante: modificar o tipo de conector durante um reparo cria uma instalação não padrão que pode não se acoplar corretamente com codificadores de reposição obtidos no futuro.

FAQ

Q1: O que exatamente diferencia o protocolo Serial C do Serial A, e eles são eletricamente compatíveis?

O Serial A e o Serial C são ambos protocolos de codificador absoluto serial desenvolvidos pela Fanuc para a geração de motores série S, mas são protocolos distintos — eles não são eletricamente ou logicamente intercambiáveis. O amplificador servo do CNC deve ser configurado para o tipo específico de codificador instalado em cada eixo.

Instalar um codificador Serial C em um eixo configurado para Serial A produzirá uma falha de comunicação de protocolo.

O documento de especificação original do motor (ou a placa de identificação do motor) confirma qual tipo de codificador foi instalado de fábrica.

Q2: O A860-0356-T101 pode ser usado com as unidades amplificadoras servo série C?

Sim. O codificador Serial C foi projetado para interfacear com a geração de amplificadores servo série C da Fanuc que estava em produção ao lado dos motores série S.

O amplificador deve ter a placa de interface Serial C instalada e configurada para o eixo; o mesmo amplificador pode potencialmente suportar Serial A ou Serial C em eixos diferentes, dependendo de quais placas de interface estão instaladas.

Ao manter ou substituir amplificadores em uma máquina com codificadores A860-0356-T101, confirmar a capacidade de interface Serial C do amplificador de reposição é essencial antes da instalação.

Q3: O número de peça alternativo é A290-0561-V574 — é uma substituição direta?

O A290-0561-V574 é a referência de catálogo atual da Fanuc para máquinas onde o A860-0356-T101 não está mais disponível através de canais padrão.

 "Substituição direta" depende do encaixe mecânico — a variante A290 deve fornecer o mesmo feedback absoluto Serial C 1M ppr, mas o tipo de conector e a flange de montagem podem diferir entre o A860 original e a entrada de catálogo A290.

Confirme a compatibilidade do conector com o cabo existente da máquina antes de se comprometer com a variante A290, pois uma incompatibilidade de conector requer adaptação do cabo que adiciona tempo e custo ao reparo.

Q4: Como a resolução de 1M ppr do Serial C afeta a precisão de usinagem na prática?

A resolução de 1.000.000 ppr fornece uma resolução de posição teórica no eixo do motor de 360 graus / 1.000.000 = 0,00036 graus por contagem. Em uma esfera de 10 mm de passo padrão diretamente acoplada ao motor, isso corresponde a 0,01 µm por contagem.

Na prática, a conformidade mecânica na estrutura da máquina, a deriva térmica e os erros de ajuste do servo são todos maiores do que este limite teórico — o que significa que a resolução do codificador de 1M ppr não é o fator limitante na precisão de posicionamento da máquina.

Seu valor prático está na qualidade da estimativa de velocidade que ele fornece ao loop servo, permitindo movimento mais suave e menor erro de seguimento na velocidade nominal de 3000rpm do motor.

Q5: Que inspeção física deve ser feita antes de instalar um A860-0356-T101 excedente?

Inspecione o conector Cannon em busca de pinos tortos ou corroídos — o arranjo de pinos circulares neste tipo de conector é mais difícil de inspecionar visualmente do que um D-Sub plano e requer exame cuidadoso com o anel de baioneta removido.

Verifique a carcaça da tampa vermelha em busca de rachaduras ou evidências de danos por impacto, que podem quebrar o disco óptico interno sem qualquer evidência externa de falha do codificador.

Gire o eixo do motor (com o codificador acoplado) lentamente com a mão e ouça por aspereza nos rolamentos.

Finalmente, se a unidade excedente for de uma troca de máquina parada, pergunte ao fornecedor se o codificador foi testado em um equipamento Serial C antes do envio — uma unidade que passou apenas por testes elétricos estáticos ainda pode ter falhas intermitentes no disco ou nos rolamentos que surgem durante a rotação.
