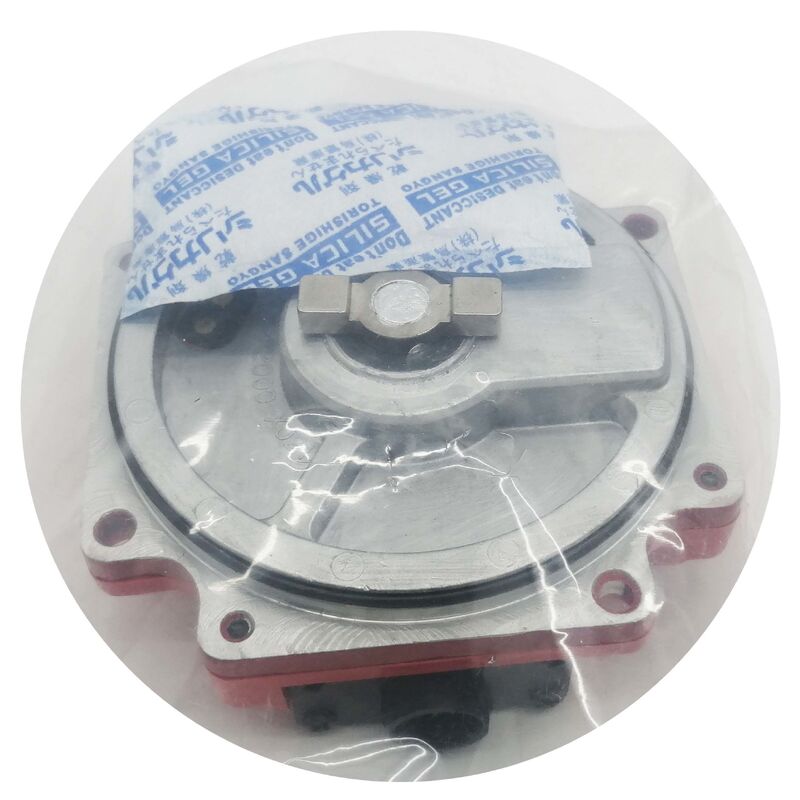

Fanuc A860-0365-T101 | Codificador Incremental Alpha αi64 — 64.000P, Com Cabo, Servomotores AC Fanuc Alpha a3 e Maiores

Visão Geral

O Fanuc A860-0365-T101 é o codificador incremental αi64 fornecido com cabo, instalado em servomotores AC Fanuc Alpha de médio e grande porte, da classe a3 em diante.

Com 64.000 pulsos por revolução, é a contraparte incremental dos codificadores absolutos αA64 da família A860-0360 — mesma faixa de compatibilidade de motor, mesma geração de CNC, mas com comportamento de feedback fundamentalmente diferente: incremental em vez de absoluto, o que significa que o eixo requer um ciclo de retorno de referência a cada vez que a máquina é ligada.

A designação "W/CABLE" é um diferencial prático dentro da família A860-0365.

A variante T001 (sem cabo) possui um conector separável no corpo do codificador, permitindo que o cabo de feedback seja trocado independentemente; o T101 vem com o cabo pré-montado no codificador.

Em serviço, o formato W/CABLE agiliza o processo de revisão do motor — um T101 de substituição chega como um conjunto completo, pronto para ser instalado sem uma etapa separada de aquisição de cabo.

O conjunto de cabos sai do corpo do codificador com o conector apropriado para a extremidade do amplificador já terminado, tornando a instalação mais rápida em um cenário de máquina parada.

O codificador αi64 se distingue do αA64 mais antigo (família A860-0360) pela designação "i", que o marca como parte da geração de codificadores incrementais Alpha da Fanuc — uma atualização de geração que trouxe melhor qualidade de sinal e compatibilidade com uma gama mais ampla de controles em comparação com a série absoluta original αA64.

Para aplicações de máquinas onde a retenção de posição absoluta ao desligar não é operacionalmente necessária — seja porque um retorno de referência curto na inicialização é aceitável, ou porque o ciclo da máquina nunca sai de um estado onde o retorno de referência é oneroso — o αi64 incremental é uma escolha de codificador econômica e tecnicamente capaz.

A variante T101/E carrega uma designação especial (sufixo /E) e não pode ser substituída pelo T101 padrão — o /E é uma variante construída para fins específicos para configurações de motor e máquina específicas e requer substituição exata por outra unidade /E.

Especificações Principais

Incremental vs. Absoluto — Implicações Operacionais para o αi64

A natureza incremental do A860-0365-T101 significa que o codificador produz pulsos de quadratura A/B e um pulso de índice Z à medida que o eixo do motor gira, mas não retém nenhuma informação de posição entre os ciclos de energia.

Cada vez que o CNC é ligado, o contador do codificador começa em zero a partir de uma posição física desconhecida. O procedimento de retorno de referência — acionando o eixo até um interruptor de referência de hardware fixo e encontrando o pulso Z do codificador — estabelece a referência do eixo antes do início da produção.

Para máquinas onde este retorno de referência é uma parte rotineira da sequência de inicialização e não cria atrito operacional, o αi64 incremental funciona tão confiavelmente quanto qualquer codificador absoluto para a produção do dia a dia.

A vantagem sobre os tipos absolutos é que não há bateria para monitorar, nenhum risco de perda de dados de posição devido a uma bateria com defeito e nenhum gerenciamento de posição absoluta necessário.

O codificador simplesmente conta pulsos quando o motor gira — simples e robusto.

Em máquinas onde o processo de produção exige que o eixo retome em uma posição exata após um ciclo de energia não planejado (parada de emergência, interrupção de energia), a falta de memória de posição absoluta requer um retorno de referência completo antes de retomar, o que pode causar uma peça sucata ou exigir reposicionamento a partir de uma referência conhecida. Para tais aplicações, um tipo de codificador absoluto é preferível.

Configuração com Cabo Incluído — Vantagens de Serviço

O formato W/CABLE reduz a contagem de peças em um cenário de reparo de motor. Quando um codificador falha, o T101 de substituição traz o cabo com ele — nenhum cabo de codificador separado precisa ser localizado, encomendado ou correspondido ao tipo de conector do codificador.

O cabo é dimensionado e terminado para a instalação do motor Alpha a que serve, o que também remove o risco de instalar inadvertidamente o comprimento de cabo ou tipo de conector incorreto.

Para instalações onde manter um amplo estoque de cabos de codificador Fanuc não é prático, o codificador W/CABLE simplifica o estoque de peças sobressalentes para um único SKU que cobre as necessidades de substituição de codificador e cabo simultaneamente.

FAQ

Q1: O A860-0365-T101 pode substituir o codificador absoluto αA64 (A860-0360-T001) no mesmo motor?

O αi64 T101 e o αA64 T001 se encaixam na mesma estrutura de motor Alpha de médio a grande porte e são compatíveis com a mesma geração de CNC.

Um codificador incremental pode substituir fisicamente um codificador absoluto no mesmo motor — o motor funciona normalmente, os sinais do codificador são compatíveis.

A mudança operacional é significativa: a máquina não reterá mais a posição absoluta através dos ciclos de energia. Toda inicialização exigirá um retorno de referência. Se isso é aceitável depende da aplicação da máquina e do fluxo de trabalho do operador.

Se a mudança for feita, os parâmetros do servo CNC devem ser atualizados para refletir o tipo de codificador incremental.

Q2: O T101/E é listado como uma variante especial — o que isso significa e como é identificado?

O sufixo /E no A860-0365-T101/E o marca como uma variante de configuração especial — geralmente envolvendo um comprimento de cabo específico, modificação de conector ou característica elétrica que difere do T101 padrão.

A documentação da Fanuc e do fabricante da máquina para a máquina específica especificará se a variante /E é necessária. A identificação de um /E em campo é feita a partir da etiqueta do número da peça do codificador; se o codificador físico for marcado como A860-0365-T101/E, ele deve ser substituído apenas por outra unidade /E.

Substituir um T101 padrão por um /E (ou vice-versa) arrisca incompatibilidade de conector, problemas de comprimento de cabo ou incompatibilidade de interface elétrica.

Q3: O que acontece com a contagem incremental se o cabo de feedback do codificador perder o sinal brevemente durante a operação da máquina?

Mesmo uma perda breve de sinal (um conector solto, pico de EMI transitório ou falha no cabo) faz com que o CNC perca a contagem de posição atual no eixo afetado.

O CNC gera imediatamente um alarme de codificador (geralmente série SV-360) e o eixo para. Ao contrário de um codificador absoluto, que pode restabelecer a posição lendo sua contagem armazenada, um codificador incremental que perde o sinal deve restabelecer a posição através de um retorno de referência antes que o eixo possa retomar o movimento.

Isso torna a condição confiável do cabo e do conector especialmente importante para instalações de codificadores incrementais — qualquer degradação no conjunto do cabo deve ser abordada antes que cause uma interrupção na produção.

Q4: Como os 64.000 ppr do αi64 são usados pelo loop de servo do CNC?

O amplificador de servo decodifica os sinais de quadratura A/B do αi64, gerando 4x a contagem bruta de pulsos através da detecção de borda — assim, 64.000 ppr se tornam 256.000 bordas de quadratura por revolução no nível de contagem de hardware.

Na velocidade operacional nominal de um motor Alpha típico (2000-3000rpm), isso produz milhões de atualizações de posição por segundo, dando ao amplificador de servo um fluxo de dados denso o suficiente para estimativa de velocidade e controle de posição estáveis.

O pulso de índice Z (um por revolução) fornece a marca de referência para o ciclo de retorno de referência.

Q5: Qual é a abordagem de serviço recomendada quando o A860-0365-T101 produz alarmes intermitentes em vez de uma falha permanente?

Alarmes intermitentes são mais difíceis de diagnosticar do que os permanentes.

Comece com o cabo: flexione e observe o percurso do cabo enquanto o motor está parado e o CNC está em um estado monitorado seguro — alarmes intermitentes acionados pelo movimento do cabo indicam danos no cabo ou intermitência no conector.

Verifique o conector da extremidade do codificador e da extremidade do amplificador em busca de pinos parcialmente engatados e verifique se os mecanismos de travamento do conector estão engatados.

Se o alarme não puder ser acionado pelo movimento do cabo, conecte um osciloscópio às saídas do codificador das fases A e B e observe a qualidade do sinal durante a rotação lenta do motor — quedas de sinal, amplitude reduzida ou formas de onda não quadradas indicam um disco óptico degradado dentro do codificador.

Se problemas de qualidade de sinal forem confirmados sob rotação, mas o cabo estiver limpo, troque o codificador.
