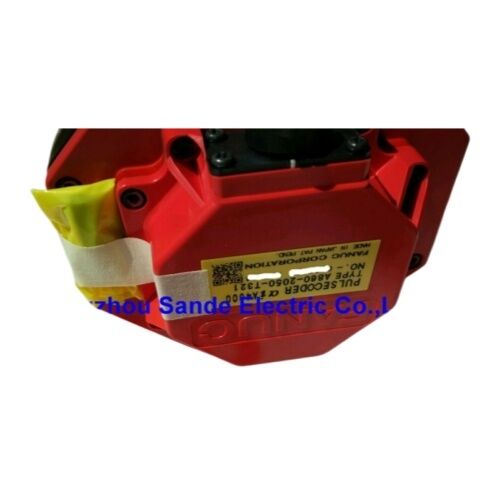

FANUC A860-2010-T341 Encoder de Pulso — Encoder Absoluto Selado aiAR128 para Servomotores Alpha i Series, Novo

Alguns componentes em um sistema servo FANUC podem degradar gradualmente — a máquina desenvolve desvio posicional, alarmes intermitentes, contorno inconsistente. Outras vezes, a falha é imediata: alarme do encoder, desligamento do eixo, produção interrompida. De qualquer forma, o encoder é quase sempre o componente que você está rastreando. O FANUC A860-2010-T341 é o codificador de pulso absoluto selado aiAR128 para servomotores AC FANUC Alpha i series — um dispositivo de feedback amplamente implantado que também carrega a designação ENCODER AIAB128 e substitui diretamente o anterior A860-2014-T301.

Esta unidade é nova.

O que o aiAR128 Entrega

A designação aiAR128 coloca este encoder firmemente na geração Alpha i da FANUC de codificadores de pulso absolutos seriais. O componente "AR128" refere-se à classe de resolução 128 vezes dentro da família de encoders absolutos — o encoder fornece dados de posição absoluta de alta resolução através do link de comunicação serial de alta velocidade da FANUC para o amplificador servo, permitindo o controle de malha fechada apertada em torno do qual os drives da série Alpha i foram projetados.

Como um encoder absoluto, o A860-2010-T341 retém os dados de posição do eixo através de ciclos de energia, suportado por bateria no amplificador servo. A reinicialização da máquina não requer uma sequência de retorno de referência de homing — o drive lê o encoder na inicialização e imediatamente conhece a posição do eixo. Essa é uma vantagem operacional significativa para máquinas de produção onde o tempo de reinicialização se traduz diretamente na produção.

Especificações Técnicas

A Montagem do Eixo Cônico — O Que Significa na Prática

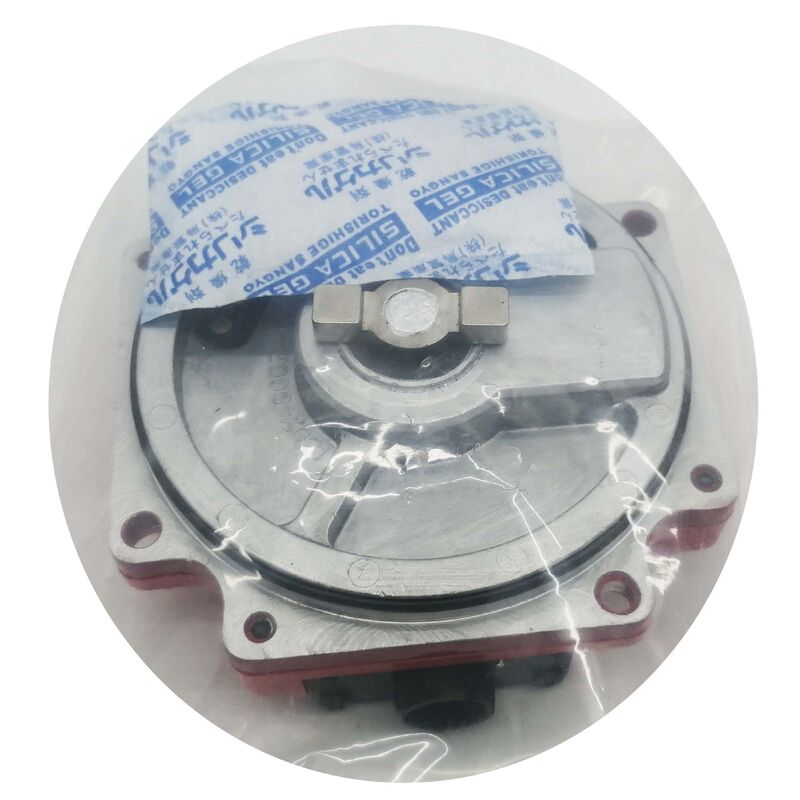

A montagem TPR (eixo cônico) distingue este encoder de variantes de eixo reto. No design cônico, o acoplamento do encoder se encaixa em um furo cônico correspondente no corpo do encoder — a conicidade cria um ajuste de interferência autocentrante e de alta fricção quando o parafuso de fixação é apertado.

Este método de montagem tem duas vantagens práticas. Primeiro, elimina folgas na interface do acoplamento do encoder: ao contrário de um acoplamento com chaveta ou tipo abraçadeira, uma conicidade devidamente assentada não produz folga angular entre o eixo do motor e o elemento sensor do encoder. Segundo, resiste a afrouxamento sob vibração melhor do que muitos métodos de fixação alternativos, o que é importante em servomotores que experimentam ciclos repetidos de aceleração e desaceleração rápida ao longo de milhões de horas de operação.

Carcaça Selada IP67 — Proteção Que Compensa Com o Tempo

A carcaça selada no A860-2010-T341 fornece proteção de ingresso IP67 — exclusão total de poeira e capacidade de suportar imersão em água até um metro de profundidade. Isso é um passo além da classificação IP65 de muitas variantes anteriores de encoders FANUC.

Em uma máquina-ferramenta CNC em produção, a extremidade do motor de um servo fica em um ambiente onde spray de refrigerante, névoa de fluido de corte, aerossol de óleo e ar carregado de cavacos são rotineiros. Um encoder óptico que perde sua vedação — através de uma carcaça rachada, um O-ring degradado ou uma classificação IP inadequada — acumulará contaminação no disco óptico ao longo do tempo. A degradação é frequentemente gradual: sinais de posição marginalmente ruidosos tornam-se cada vez mais erráticos antes de produzir um alarme limpo, e a máquina pode operar com precisão reduzida muito antes de parar.

A construção IP67 é a resposta correta para este ambiente. Para motores instalados em áreas de lavagem, perto de bicos de refrigerante, ou em qualquer aplicação com exposição a líquidos, o design selado não é opcional — é o que torna a confiabilidade a longo prazo possível.

Substitui A860-2014-T301 — Uma Substituição Direta em Corrente

Um dos fatos confirmados e documentados sobre o A860-2010-T341 é que ele é a substituição atual para o A860-2014-T301. Máquinas que foram originalmente equipadas com o encoder A860-2014-T301 usam o A860-2010-T341 como a substituição direta em produção atual — mesma interface elétrica, mesma configuração de montagem, mesma compatibilidade com o amplificador servo e o controle CNC.

Essa substituição é importante para equipes de manutenção que podem estar procurando pelo número de peça antigo. Se a etiqueta do encoder em seu motor indicar A860-2014-T301, o A860-2010-T341 é o que você deve pedir.

Onde Este Encoder Está Trabalhando

A plataforma de servomotores AC FANUC Alpha i series tem sido a espinha dorsal das máquinas-ferramentas CNC controladas por FANUC desde o início dos anos 2000, e a família de codificadores de pulso aiAR128 é uma das especificações de encoder mais frequentemente encontradas nessa base instalada. O A860-2010-T341 é encontrado em:

Centros de Usinagem CNC — feedback de acionamento de eixo em eixos X, Y, Z e rotativos de centros de usinagem verticais e horizontais de fabricantes como Mazak, Okuma, Makino, DMG Mori, Doosan e muitos outros

Centros de Torneamento CNC — feedback servo de eixo em tornos CNC de dois eixos e multi-eixos, incluindo eixos sub-eixo e C

Robôs Industriais FANUC — feedback de eixo articulado em robôs articulados das séries M e R que usam servomotores Alpha i nas juntas do braço

Sistemas de Manufatura Flexível — drives servo em trocadores de paletes, indexadores de esteiras e sistemas automatizados de manuseio de materiais construídos em torno de drives FANUC Alpha i

Equipamentos de Produção Dedicados — células de automação personalizadas nas indústrias automotiva, aeroespacial e de manufatura em geral

FAQ

P1: O A860-2010-T341 substitui diretamente o A860-2014-T301?

Sim — o A860-2010-T341 é a substituição em produção atual da FANUC para o A860-2014-T301. Ambas as unidades atendem à mesma família de motores com a mesma interface de feedback serial absoluto. Se a etiqueta do encoder em seu motor indicar A860-2014-T301, pedir o A860-2010-T341 é a substituição correta.

P2: O A860-2010-T341 é um encoder absoluto ou incremental?

É absoluto. Ele emite dados contínuos de posição do eixo através do link serial de alta velocidade da FANUC, e a posição é retida através do desligamento com backup de bateria no amplificador servo. Isso elimina a necessidade de um ciclo de homing de retorno de referência do eixo a cada inicialização da máquina.

P3: Quais amplificadores servo e controles CNC são compatíveis com este encoder?

O A860-2010-T341 é projetado para amplificadores servo FANUC αi e βi series, emparelhados com controles CNC das famílias 0i, 16i/18i/21i e 30i/31i/32i. Ele se comunica através do protocolo de feedback serial de alta velocidade da FANUC, que é a interface padrão para combinações de motores-amplificadores das séries Alpha i e Beta i.

P4: Quais alarmes FANUC indicam uma falha no A860-2010-T341?

Falhas relacionadas ao encoder geralmente acionam alarmes servo SV no display CNC — comumente SV0364 (alarme CSAL), SV0368 (alarme de fase suave) ou códigos de alarme relacionados à comunicação indicando perda ou corrupção nos dados seriais do encoder. Antes de substituir o encoder, inspecione o cabo e o conector do encoder em ambas as extremidades, pois danos no cabo e corrosão do conector produzem códigos de alarme idênticos.

P5: Por que o design do eixo cônico é importante para este encoder?

A montagem do eixo cônico (TPR) cria uma conexão autocentrante e sem folga entre o eixo do motor e o acoplamento do encoder. Ao contrário de acoplamentos com chaveta ou tipo abraçadeira, a conicidade gera um ajuste de interferência preciso quando devidamente torqueado, eliminando folga angular e resistindo a afrouxamento sob vibração. Isso afeta diretamente a qualidade e a consistência do feedback de posição fornecido ao drive servo.
