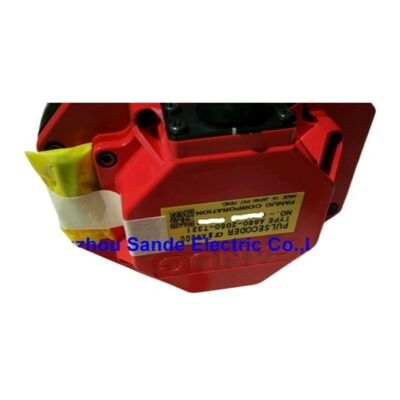

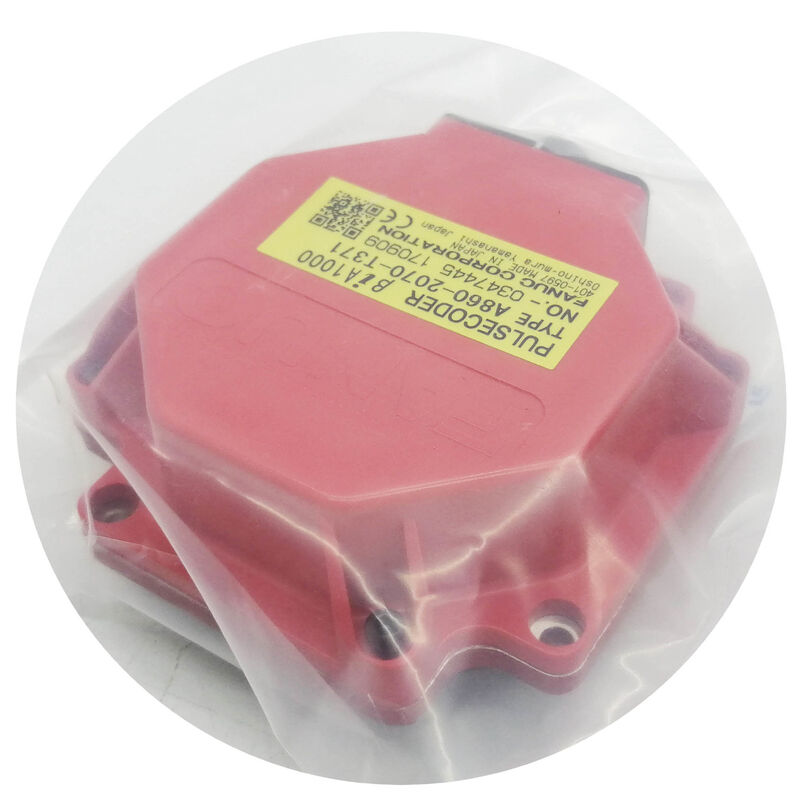

A860-2070-T371 Fanuc Encoder Novo A8602070T371 A860-2070-T371

Fanuc A860-2070-T371 | BiA1000 Codificador Absoluto de Pulso — Servomotores Fanuc Beta i Série B, βiS4/3000-B até βi22

Visão Geral

O Fanuc A860-2070-T371 é o codificador absoluto de pulso BiA1000 para servomotores Fanuc da geração Beta i Série B — a variante de encoder específica para os motores da série B em produção atual, começando com o βiS4/3000-B e estendendo-se até o βi4, βi8, βi12, βi22 e outras variantes Beta i Série B.

Ele representa o encoder de maior resolução disponível na família Fanuc Beta i de codificadores de pulso, fornecendo feedback absoluto de 1.000.000 pulsos por revolução para o amplificador de servo conectado.

O sufixo "B" na designação do motor é o principal marcador de compatibilidade. Quando a Fanuc fez a transição dos motores Beta i da série padrão para a geração B (ou modelo B), o encoder mudou dos designs anteriores BiA128 ou BiA1000 para a versão com sufixo T371 representada por este número de peça.

Essa mudança não é intercambiável em ambas as direções — o A860-2070-T371 é projetado especificamente para a interface mecânica e elétrica do motor da série B, e a substituição de uma variante T321 ou T301 anterior em um motor da série B não produzirá operação correta.

Com resolução absoluta de 1.000.000 ppr, o BiA1000 fornece ao CNC uma referência de posição completa e inequívoca desde o momento em que a máquina é ligada — nenhum ciclo de retorno de referência é necessário para restabelecer a posição zero do eixo.

A posição absoluta é mantida através de um circuito de backup de bateria dentro do amplificador.

Se a tensão da bateria cair abaixo do limite de monitoramento, o CNC emite um alarme de bateria e a referência de posição absoluta deve ser restabelecida através de um retorno de referência manual antes que a produção possa ser retomada.

O BiA1000 é construído usando o design integrado de disco óptico e processamento de sinal da Fanuc, que encapsula todo o conjunto do encoder em uma unidade selada instalada diretamente na parte traseira do eixo do servomotor.

Essa construção fornece imunidade muito alta a choques e vibrações em comparação com designs de encoders separados tradicionais, mas também significa que a unidade não é reparável em campo no sentido convencional. Falhas de componentes internos exigem a substituição completa do encoder em vez de reparo em nível de componente.

Especificações Principais

BiA1000 vs BiA128 — Distinção de Resolução e Geração de Motor

A família de encoders Beta i abrange duas classes principais de resolução. O BiA128 (128K ppr absoluto, série A860-2020) se encaixa nos motores Beta i mais antigos e menores — a classe ai2 e similares.

O BiA1000 (1M ppr absoluto, série A860-2070) atende aos motores Beta i maiores e mais novos, incluindo a série Beta i Geração B abordada por este número de peça.

A diferença não é apenas a resolução: a montagem mecânica, a geometria do acoplamento do eixo e a interface elétrica diferem entre as duas famílias, tornando a substituição cruzada fisicamente impossível sem modificação.

A resolução de 1M ppr do BiA1000 fornece feedback de posição excepcionalmente fino, contribuindo diretamente para a regulação suave de velocidade e supressão de ondulação de torque em baixa velocidade que caracterizam o desempenho moderno do motor Beta i.

Com 1M contagens por revolução, o interpolador CNC tem muito mais dados de atualização de posição por rotação do motor do que os designs de encoders mais antigos de 128K ou 3000P — a estimativa de velocidade derivada de diferenciais de posição é mais suave, o que se traduz em melhor estabilidade do loop servo em baixas velocidades e durante movimentos de contorno finos.

Criticidade de Estoque e Estratégia de Troca

Especialistas neste encoder descrevem consistentemente o A860-2070-T371 como crítico em estoque: a demanda vem tanto de reparos de motores quanto de necessidades de substituição direta quando os encoders falham em serviço, enquanto o novo suprimento da Fanuc é limitado pela base instalada relativamente pequena em comparação com variantes de encoders Alpha i de maior volume. Ao contrário dos encoders Alpha i que aparecem em muito mais modelos de máquinas globalmente, o pool de encoders Beta i Série B é menor.

A implicação prática para o planejamento de manutenção é clara: se uma máquina usa motores Beta i Série B, garantir pelo menos um A860-2070-T371 sobressalente como componente de reserva reduz significativamente o risco de tempo de inatividade prolongado quando um encoder falha. Programas de troca — fornecendo o encoder defeituoso como um núcleo — são a rota de serviço mais econômica onde unidades de troca testadas e com garantia estão disponíveis.

FAQ

P1: Como posso confirmar se meu motor Beta i requer especificamente o A860-2070-T371, em vez de uma variante BiA1000 anterior?

O sufixo "-B" (ou variante "#B") no número de peça do motor confirma motores da Geração B que requerem o encoder T371. Por exemplo, motores βiS4/3000-B carregam explicitamente a designação B.

Se a placa de identificação do motor mostrar um número de peça terminando em -B ou o corpo do motor estiver fisicamente rotulado como modelo B, este é o encoder correto.

Motores Beta i anteriores sem a designação B usam a variante T321 ou T301 da mesma família BiA1000. Em caso de dúvida, cruze a referência do número de especificação de pedido do motor com a documentação do motor da Fanuc para o sufixo de encoder correto.

P2: O encoder é descrito como não reparável — isso é uma limitação de design ou uma política de serviço?

Ambos. A Fanuc constrói o encoder BiA1000 como um conjunto integrado e selado — o disco óptico, o conjunto do rolamento, a placa de processamento de sinal e o conector são todos unidos de fábrica sem subcomponentes reparáveis acessíveis de fora. Falhas internas no disco óptico, rolamento ou nível da PCB não podem ser tratadas em nível de componente sem equipamentos especializados que a Fanuc não fornece ao mercado de reposição.

Alguns serviços de terceiros afirmam capacidade de reparo, mas os resultados são inconsistentes, e um reparo falho de um encoder conectado a um motor em operação corre o risco de perder dados de posição absoluta e causar danos adicionais ao eixo. A troca por uma unidade verificada e testada sob carga é a prática estabelecida na indústria.

P3: O que acontece com a posição absoluta quando a energia da máquina está desligada e a bateria não está conectada?

A posição absoluta de cada eixo é armazenada em RAM com backup de bateria dentro do amplificador — não no encoder em si. O encoder fornece os dados de contagem; o amplificador retém a referência absoluta acumulada.

Se a energia da bateria for perdida enquanto a máquina estiver desligada, a contagem de posição absoluta armazenada no amplificador será perdida. Na próxima inicialização, o CNC detecta a perda de dados de posição e requer um ciclo completo de retorno de referência para cada eixo afetado antes que a produção possa ser retomada.

A bateria está no amplificador de servo ou em uma unidade de bateria dedicada, não no encoder — inspecionar e substituir as baterias no cronograma correto é a ação preventiva.

P4: O A860-2070-T371 pode ser substituído pelo A860-2070-T321 anterior no mesmo motor?

O T371 e o T321 representam diferentes revisões de hardware dentro da família BiA1000.

O T371 é projetado especificamente para motores da Geração B, e o T321 é para a geração anterior não-B.

Instalar um T321 em um motor da Geração B geralmente resulta em um erro de parâmetro ou feedback de posição não confiável devido a diferenças na interface física no acoplamento do encoder ao eixo e potencialmente na interface de sinal no amplificador.

Sempre combine o sufixo T com a geração do motor.

P5: Qual código de alarme o CNC gera quando este encoder falha, e como a falha é distinguida de uma falha de cabo?

Falhas de comunicação do encoder serial geralmente aparecem como Alarme de Servo 360 (Erro de comunicação no codificador de pulso) ou Alarme 368/369 dependendo da geração do CNC e do eixo envolvido.

Uma falha de cabo entre o amplificador e o encoder produz alarmes semelhantes.

Para distinguir encoder de cabo: primeiro troque o cabo de feedback por um cabo conhecido como bom de outro eixo. Se o alarme seguir o cabo para o novo eixo, o cabo está com defeito. Se permanecer no eixo original com o novo cabo, o encoder ou sua conexão com o amplificador está com defeito.

Inspecione o conector em ambas as extremidades em busca de pinos tortos ou contaminação antes de concluir que o próprio encoder falhou.
